NPM-W 2 EJM7DC-MB-04O-0 0 生产 4-4-5 生产结束 操作篇 4-4-5 1 搭载检查头的设备连接检查 BOX( 电脑、 UPS) 。必须先关闭检查 BOX ，然后切断设备的电源 。 ●如果不关闭检查 BOX ，有可能造成 UPS 的电池寿命缩 短，下次启动时检查 BOX 与设备之间可能不能正常 通信。 ●检查 BOX 与设备之间不可通信时，请切断 设备电源 1 分钟以上再启动 电源。 2 2 3 4 OFF …
NPM-W2 EJM7DC-MB-04O-00

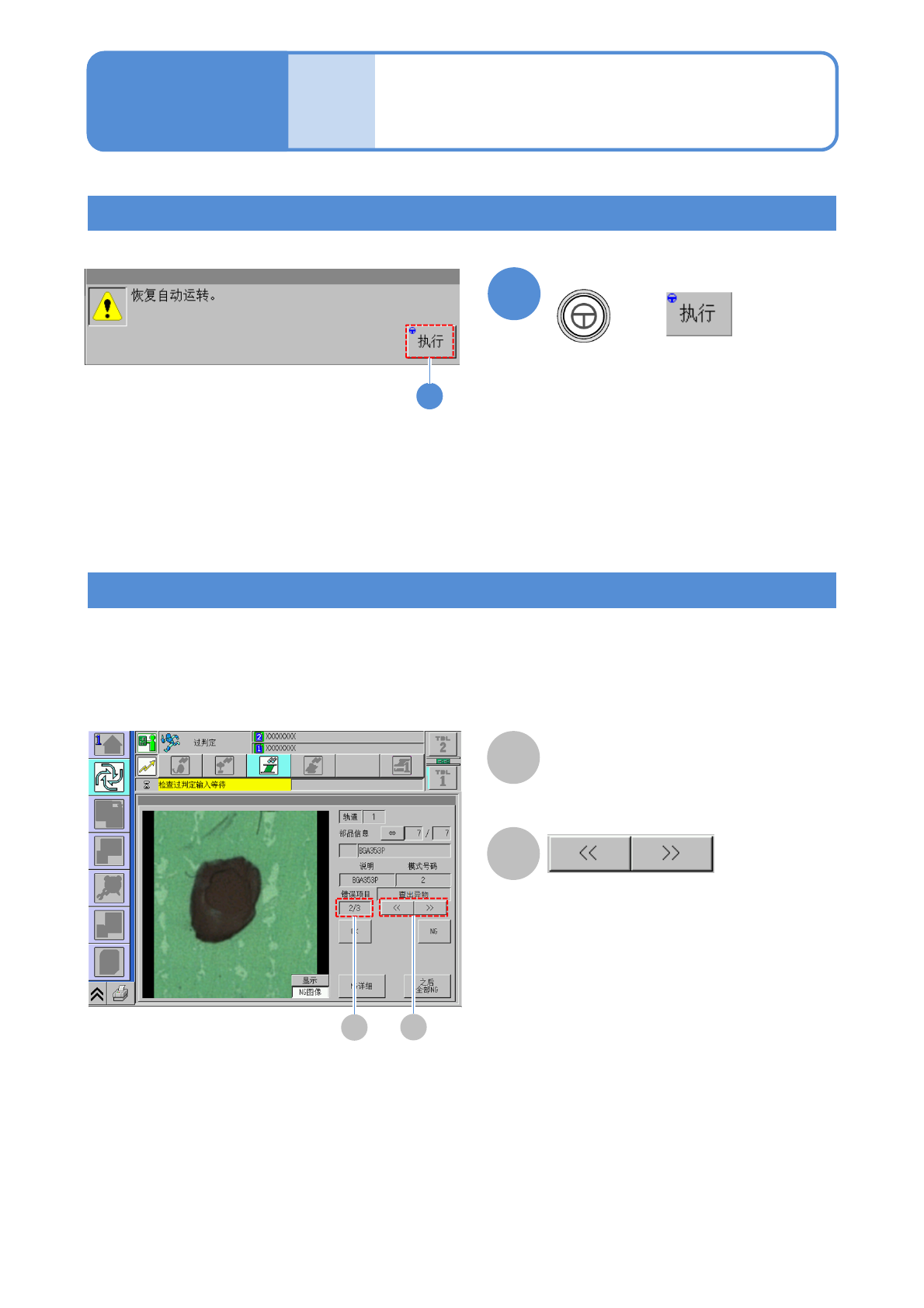

生产再启动
4-4-4-5
1
+
(自动运转再启动)
生产
过判定输入画面 3
操作篇
4-4-4
确认提示
1
异物检查NG画面
显示检查为NG的网眼和其周边的图像。
检查为NG的复数网眼是邻接的时候，显示为1个图像。
检查为NG的复数网眼是分离的时候，分别以各图像来显示。
A
B
切换显示图像
A
B
图像数 / 所有图像数
分子/分母
NPM-W2 EJM7DC-MB-04O-00
生产
4-4-5

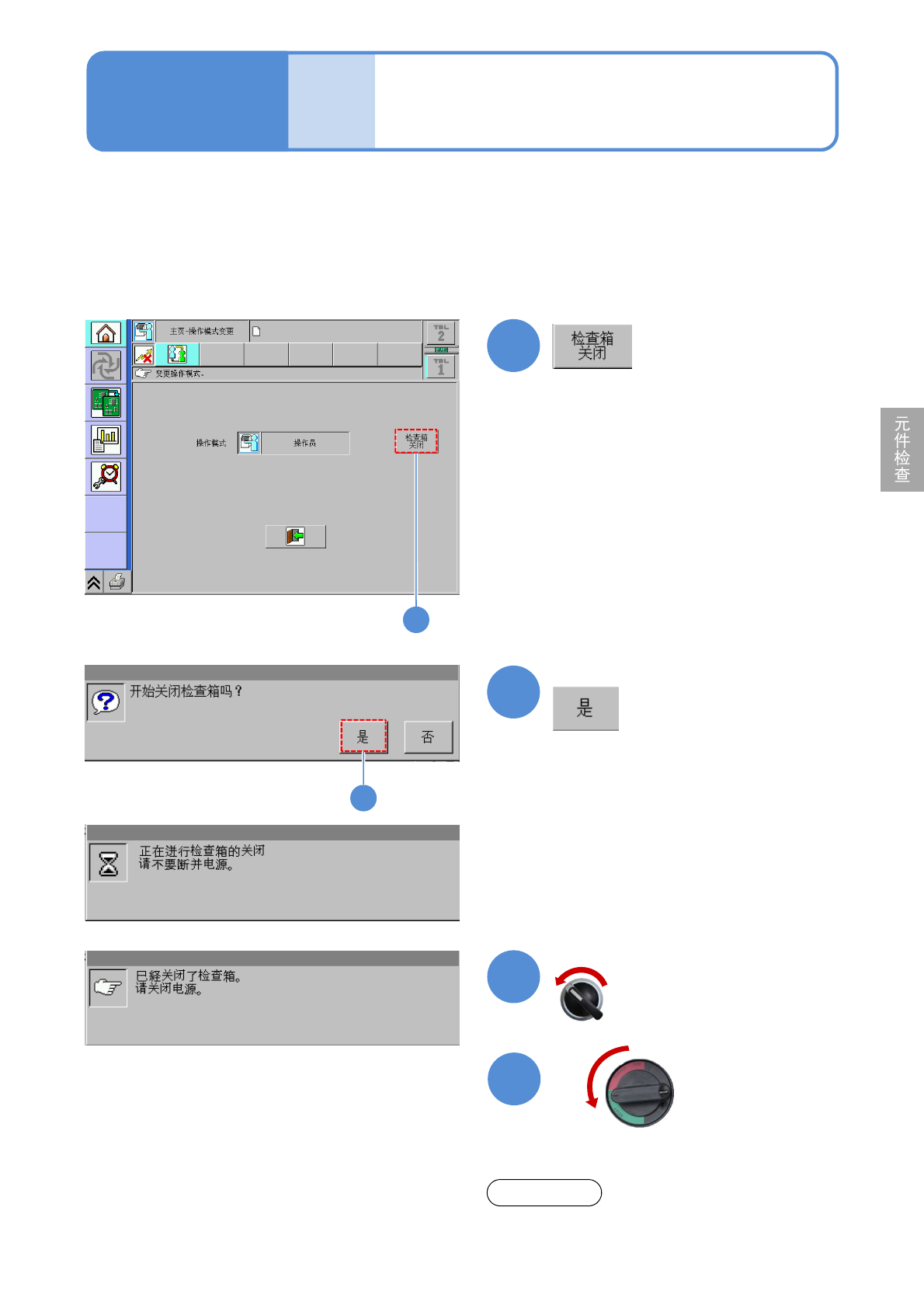

生产结束
操作篇
4-4-5
1
搭载检查头的设备连接检查BOX(电脑、UPS)。必须先关闭检查BOX，然后切断设备的电源。
●如果不关闭检查BOX，有可能造成UPS的电池寿命缩短，下次启动时检查BOX与设备之间可能不能正常通信。
●检查BOX与设备之间不可通信时，请切断设备电源1分钟以上再启动电源。
2
2
3
4
OFF
确认提示
确认提示
1
提示的背景闪烁，并不是故障。
通知
伺服开关置于OFF
NPM-W2 EJM7DC-MB-04O-00
不良基
板处理
概要
操作篇
4-5-1
4-5-1
■所谓的不良基板处理
所谓的不良基板处理，是指对在检查头上发生的不良基板进行的一系列处理。
●抽出检查结果为不良的基板。
●通过手动进行调整(排出异物等)。
●将调整后的基板再投入设备后，贴装元件。
在配置有检查头(元件检查)的NPM-W2下，在贴装屏蔽盒之前进行元件的检查(*1)后在贴装BGA之前进行异物
检查(*2)，当检测到不良时，即不在所检测的位置上执行贴装元件而搬出。
■不良基板的处理方法
不良基板的处理方法可分为使用条形码扫描器的运用与不使用条码扫描器的运用这两种。
■配置有条形码扫描器时的运用 (→P.4-5-2)
●抽出不良基板时，粘贴再投入用的条形码后，通过条形码扫描器读取这个条形码。
●通过手动调整不良基板后再投入时，通过条形码扫描器读取再投入用条形码。
●对放入后的基板不良部位再次实施检查，如果没有问题，则显示没有贴装元件的确认画面，如果在这个画面
上选择“贴装”，即会执行贴装。
●处理不良基板，需要进行下述设定:
1. 设定通过LNB再投入的基板ID。(→[LNB] 使用说明书第4章 ‘基板ID 设定’)
2. 在配置有检查头(元件检查)的设备上，进行软件开关的设定。 (→P.4-2-1)
■没有配置条形码扫描器时的运用 (→P.4-5-3)
●抽出不良基板时，不使用条形码扫描器。
●通过手动调整不良基板后再投入时，也不使用条形码扫描器。
●对放入基板的不良部位再次实施检查，如果没有问题，则显示没有贴装元件的确认画面，如果在这个画面上
选择“贴装”，即会执行贴装。
●在本运用下，不可使用“不良标记识别结果的转送”，以及“基板弯曲信息的转送”、“APC功能”、“自
动机种切换功能”等通信功能。
■BGA元件的异物检查示例 (*2)
无异物 有异物
检查贴装区域内是否有异物(垃圾、飞散元件等)。
■密封盒元件的异物检查/下部检查示例 (*1)
没有异物 有异物
●检查贴装区域内是否有异物(垃圾、飞散元件等)。
●在贴装区域内，检查是否正常贴装了全部元件。
