NPM-W2 EJM7DC-MB-09O-00

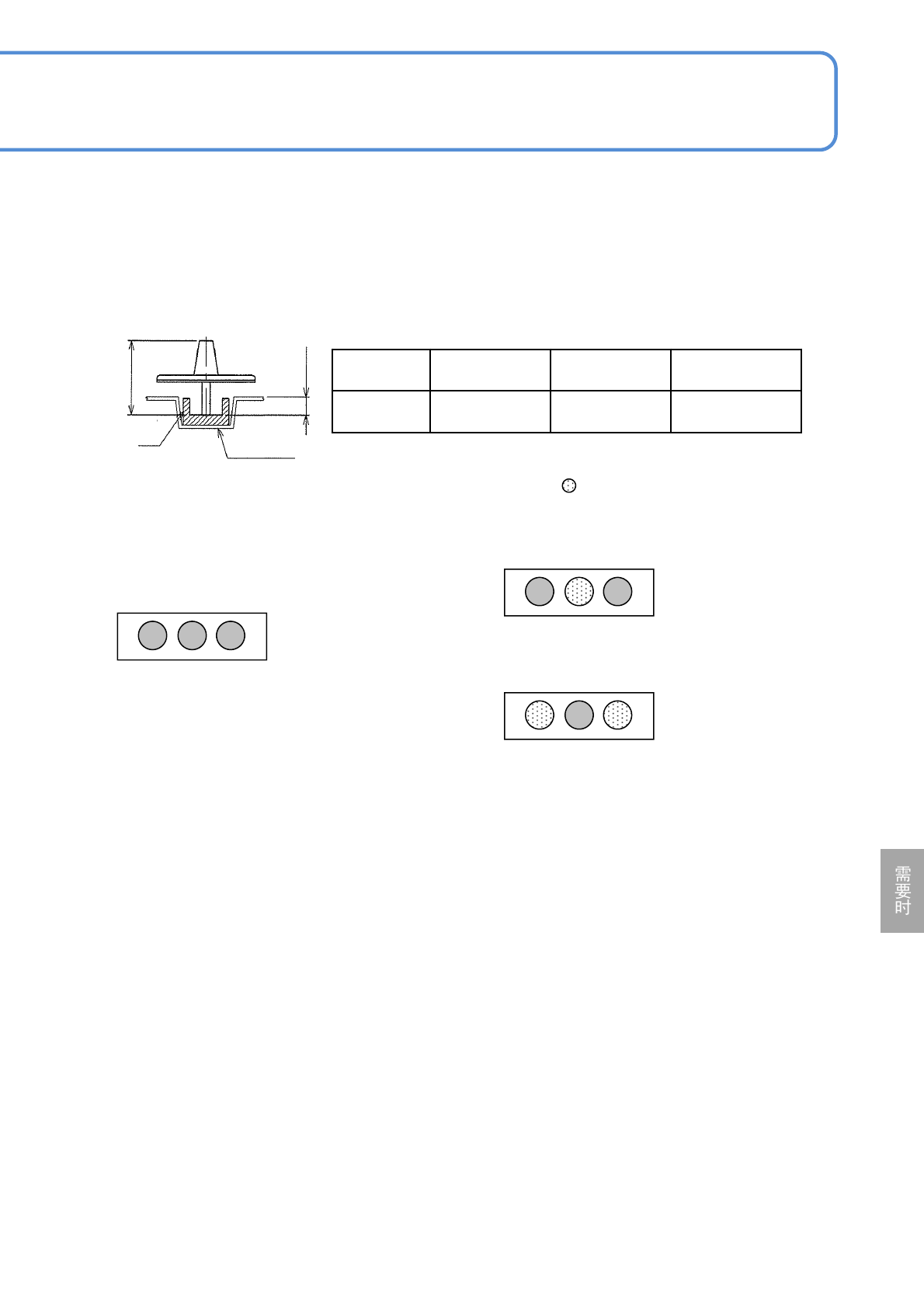

■电子元件的吸着深度和吸嘴长度的运用基准
根据电子元件的吸着深度(从塑料编带上面到电子元件的吸着面的距离)，
所需要的吸嘴长度会有变化。
吸着深度
B尺寸
0 ～ 3mm未満 3 ～ 8mm未満 8 ～ 13 mm未満
吸嘴长度
A尺寸
22.5 mm 27.5 mm 32.5 mm
塑料编带
元件
吸嘴长度 A
吸着深度 B
9-1-6-8
1 2 3
●可吸着元件：
对角41 mm(29×29 mm)
*1）
以下
并且L 35 mm以下的元件
对角47 mm(33 × 33 mm)
*1）
以下
并且L 38 mm以下并且t≦14 mm以下的元件
●吸着可能元件：
对角76 mm(54 ×54 mm)以下
并且L 65 mm以下的元件
■可以吸着的元件尺寸和吸嘴排列(●: 可吸着、○ : 不可吸着、 : #1006吸嘴(反射板)
*2）
)
1 2 3
1 2 3
●可吸着元件：
对角152.1 mm以下并且 L 150 mm以下
并且W 90 mm以下的元件
*1)
( )内的数值是，L=W情况时的一个例子。
吸着位置从元件的中心有偏移时，元件尺寸发生限制。
详细请向本公司咨询。
*2)
根据元件尺寸和形状，请安装#1006吸嘴(反射板)。
NPM-W2 EJM7DC-MB-09O-00
规格
9-1-6-9

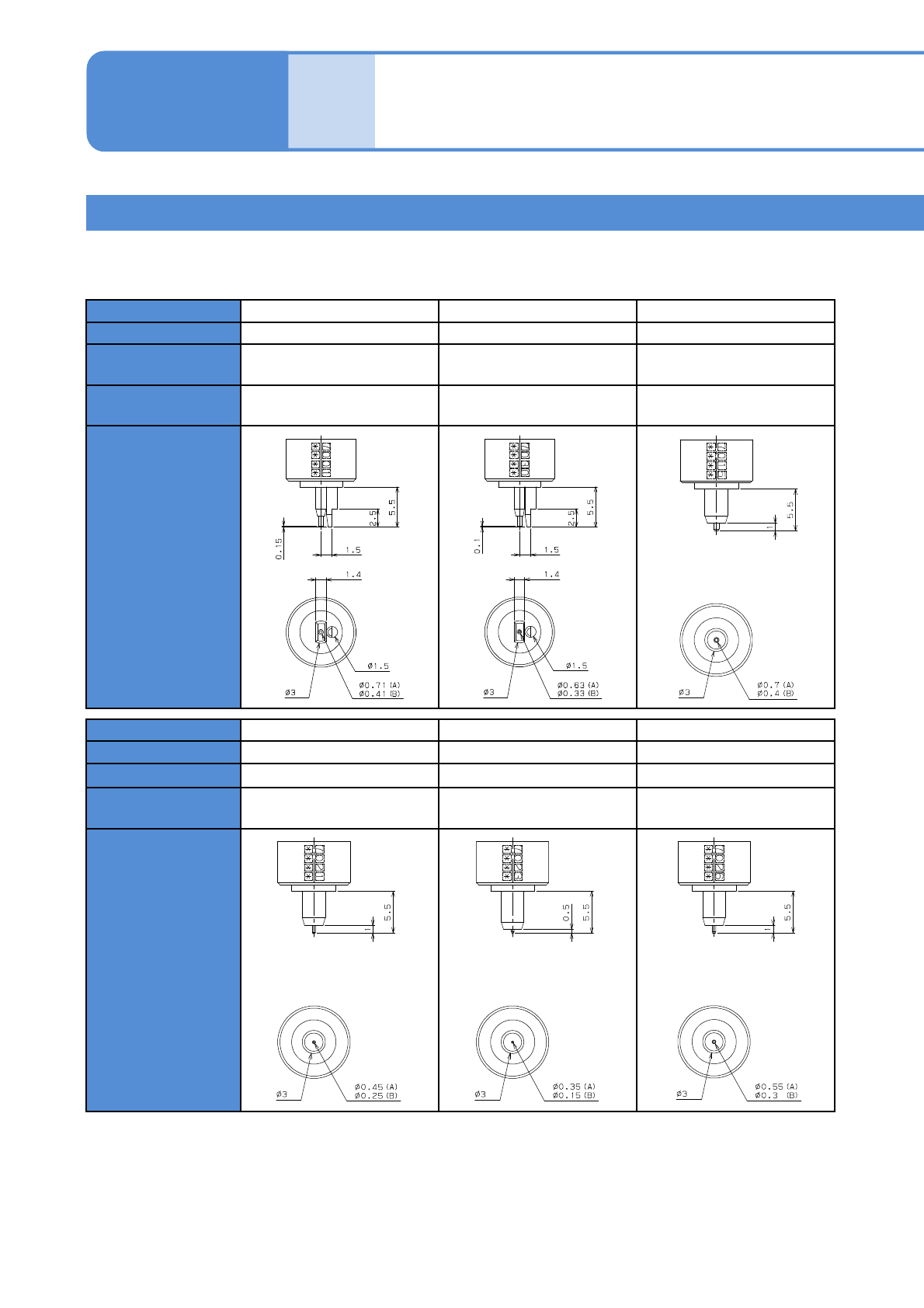

点胶嘴(选购件) 1
点胶头根据对象元件、用途，准备了各种点胶嘴。
■1点点胶嘴
点胶嘴No.
7001 7030 7015
种类 打点点胶 打点点胶
描绘点胶
*)
点胶直径(大致)
点胶宽度(大致)
φ0.7 ～ φ1.1 mm φ0.6 ～ φ1.0 mm
0.8 ～ 1.2 mm
对象元件
(代表例)
1608R, C
轨道附近点胶
1608R, C
轨道附近点胶
BGA
CSP等
形状
(单位: mm)
点胶嘴No.
7021 7023 7026
种类
描绘点胶
*)
描绘点胶
*)
描绘点胶
*)
点胶宽度(大致) 0.6 ～ 1.0 mm 0.4 ～ 0.8 mm 0.7 ～ 1.1 mm
对象元件
(代表例)
BGA
CSP等
BGA
CSP等
BGA
CSP等
形状
(单位: mm)
) 上述描绘点胶嘴是一例。对于描绘点胶嘴，根据点胶材料、点胶形状等需要个别商洽。详细情况请咨询。进
行描绘点胶(非接触点胶)时，需要高度传感器(选购件)。
（A：外径 B：内径）
吸嘴规格 5
操作篇
9-1-6
NPM-W2 EJM7DC-MB-09O-00
9-1-6-10

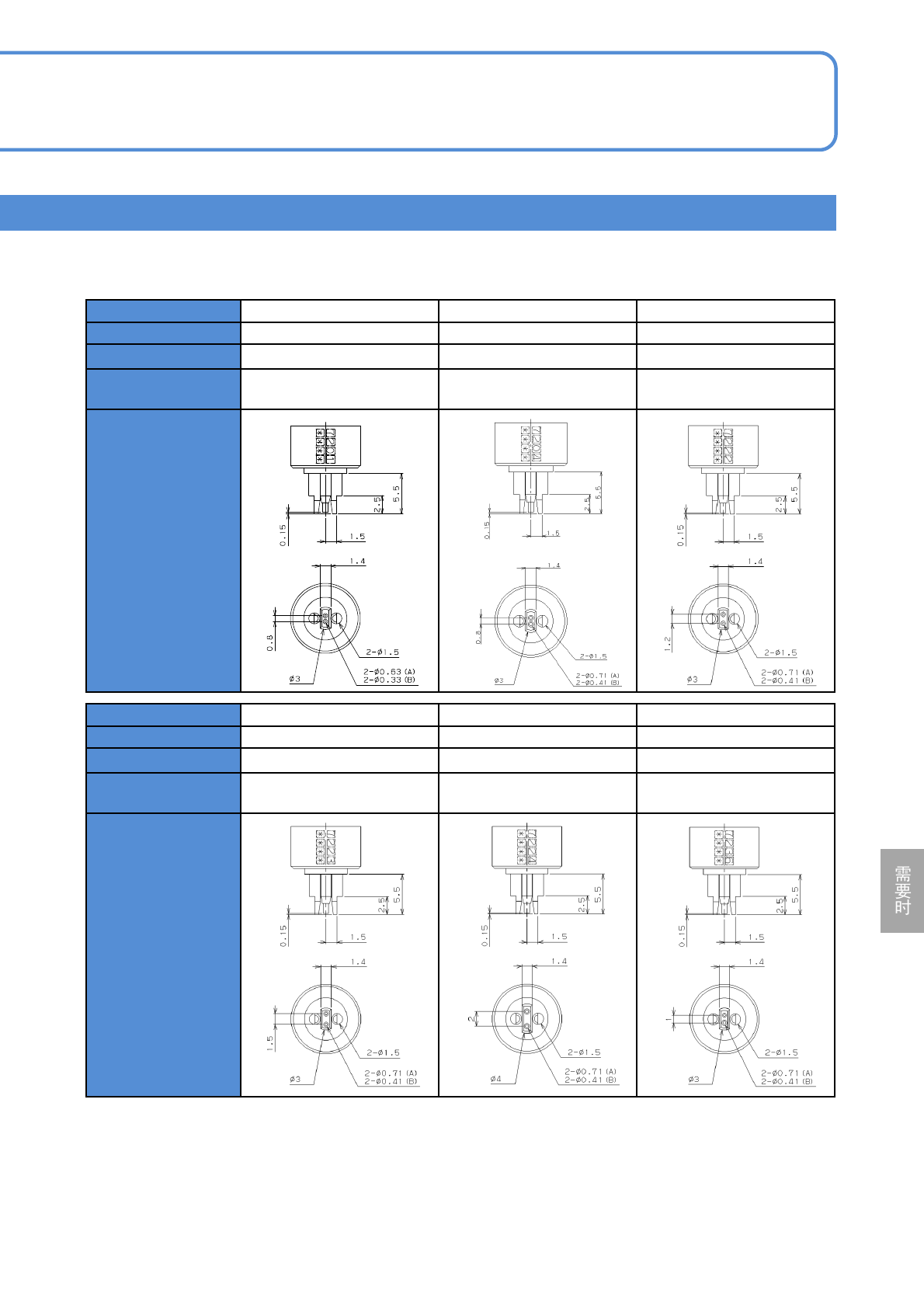

■2点点胶嘴
点胶嘴No.
7201 7204 7222
种类 打点点胶 打点点胶 打点点胶
点胶直径(目安)
φ0.6 ～ φ1.0 mm φ0.7 ～ φ1.1 mm φ0.7 ～ φ1.1 mm
对象元件
(代表例)
1608R, C
～ 3216R,C
1608R, C
～ 3216R,C
2125R, C
～ 3216R,C
形状
(单位: mm)
点胶嘴No.
7223 7224 7236
种类 打点点胶 打点点胶 打点点胶
点胶直径(目安)
φ0.7 ～ φ1.1 mm φ0.7 ～ φ1.1 mm φ0.7 ～ φ1.1 mm
对象元件
(代表例)
3216R, C
～ 4 mm x 4 mm
2 mm x 2 mm
～ 4 mm x 4 mm
2125R, C
～ 3216R,C
形状
(单位: mm)
（A：外径 B：内径）
