NPM-W 2 EJM7DC-MB-02O-00 2-5-8 -10 ■在画面上没有显示为不定的支撑销时 重新配置支撑销。 ■在画面上有显示为不定的支撑销时 手动操作使所有的支撑销返回基准位 置， 从「确认支撑销数量」开始重新操作 。 （ → P2-5-8 -7 ） + （配置错误的支撑销重新被配置） 3 3
NPM-W2 EJM7DC-MB-02O-00
2-5-8-9
支撑销配置位置的确认
1
1
+
由于在取出基板时，不慎用手移动支撑销、设备的碰撞等使支撑销偏位、在生产过程中增减支撑销等情况，可
能会造成生产数据上配置的销数量和设备内的数量有所不同。
请每周1次确认支撑销的配置位置。
(确认画面显示的支撑销的状态)
继续生产。
■画面显示的支撑销的状态和设备内状态
不同时
■正常结束时
2
2
个别
准备
支撑销(自动更换用)的安装 5
操作篇
2-5-8
NPM-W2 EJM7DC-MB-02O-00
2-5-8-10
■在画面上没有显示为不定的支撑销时
重新配置支撑销。
■在画面上有显示为不定的支撑销时
手动操作使所有的支撑销返回基准位置，
从「确认支撑销数量」开始重新操作。
（→P2-5-8
-7）
+
（配置错误的支撑销重新被配置）
3
3
NPM-W2 EJM7DC-MB-02O-00
2-5-8-11

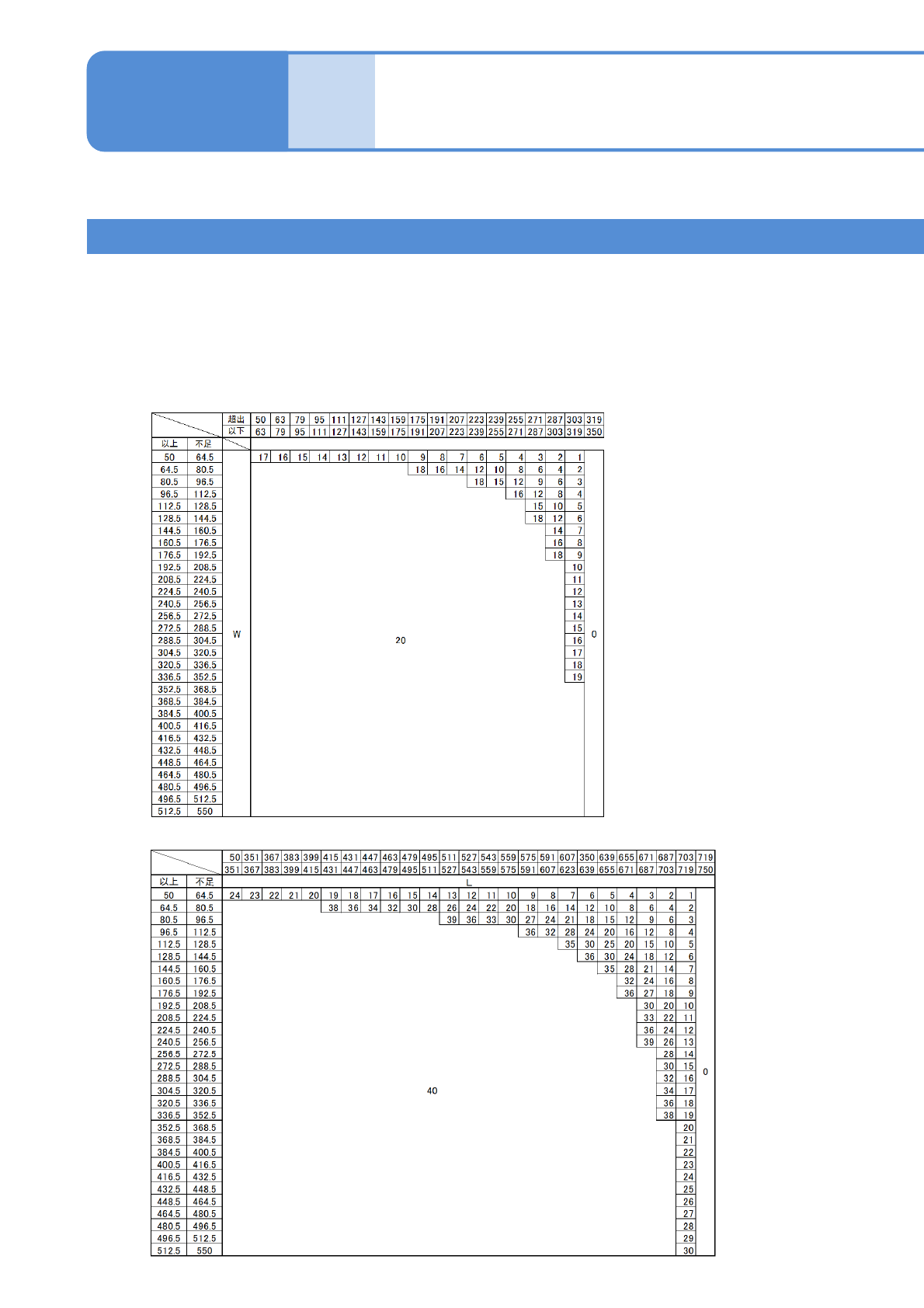

基板尺寸和可退避的支撑销数量
设备通过基板尺寸判断销的数量，下表中表示的数量为止，在生产时不使用的支撑销可以自动退避。
把支撑销设置在基准位置时，在生产数据上，根据配置的销数量和可退避数量，请正确设置支撑销的数量。
(退避销越多，支撑销的更换时间越长)
个别
准备
支撑销(自动更换用)的安装 6
操作篇
2-5-8
■单轨传送带
●小基板第2位置实装：ON时
●小基板第2位置时装：OFF时
