NPM-W2 EJM7DC-MB-09O-00
规格
9-1-9-1

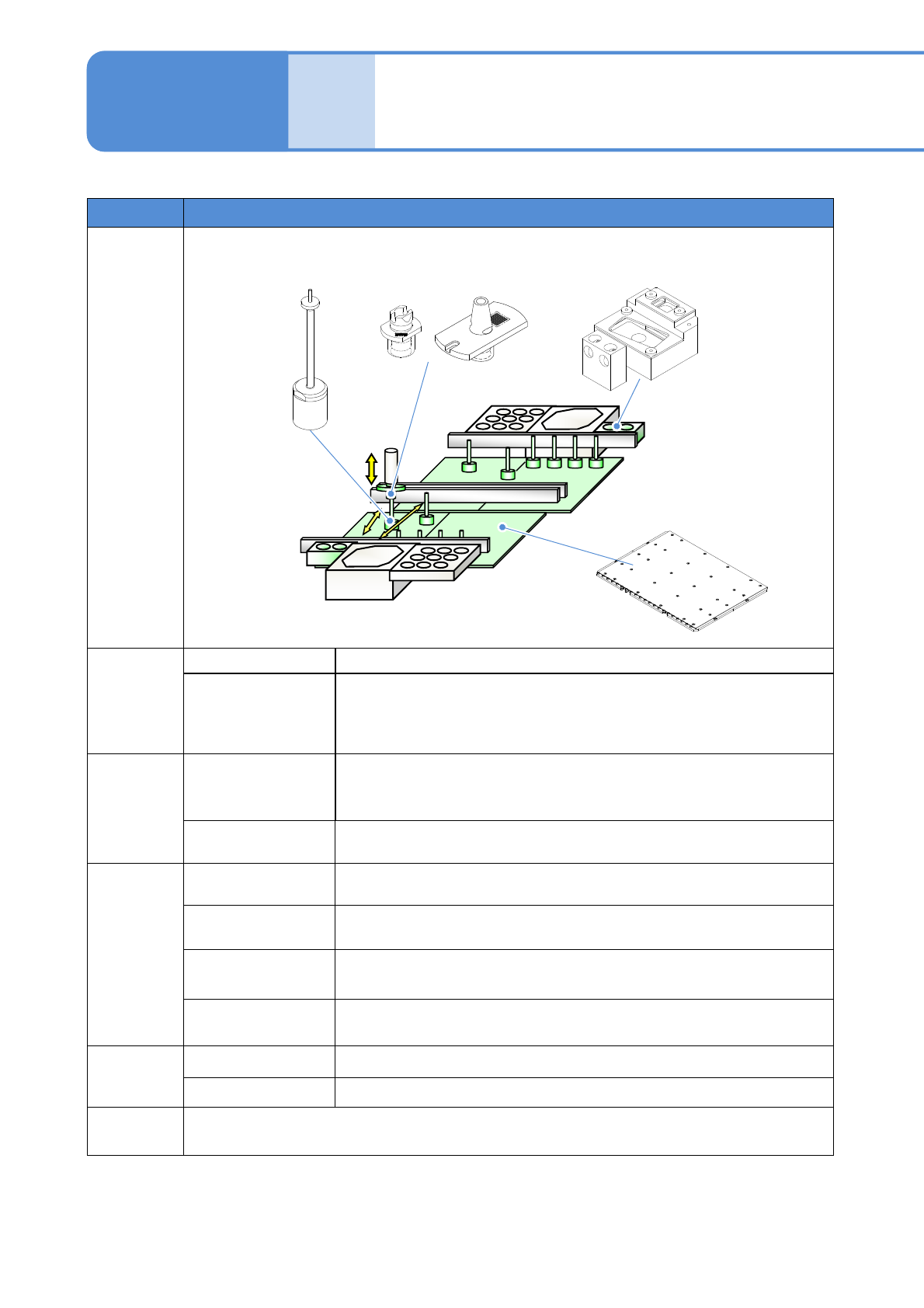

支撑销自动更换 1
操作篇
9-1-9
项目 规格
构成
对象基板
单轨传送带 最大：750 mm(L) x 550 mm(W) / 最小：50 mm(L) x 50 mm(W)
双轨传送带
双轨模式
最大：750 mm(L) x 260 mm(W) / 最小：50 mm(L) x 50 mm(W)
单轨模式
最大：750 mm(L) x 510 mm(W) / 最小：50 mm(L) x 50 mm(W)
功能
支撑销配置位置的数
据编制功能
对DGS画面上读取的反面图像和正面的贴装坐标进行确认，通过视觉决
定支撑销的配置位置，作成生产数据。
●数据作成在DGS进行。
支撑销自动配置功能
根据生产数据，使用支撑销用的吸嘴，自动配置支撑销(自动更换用)。
配置条件
对象贴装头
贴装头(16/12/8/3吸嘴贴装头)
配置间距
最小16 mm间距(XY方向)
配置数量
最多40个/基板 ※但是，L≦350 mm时最多20个/基板
配置数据
以设备单位进行配置数据的选择和编制
使用吸嘴
100吸嘴
16,12,8吸嘴贴装头用
1100吸嘴
3吸嘴贴装头用
配置时间
100 s/基板
(在350 x 260 mm 基板的中央配置10个支撑销时的最佳条件值)
支撑销
(自动更换用)
支撑销用吸嘴
支撑销用
吸嘴交换器
基板支撑块
(自动更换用)
*在没有头的情形下，以及在安装了检查头、点胶头的设备上，将在单侧头的贴装头上更换全部轨道的支撑
销。在没有头的情形下，以及在检查头、点胶头单体的情形下不能自动更换支撑销，因此请务必在单侧头
上安装贴装头。
NPM-W2 EJM7DC-MB-09O-00
9-1-9-2

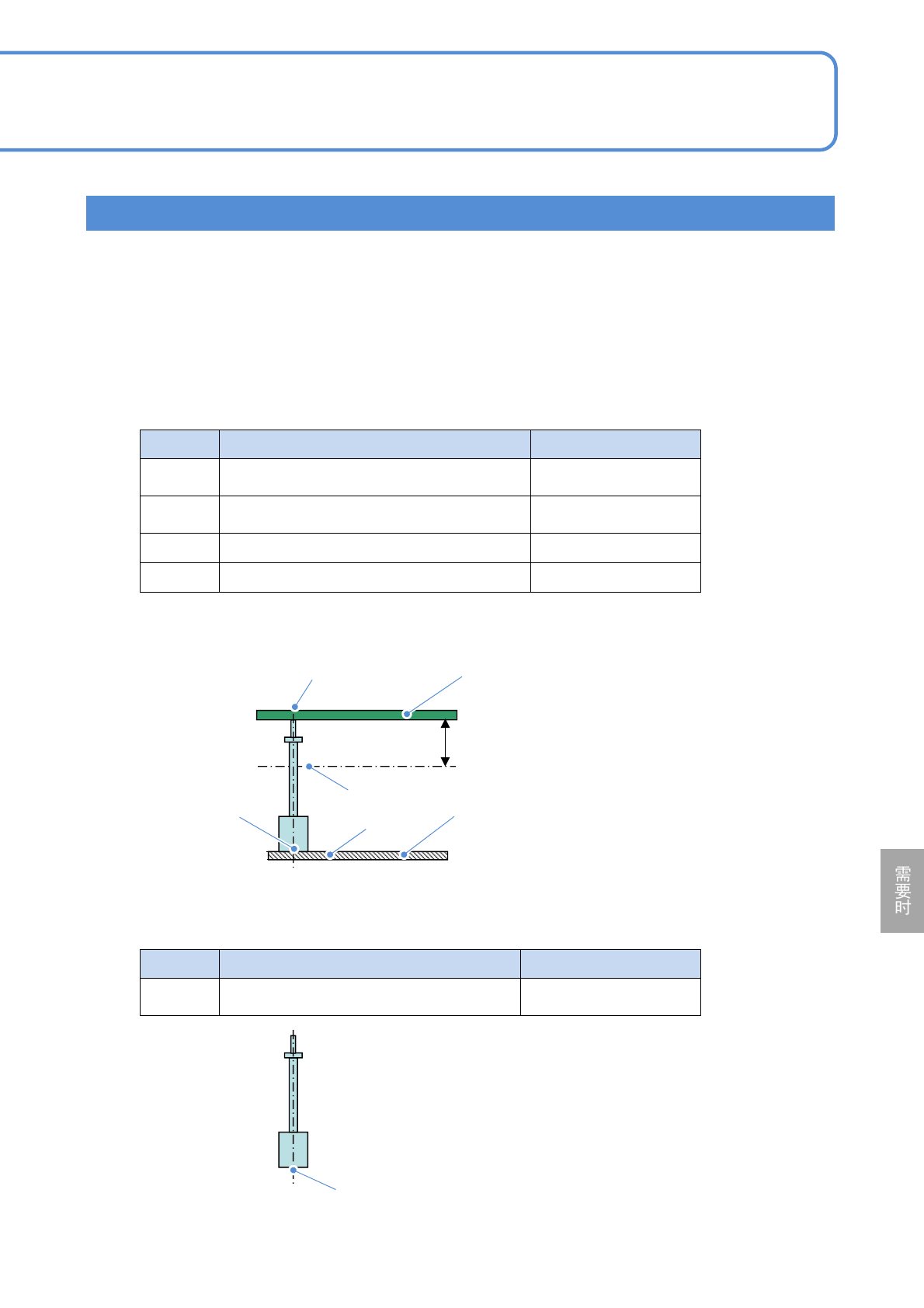

1.对支撑销(自动更换用)请勿施加落下等强烈压力。可能会变形。另外，请勿使用发生变形的支撑销(自动
更换用)。
2.支撑销(自动更换用)使用磁铁。
可能对贴装的电子元件(电感等)有影响，请确认电子元件的规格和以下条件的磁通量密度，小心使用。
符号
部位
磁通量密度
A
基板上面
1.5 mT(15 G)
B
基板下 28 mm
6 mT(60 G)
C
支撑销(自动更换用)周围的支撑块上面
50 mT(500 G)
D
支撑销(自动更换用)下面和支撑块上面之间
500 mT(5000 G)
●磁通量密度(参考值)
设置状态
28 mm
基板
A
B
D
C
基板支撑块
(自动更换用)
符号
部位
磁通量密度
E
支撑销(自动更换用)下面
320 mT(3200 G)
单品状态
E
有关使用方面的注意点
NPM-W2 EJM7DC-MB-09O-00
规格
9-1-9-3

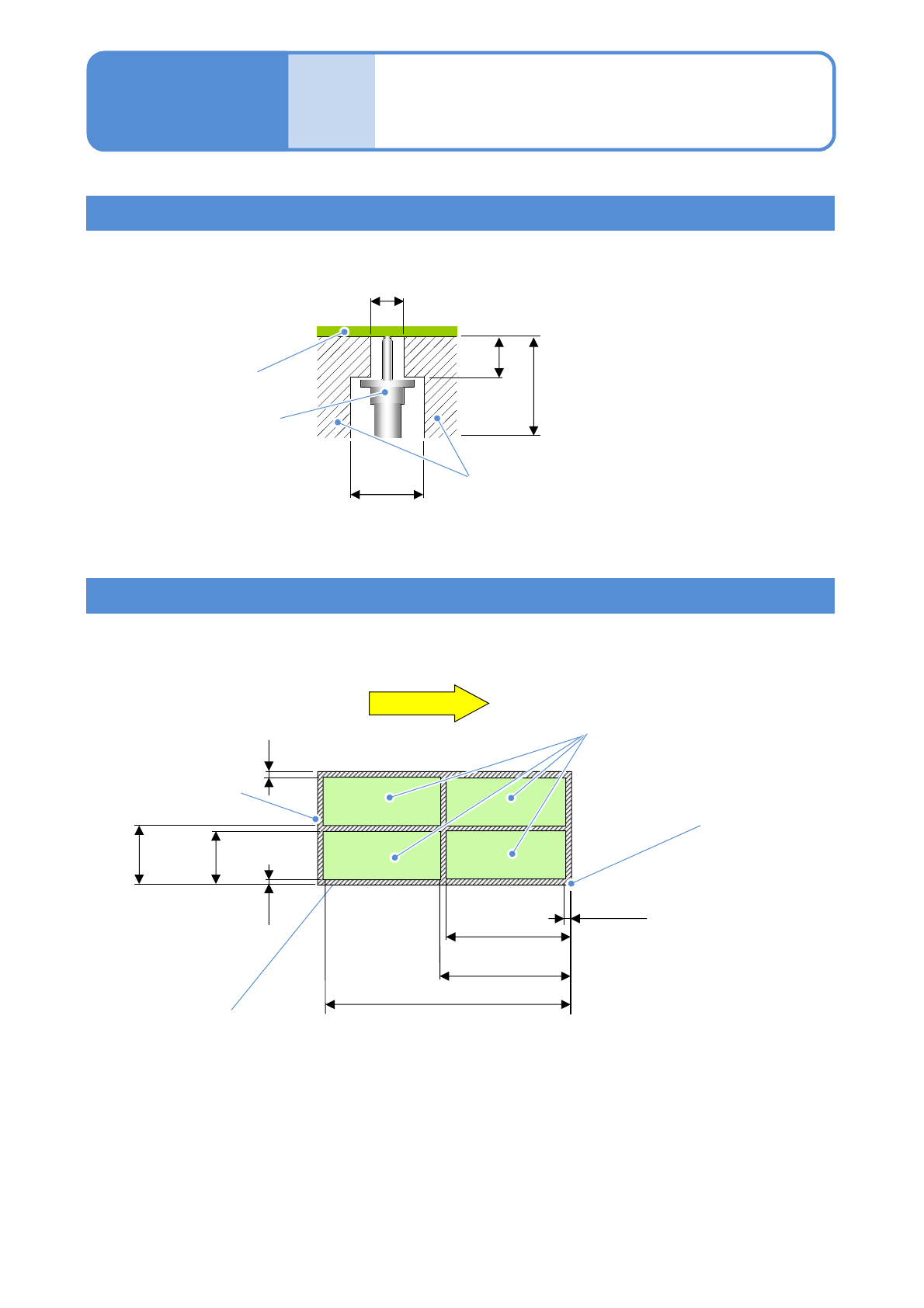

支撑销的自动更换 2
支撑销(自动更换用)和元件之间需要保持下述尺寸以上的距离。(单位：mm)
基板
支撑销(自动更换用)
φ15
28
φ8(基板必须没有缝隙)
可能有元件的区域
6
操作篇
9-1-9
■单轨传送带 (单位：mm)
基板流向
基板外形
不可配置支撑销的
范围
可配置范围
基准
支撑销(自动更换用)的配置位置条件
支撑销(自动更换用)的配置范围
●请避开基板缝隙后配置支撑销。
超过14.5
超过32.5
不足735.5
不足414.5
不足264
不足335.5
不足286
超过32.5
