4. 网板吸附部
4-13
第 4 章 配件的更换方法
4. 网板吸附部
下面，介绍对 YSP10 印刷机的网板吸附过滤器的滤芯进行清洁与更换的方法。

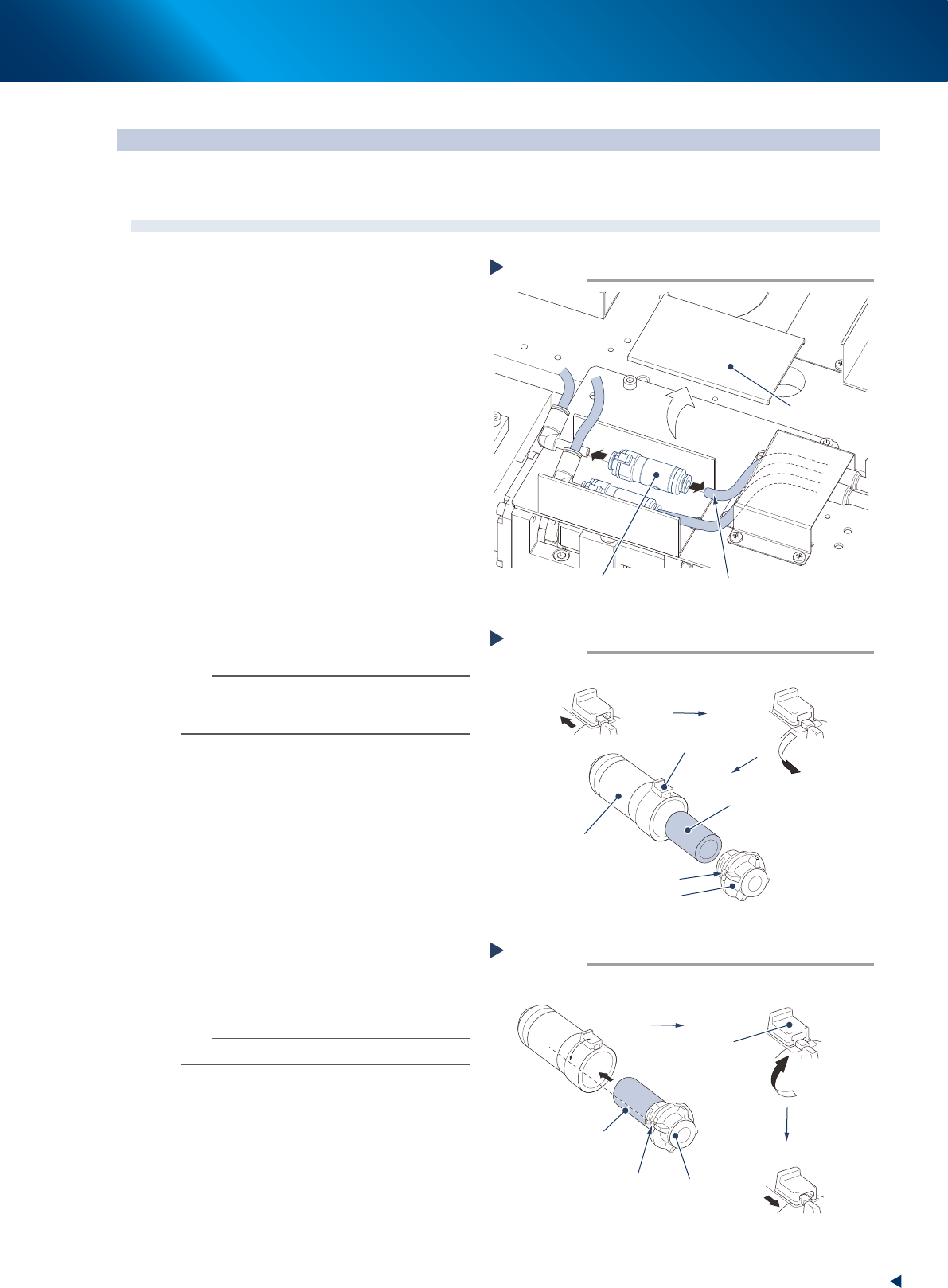

4.1 网板吸附用过滤器滤芯的清洁与更换
1
e
打开安全机盖与下部机门。
1. 按急停按钮，打开安全机盖。
2. 打开下部机门
2
拆卸网板吸附用过滤器。
1. 拆卸线槽的盖板。
2. 如右图所示，拔下过滤器两侧接头上的空气
软管，将过滤器取出。
3
拆卸滤芯。
1. 将止转扣向右图中箭头所示方向滑动，解除
锁定。
2. 将接头盖向逆时针方向旋转 90 度以上。
3. 将接头盖从外壳上拔下，取出滤芯。
4
清洁滤芯。
用喷气工具从滤芯的内、外侧进行喷气吹除脏
污。
n
要点
若脏污严重无法除去时，为维持印刷机的性能，建议换上
新的滤芯。
•
更换用的滤芯 KGR-M9934-F0X FILTER, SPARE
5
安装滤芯。
1. 将清洁后的滤芯或新滤芯装入接头盖中。
2. 将接头盖的突起部对准以止转扣为基准向逆
时针方向旋转 45 度的位置后，将已装入接
头盖的滤芯插入外壳直至接头盖碰到外壳。
3. 按顺时针方向将接头盖旋转到止转扣位置。
4. 将止转扣向右图中箭头所示方向滑动，锁定
接头盖，并确认接头盖已确实被锁定。
6
将过滤器装回原位。
1. 将空气软管连接在过滤器两端的接头上。
2. 将线槽盖板装回原位。
n
要点
将过滤器装回原位时，请务必注意过滤器的朝向。
拆卸过滤器
Step 2
过滤器
空气软管
线槽盖板
55423-KMJ-00
拆卸滤芯
Step 3
滤芯
接头盖
接头盖突起部
止转扣
外壳
止转扣
将接头盖旋转90°以上
55424-KMJ-00
安装滤芯
Step 5
接头盖
接头盖突起部
45°
将接头盖旋转到止转扣位置
插入滤芯
已装入接头盖的滤芯
止转扣
锁定接头盖
55425-KMJ-00
第 5 章加油位置一览
目 录
1. 加油前的准备 5-1
1.1 润滑油..........................................................................................5-1
1.2 润滑油枪 ......................................................................................5-1
2. 各部的加油位置 5-2
2.1 印刷头部 ..................................................................................... 5-2
2.1.1 SY 轴 5-2
2.1.2 SZ 轴 5-3
2.2 传送装置部 ................................................................................. 5-4
2.2.1 W1 轴、W2 轴、W3 轴 ( 自动调节传送宽度 ) 5-4
2.3 印刷工作台部.............................................................................. 5-5
2.3.1 X1 轴、X2 轴 5-5
2.3.2 Y 轴 5-6
2.3.3 Z 轴 5-7
2.3.4 PU 轴 5-8
2.4 识别装置部 ................................................................................. 5-9
2.4.1 CX 轴 5-9
2.4.2 CY1 轴、CY2 轴 5-10
2.5 其它 ...........................................................................................5-11
2.5.1 清洁装置部 5-11
2.5.2 吸入式鼓风机部 5-12
1. 加油前的准备
5-1
第 5 章 加油位置一览
1. 加油前的准备
本节，介绍加油之前应准备的加油工具与适用的润滑油。
n
要点
关于润滑油的使用注意事项，请参照本书书首的“安全须知”。
1.1 润滑油
加油使用的润滑油，请务必使用下表所示 YAMAHA 指定的润滑油。
►
指定的润滑油
名称 配件名 配件编号 备注
锂基润滑脂 GREASE PACK K48-M3856-00X NSL 80g、随机附带
c
注意
使用非指定的润滑油，可能会损坏印刷机。
1.2 润滑油枪
加润滑油时使用润滑油枪。请根据加油位置，从 3 种枪嘴中选择适用的枪嘴。本机使用润滑油枪添加的润滑油
只有 NSL 润滑油。
夹头型
枪嘴
润滑油枪
润滑油枪
弯折型枪嘴
标准枪嘴
将枪嘴插入此处
软管型枪嘴
30°
前端部外径 φ14
前端部外径 φ10
前端部外径 φ5
55500-KMJ-00
名称 配件名 配件编号 备注
润滑油枪 ( 标准枪嘴 ) GREASE GUN K48-M3852-00X
GREASE GUN SET
KHW-M3852-A0X
软管型枪嘴 GREASE NOZZLE K48-M3857-00X
弯折型枪嘴 GREASE NOZZLE K48-M3854-00X
c
注意
各种润滑油必须分别准备不同的枪嘴。混合不同特性的润滑油使用，会导致印刷机的性能降低。
