2. 每月需实施的项目
3-3
第 3 章 定期保养项目
6

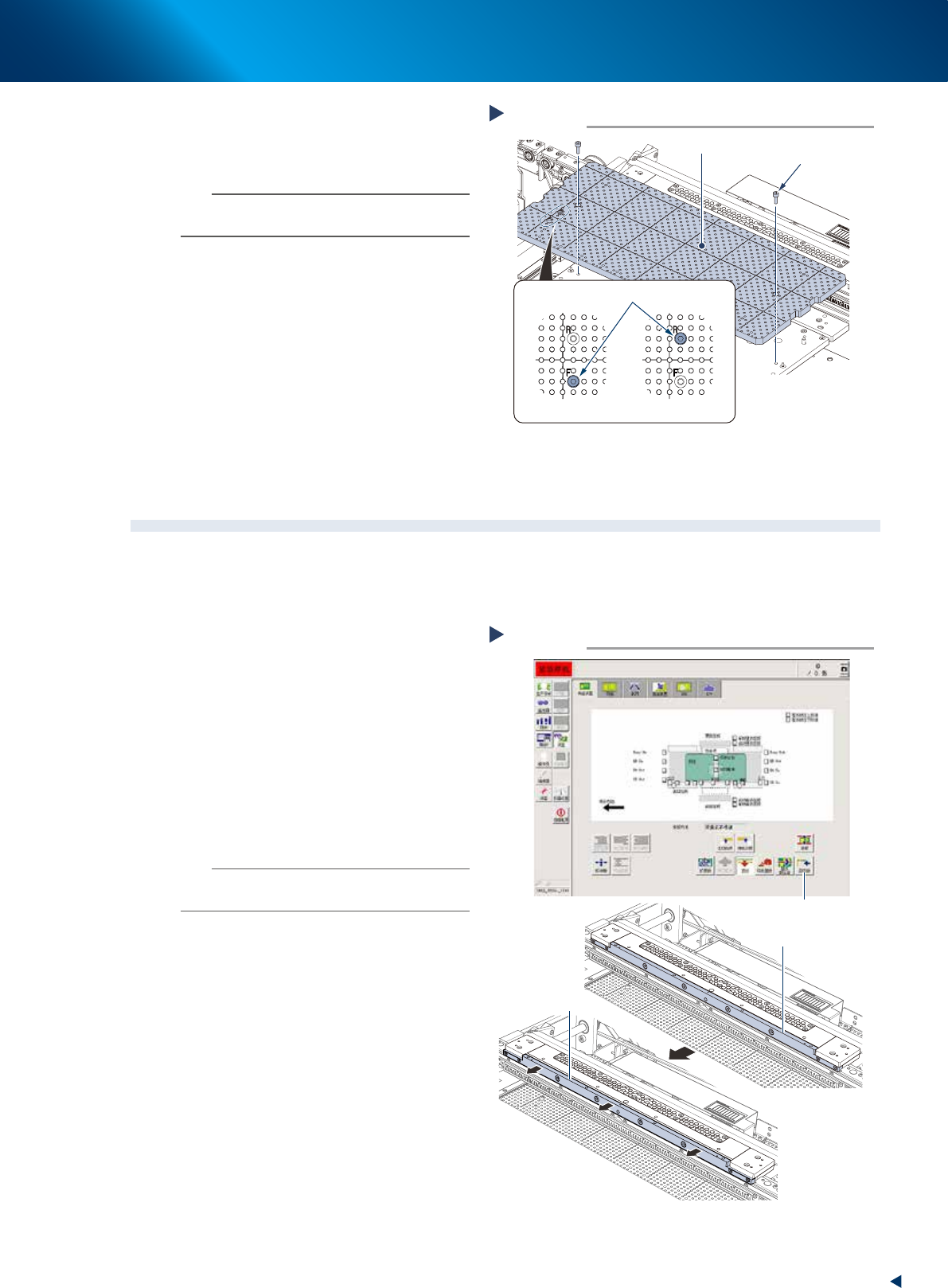

安装矩阵式顶板。
确认 2 块矩阵式顶板的防错装螺栓的位置之后，
将 2 块矩阵式顶板装回原位。
n
要点
矩阵式顶板上刻有“F”( 前 )、“R”( 后 )，在刻印的位置
装有防错装螺栓。
2.2 侧夹板的动作确认
侧夹板是在固定基板时从横向夹住基板进行固定。如果侧夹板无法正常作动，将导致印刷发生偏位。为此，建
议定期检查侧夹板的动作。
1
进行作业前的准备。
按急停按钮之后，打开安全机盖。
2
确认侧夹板的动作。
1. 按 [ 装置 ] -“传送装置”页面的 [ 侧夹板 ]
按钮，使侧夹板作动，确认动作。
2. 如果动作不顺畅，请检查侧板周围是否粘附
有锡膏等脏污。
如果粘附有脏污，可以使用浸有少量无水乙
醇的无尘擦拭纸擦拭干净。
n
要点
进行清洁也无法使侧夹板的动作恢复正常时，请与销售代
理商或直接与本公司联系。
3
关闭安全机盖。
关闭安全机盖，解除印刷机的紧急停机状态。
安装矩阵式顶板
Step 6
矩阵式顶板
固定螺栓
前侧矩阵式顶板
后侧矩阵式顶板
防错装螺栓
55367-KMJ-00
确认侧夹板的动作
Step 2
[侧夹板] 按钮
侧板
侧板
作动前的状态
作动状态
56312-KMJ-00
2. 每月需实施的项目
3-4
第 3 章 定期保养项目

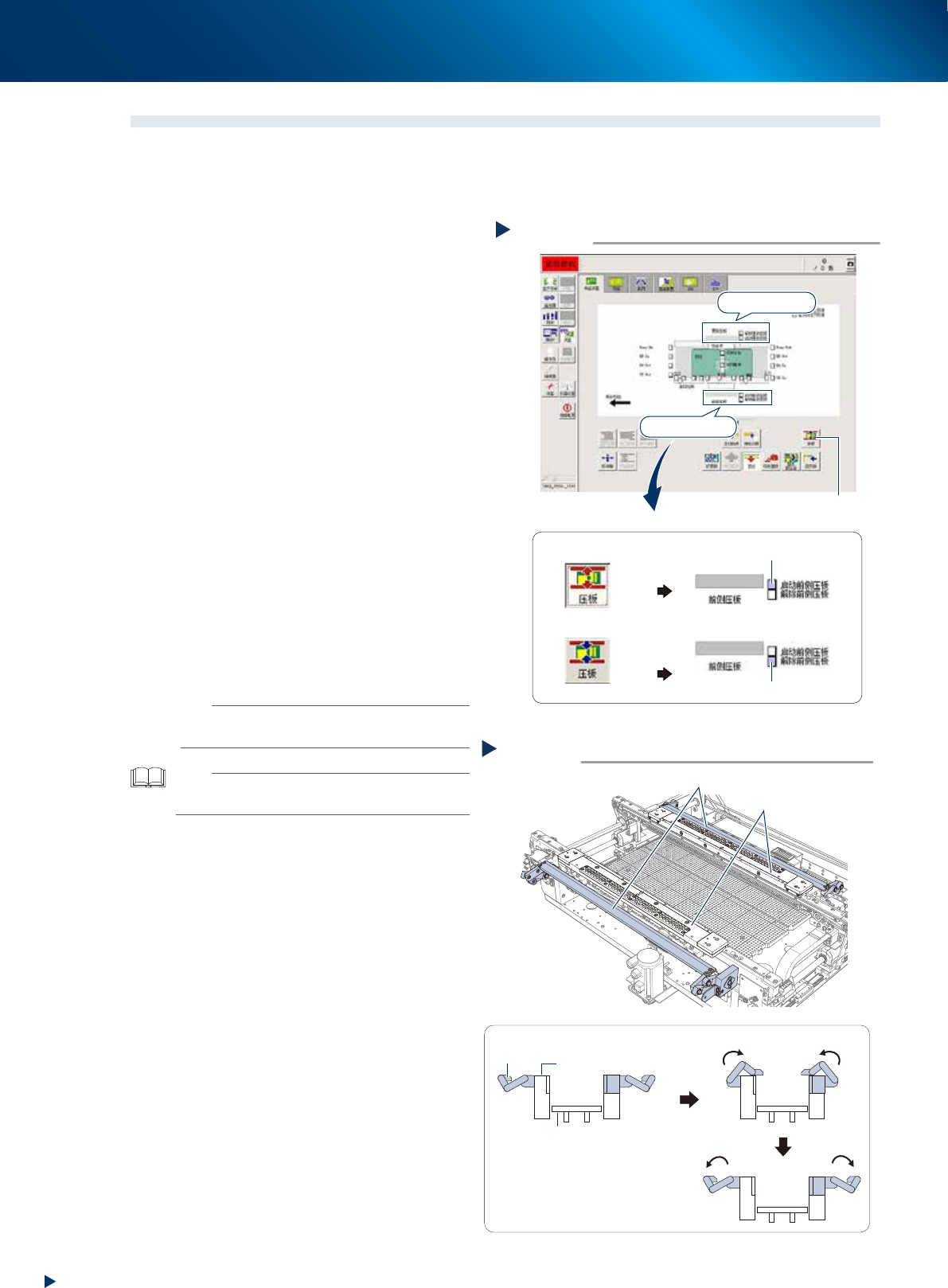

2.3 基板压板的动作确认
基板压板 ( 以下简称“压板”) 是从上向下压住基板 Y 方向的两边端来校正基板的向上翘曲。如果压板无法正常
作动，将导致印刷发生偏位。为此，需要定期检查压板的动作和压板感应器是否正常感应。
1
e
进行作业前的准备。
按急停按钮之后，打开安全机盖。
2
确认压板感应器是否正常感应。
1. 按 [ 装置 ] -“传送装置”页面的 [ 压板 ] 按钮，
确认画面中央示意图中的“启动前侧压
板”“启动里侧压板”感应器为作动状态 ( 紫
色 )。
再次按 [ 装置 ] -“传送装置”页面的 [ 压板 ]
按钮，确认画面中央示意图中的“解除前侧
压板”“解除里侧压板”感应器为作动状态 ( 紫
色 )。
3
确认压板的动作。
1. 按 [ 装置 ] -“传送装置”页面的 [ 压板 ] 按钮，
使压板作动，确认动作顺畅。
2. 如果动作不顺畅，请检查压板单元周围是否
粘附有锡膏等脏污。
如果粘附有脏污，可以使用浸有少量无水乙
醇的无尘擦拭纸擦拭干净。
压板背面也可能会粘附脏污，也需要擦拭干
净。
n
要点
进行清洁也无法使压板的动作恢复正常，或压板与网板吸
附板之间有间隙时，请与销售代理商或直接与本公司联系。
参考
关于压板的清洁方法，请参照前述第 2 章“2.5 网板吸附
部、基板压板、侧板”。
3
关闭安全机盖。
关闭安全机盖，解除印刷机的紧急停机状态。
确认压板的动作
Step 3
压板
从印刷工作台的侧面看时
■ 压板的动作顺畅
压板
顶板
网板吸附板
网板吸附板
56313-KMJ-00
确认压板的动作
Step 2
[压板] 按钮
按下[压板]按钮时
未按下[压板]按钮时
里侧压板感应器
前侧压板感应器
■ 以前侧压板感应器为例
“启动前侧压板”为ON (紫色)
“解除前侧压板”为ON (紫色)
56315-KMJ-00
2. 每月需实施的项目
3-5
第 3 章 定期保养项目

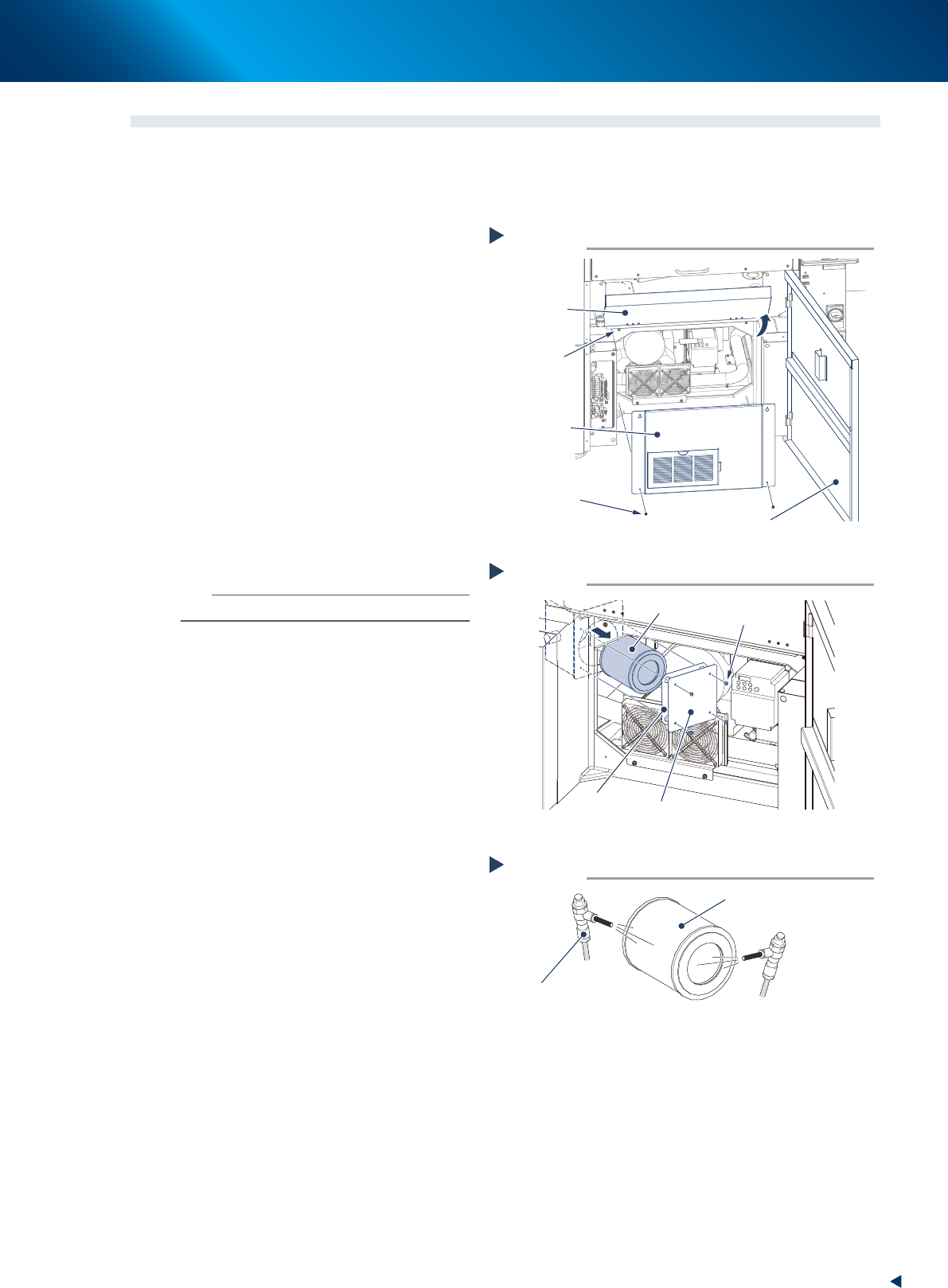

2.4 吸入式鼓风机
吸入式鼓风机需要定期点检过滤器并根据需要进行更换。
2.4.1 过滤器的清洁与更换
1
e
拆卸正面里侧盖板。
1. 为了保障作业安全，按急停按钮，将印刷机
置于紧急停机状态。
2. 打开下部机门，将维护保养用盖板向上打开。
3. 用十字螺丝刀拧松里侧盖板上侧的 2 颗螺钉，
无需拆卸螺钉。
4. 拆卸里侧盖板下侧的 2 颗螺钉之后，将里侧
盖板稍微向上提起并拆下。
2
拆卸过滤器。
1. 用十字螺丝刀拆卸固定过滤器外盖的 4 颗螺
钉。
2. 取出筒状的过滤器。
3
清洁过滤器。
用喷气工具吹除过滤器内、外侧的脏污。
n
要点
脏污严重或无法清除时，请换上新的过滤器。
4
将过滤器装回原位。
将过滤器插回原位，再装上过滤器的外盖。
5
安装正面里侧盖板并关闭维护保养
用盖板。
1. 用十字螺丝刀拧紧正面里侧盖板的 4 颗螺钉。
2. 将维护保养用盖板关闭并关上下部机门。
拆卸正面里侧盖板
Step 1
维护保养用
盖板
上侧2颗螺钉
只需拧松
正面里侧盖板
下侧螺钉
下部机门
55301-KMJ-00
拆卸过滤器
Step 2
过滤器
螺钉
过滤器外盖
密封垫片
55302-KMJ-00
清洁过滤器
Step 3
过滤器
喷气工具
55303-KMJ-00
