2. 每月需实施的项目
3-12
第 3 章 定期保养项目
►
标准 ( 固定 ) 网板托架 (L736×W736 以上 ) 时
选配“标准 ( 固定 ) 网板托架 (L736×W736 以上 )”+“网板自动更换单元”的印刷机，即使将相机单元移动
到印刷机正面一侧，也无法拆卸 CX 轴盖板的前侧螺钉，因为此时 CX 盖板的前侧螺钉正好位置标准网板托架
之下。此时，请按照下列方法拆卸 CX 轴盖板的前侧螺钉。
1. 将相机单元移动到印刷机的中央位置，直到可以看见 CX 轴盖板的前侧螺钉。
2. 用十字螺丝刀拆卸 CX 轴盖板的前侧螺钉 ( 左右各 2 颗 )。
拆卸CX轴盖板的前侧螺钉
标准(固定)网板托架 (736×W736以上)
标准(固定)网板托架
印刷机的俯视图
CX轴护盖
CX轴护盖的前侧螺钉 (左右各２颗)
向印刷机中央移动
55364-KMJ-00
2. 每月需实施的项目
3-13
第 3 章 定期保养项目
2.5.2 CY 轴与清洁装置的清洁与加油
CY 轴与清洁装置使用同一根导轨，可以同时进行清洁与加油。为了进行清洁与加油，需要拆卸印刷机的背面盖板，
但需要注意标准机型的印刷机与选配有“网板自动更换单元”的印刷机的背面盖板是不同的。
1
e
拆卸印刷机背面的盖板。
为了保障作业安全，按急停按钮，将印刷机置于
紧急停机状态。
标准机型时
用十字螺丝刀拆下印刷机背面盖板的 6 处螺钉，
将背面盖板向上提起取下。
选配有网板自动更换单元时
1. 打开背面上部机盖。
2. 用十字螺丝刀拆下印刷机背面中央盖板的 4
处螺钉之后，取下背面中央盖板。
c
注意
请注意不要使盖板跌落，以免砸伤脚。
2
拆卸 CY 轴滚珠丝杆的护盖。
1. 用内六角扳手 (2mm) 拆卸固定 CY 轴滚珠丝
杆护盖的螺栓 ( 印刷机背面侧 2 处 )。
2. 打开印刷机正面的安全机盖。
3. 用内六角扳手 (2mm) 拆卸固定 CY 轴滚珠丝
杆护盖的螺栓 ( 印刷机正面侧 2 处 ) 之后，
将护盖抽出。
3
从印刷机的背面清洁 CY 轴。
1. 握着把手将相机单元 (CX 轴 ) 推到清洁装置
一侧。
2. 用无尘擦拭纸擦去 CY 轴滚珠丝杆、CY 轴导
轨 ( 各 2 处 ) 上的脏污润滑油与尘屑。
n
要点
仔细擦拭包括螺旋槽在内的滚珠丝杆全杆，移动导槽在内
的导轨全轨，并确认没有尘屑残留。

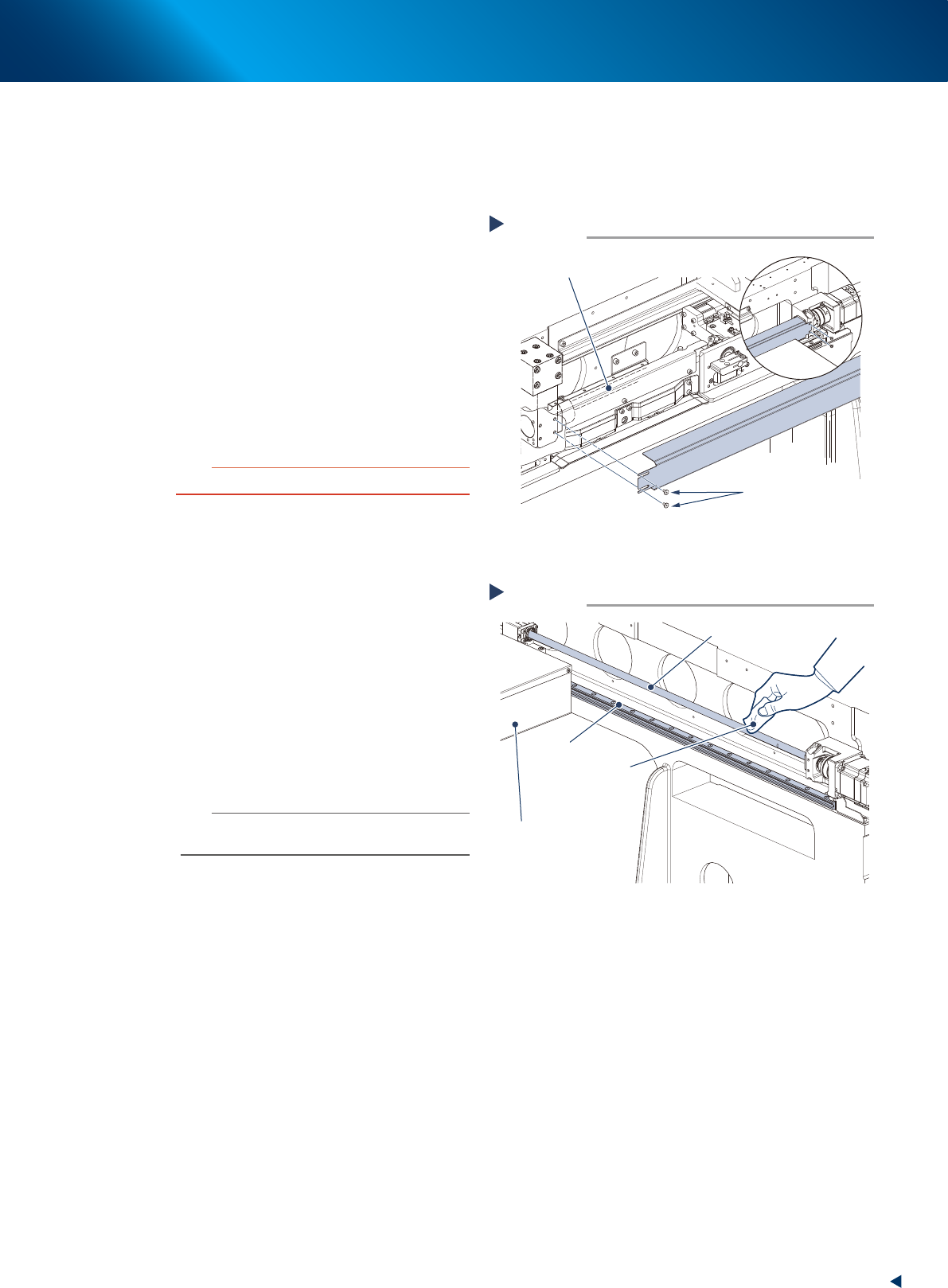

拆卸CY轴的护盖
Step 2
CY轴的滚珠丝杆
印刷机背面
固定螺栓
55313-KMJ-00
从印刷机背面清洁CY轴
Step 3
CY轴的滚珠丝杆
CY轴的导轨
无尘擦拭纸
相机单元
55314-KMJ-00
2. 每月需实施的项目
3-14
第 3 章 定期保养项目
4
将清洁装置与相机单元移动到印刷
机里侧。
c
注意
确认印刷机内没有工具等被搁置。
1. 关闭印刷机正面的安全机盖、背面上部机盖，
解除紧急停机状态。
e
2. 按 [ 装置 ] -“清洁装置”页面的 [ 连结 ] 按钮，
使清洁装置与相机单元连结。
3. 按急停按钮，打开安全机盖。
4. 握着清洁装置或相机单元的把手，将清洁装
置与相机单元移动到印刷机里侧。
5
从印刷机的正面清洁 CY 轴。
1. 按 [ 装置 ] -“清洁装置”页面的 [ 清洁装置
解除固定 ] 按钮，解除清洁装置的固定状态。
2. 握着把手将清洁装置与相机单元移动到印刷
机的里侧。
3. 擦拭从印刷机背面清洁时还未擦到的部位。
6
给清洁装置部加油。
从印刷机正面加油。
1. 用润滑油枪 ( 弯折型枪嘴 ) 将指定的润滑油
(NSL) 从左右导轨的润滑油注油嘴注入，直
至注入的干净润滑油溢出为止。
2. 用手前后移动为连结状态的清洁装置与相机
单元数次之后，用无尘擦拭纸擦去溢出的多
余润滑油。
7
使清洁装置移回原位。
1. 关闭印刷机正面的安全机盖，解除紧急停机
状态。
2. 再次按 [ 装置 ] -“清洁装置”页面的 [ 连结 ]
按钮。清洁装置将移回原来的位置 ( 最前侧 )
之后，解除与相机单元的连结状态。

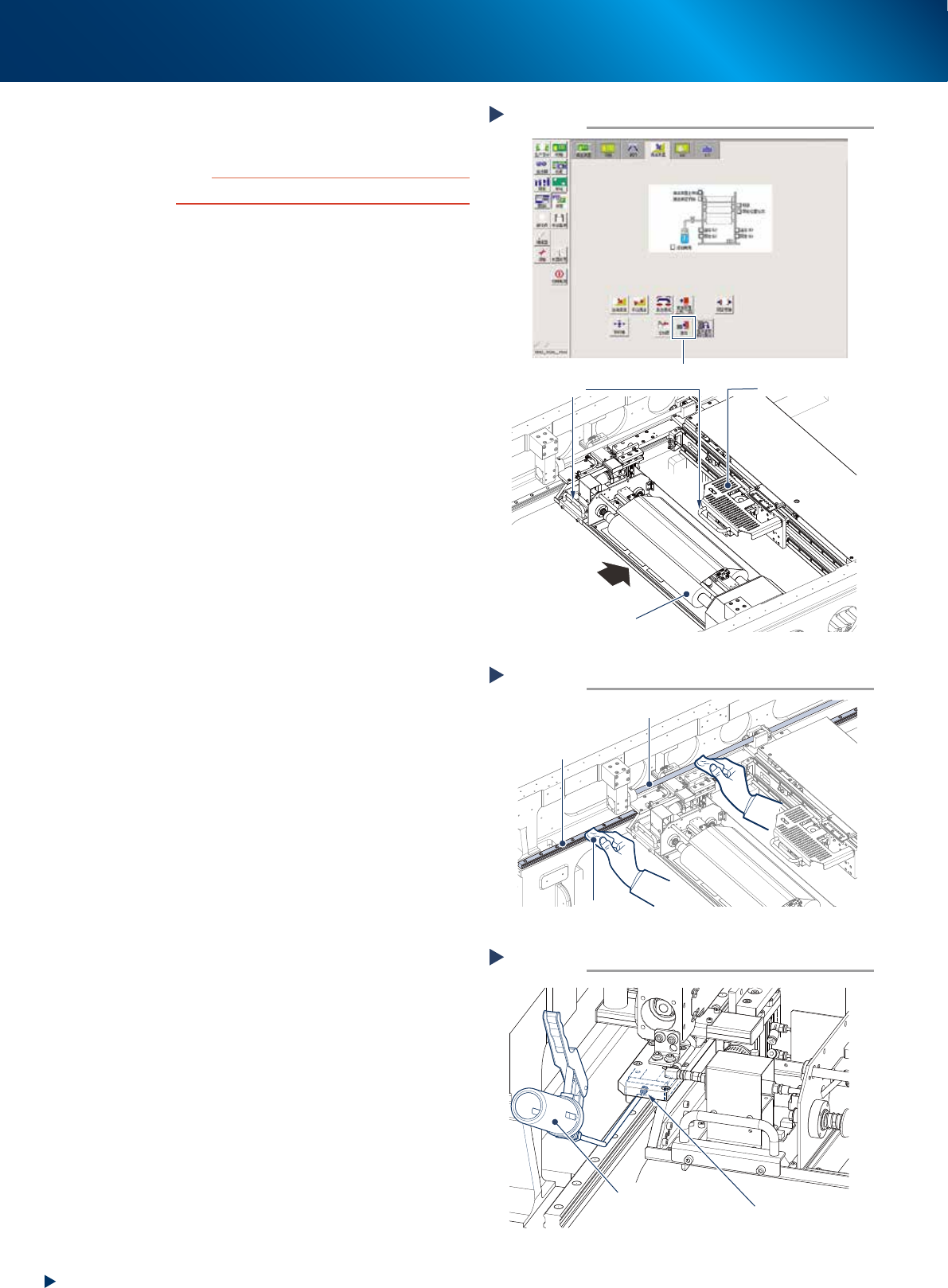

给清洁装置部加油
Step 6
清洁装置
润滑油注油嘴
润滑油枪
(弯折型枪嘴)
55317-KMJ-00
移动清洁装置与相机单元
Step 4
按 [连结] 按钮
把手
相机单元
清洁装置
向里侧移动
56310-KMJ-00
从前侧清洁CY轴
Step 5
CY轴滚珠丝杆
CY轴导轨
无尘擦拭纸
55315-KMJ-10
