2. 每月需实施的项目
3-17
第 3 章 定期保养项目
2.7 底座部、其它
下面，介绍清洁与更换冷却扇过滤网的方法，清洁气、雾过滤杯与更换气、雾滤芯的方法。

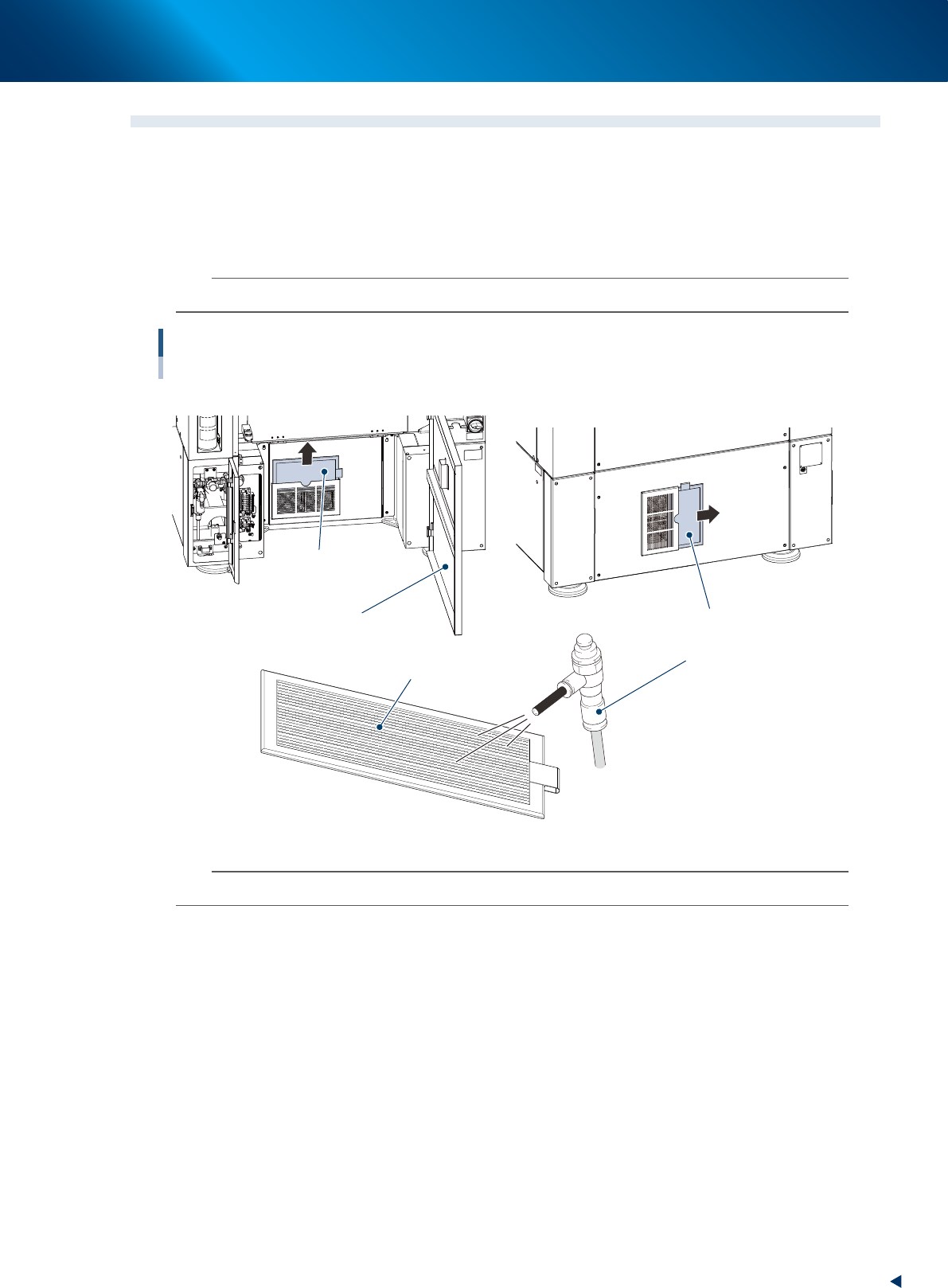

2.7.1 冷却扇过滤网的点检与清洁
冷却扇过滤网安装在印刷机底座的正面与背面两处。请参照下图拆卸过滤网检查是否已脏污或老化。若已脏污，
可以使用喷气工具 ( 选购件 ) 等清除脏污。
n
要点
清洁过程中，过滤网上粘附的灰尘可能会飞散到印刷机内部。因此，请务必在关闭印刷机的电源之后再进行清洁。
冷却扇过滤网
喷气工具
(选购件)
冷却扇过滤网
冷却扇过滤网
冷却扇过滤网
下部机门
印刷机正面 印刷机背面
55318-KMJ-00
n
要点
若老化严重或脏污无法清除时，请换上新的过滤网。
2. 每月需实施的项目
3-18
第 3 章 定期保养项目
2.7.2 过滤杯的清洁与气、雾滤芯的更换
本印刷机装有空气过滤器与油雾过滤器，以防止空气压缩机内的油、水、不纯物等进入印刷机内部。
下面，介绍对气、雾过滤器进行点检、清洁过滤杯与更换滤芯的方法。
█
过滤杯的清洁
1
拆卸空气快速接头。
1. 将 [ 供气 / 排气 ] 开关向右 (EXH) 旋转，切
断供气。
2. 拆下与气源连结的空气快速接头。
c
注意
拆卸空气快速接头时，会发出很大的排气声，还可能会有
油、水、不纯物等飞溅出来，请注意安全。
2
检查过滤杯内是否有脏污。
检查过滤杯内是否残留有油、水等脏污。
若有，请按照下列方法进行清洁。
参考
过滤杯下端排水阀是自动型。若杯中积存了油和水，排水
阀会自动排出。建议预先在排水阀下端安装好排水软管。
3
拆卸过滤杯。
油雾过滤器
边按过滤杯的按钮边向左 ( 右图箭头所示方向 )
转动之后，向下拔出。
空气过滤器
1. 将过滤杯向左 ( 右图箭头所示方向 ) 转动之
后，向下拔出。
2. 将过滤杯内部的空气滤芯向上拔出。
4
清洁过滤杯。
1. 用清水涮洗过滤杯。
2. 若脏污无法清除时，再加入用水稀释过的中
性清洁剂清洗过滤杯的内部。
3. 用喷气工具对过滤杯进行喷气之后，用擦布
等擦干。
c
注意
进行喷气清洁时，请务必戴上防护眼镜和防护口罩，以免
喷出的气体喷到面部。
n
要点
检查滤芯，若已脏污，请直接进入下一页的“空气滤芯与
油雾滤芯的更换”更换滤芯。
拆卸过滤杯
Step 3
过滤杯
空气过滤杯
拆卸
空气快速接头
按钮
过滤杯用O型圈
过滤杯用O型圈
油雾过滤杯
55320-KMJ-00
