2. 每月需实施的项目 3-19 第 3 章 定期保养项目 5 安装过滤杯。 油雾过滤器 将过滤杯的按钮对准拆下时的位置之后，将过滤 杯向上推， 再向右转动直到有“咔嚓” 声响即可。 空气过滤器 1. 将空气滤芯装回过滤杯中。 2. 将过滤杯插入原位并向右转动拧紧。 c 注意 安装过滤杯时，注意不要使过滤杯用的 O 型圈脱落。 6 安装空气快速接头。 连接空气快速接头，确认不会漏气。
2. 每月需实施的项目
3-18
第 3 章 定期保养项目
2.7.2 过滤杯的清洁与气、雾滤芯的更换
本印刷机装有空气过滤器与油雾过滤器，以防止空气压缩机内的油、水、不纯物等进入印刷机内部。
下面，介绍对气、雾过滤器进行点检、清洁过滤杯与更换滤芯的方法。
█
过滤杯的清洁
1
拆卸空气快速接头。
1. 将 [ 供气 / 排气 ] 开关向右 (EXH) 旋转，切
断供气。
2. 拆下与气源连结的空气快速接头。
c
注意
拆卸空气快速接头时，会发出很大的排气声，还可能会有
油、水、不纯物等飞溅出来，请注意安全。
2
检查过滤杯内是否有脏污。
检查过滤杯内是否残留有油、水等脏污。
若有，请按照下列方法进行清洁。
参考
过滤杯下端排水阀是自动型。若杯中积存了油和水，排水
阀会自动排出。建议预先在排水阀下端安装好排水软管。
3
拆卸过滤杯。
油雾过滤器
边按过滤杯的按钮边向左 ( 右图箭头所示方向 )
转动之后，向下拔出。
空气过滤器
1. 将过滤杯向左 ( 右图箭头所示方向 ) 转动之
后，向下拔出。
2. 将过滤杯内部的空气滤芯向上拔出。
4
清洁过滤杯。
1. 用清水涮洗过滤杯。
2. 若脏污无法清除时，再加入用水稀释过的中
性清洁剂清洗过滤杯的内部。
3. 用喷气工具对过滤杯进行喷气之后，用擦布
等擦干。
c
注意
进行喷气清洁时，请务必戴上防护眼镜和防护口罩，以免
喷出的气体喷到面部。
n
要点
检查滤芯，若已脏污，请直接进入下一页的“空气滤芯与
油雾滤芯的更换”更换滤芯。

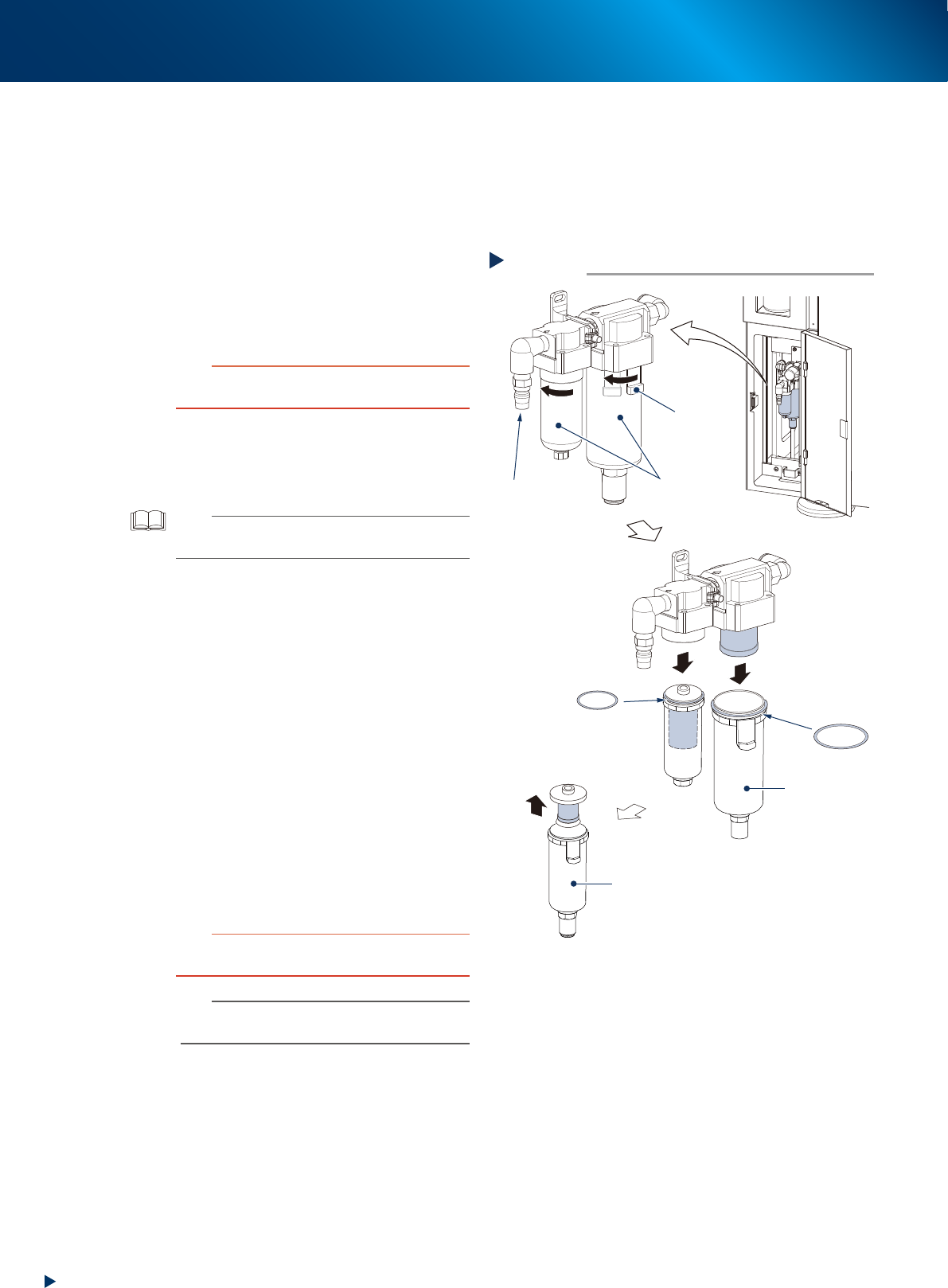

拆卸过滤杯
Step 3
过滤杯
空气过滤杯
拆卸
空气快速接头
按钮
过滤杯用O型圈
过滤杯用O型圈
油雾过滤杯
55320-KMJ-00
2. 每月需实施的项目
3-20
第 3 章 定期保养项目
█
空气滤芯与油雾滤芯的更换
从前述“过滤杯的清洁”中的 Step2 已拆下过滤杯的状态开始介绍更换滤芯的方法。
1
拆卸滤芯。
油雾滤芯
油雾滤芯由螺杆固定在过滤器端盖侧，将油雾滤
芯向右图所示方向转动拆下。
空气滤芯
空气滤芯夹在上下侧夹件之间，如右图所示转动
上下侧夹件拆出滤芯。
2
检查滤芯的状态。
目视检查滤芯没有脏污、网眼也未被堵塞。
若已脏污，请换上新的滤芯。
参考
•
空气滤芯
KLC-M8506-00X FILTER ELEMENT
•
油雾滤芯
KGO-M86A2-10X FILTER ELEMENT
3
安装滤芯。
按照与 Step1 相反的步骤将滤芯装回原位。
4
安装过滤杯。
油雾过滤器
将过滤杯的按钮对准拆下时的位置之后，将过滤
杯向上推，再向右转动直到有“咔嚓”声响即可。
空气过滤器
1. 将空气滤芯装回过滤杯中。
2. 将过滤杯插入原位并向右转动拧紧。
c
注意
安装过滤杯时，注意不要使过滤杯用的 O 型圈脱落。
5
安装空气快速接头。
连接空气快速接头，确认不会漏气。
拆卸滤芯
Step 1
螺杆
油雾滤芯
空气滤芯
上下侧夹件
安装
拆卸
55321-KMJ-00
