第 3 章 定期保养项目
3. 每 3 个月需实施的项目
本节，介绍每 3 个月需进行 1 次点检、保养的项目。建议根据印刷机的运转时间与环境尽早进行点检与保养。
3.1 W 轴
下面，介绍对 YSP10 印刷机的自动调节传送宽度的轴 (W1 轴、W2 轴、W3 轴 ) 进行清洁与加油的方法。
W1 轴与 W3 轴为入口或出口传送部，W2 轴为中央传送部。
3.1.1 W 轴的清洁与加油
1
进行作业前的准备。
e
1. 按 [ 装置 ] -“清洁装置”页面的 [ 连结 ] 按钮，
使清洁装置与相机单元连结。
2. 按急停按钮，打开安全机盖和下部机门，并
打开维护保养用盖板。
3. 握着把手将刮刀头移动到印刷机里侧。
4. 握着清洁装置或相机单元的把手，将清洁装
置与相机单元移动到印刷机里侧。
2
拆卸顶针等基板支撑治具。
将矩阵式顶板上的所有顶针或平面支撑治具拆
下。
3
读入任意的基板程序。
参考
读入基板程序才可以调节传送宽度。
4
将传送宽度调到最小。
1. 关闭在 Step1 中打开的安全机盖、维护保养
用盖板和下部机门，并解除印刷机的紧急停
机状态。
2. 按 [ 装置 ] -“传送装置”页面中的 [ 传送宽度 ]
按钮。
3. 在“调节后的传送宽度”中输入“50”mm，
并按 [OK] 按钮。传送宽度变为指定的宽度。
将传送宽度调到最小
Step 4
按 [传送宽度] 按钮 输入“50”
56301-KMJ-00
移动清洁装置与相机单元
Step 1
按 [连结] 按钮
把手
相机单元
清洁装置
向里侧移动
56300-KMJ-10
3. 每 3 个月需实施的项目
3-22
第 3 章 定期保养项目
5
e
清洁 W2 轴的各部。
1. 按急停按钮，打开安全机盖、下部机门和维
护保养用盖板。
2. 用无尘擦拭纸擦去滚珠丝杆 (2 处 )、导轨 (2
处 )、六角轴 (1 处 ) 的脏污润滑油与尘屑。
n
要点
仔细擦拭包括螺旋槽在内的滚珠丝杆全杆，移动导槽在内
的导轨全轨，并确认没有尘屑残留。
6
清洁 W1、W3 轴的各部。
用无尘擦拭纸擦去滚珠丝杆 (4 处 )、导轴 (4 处 )、
六角轴 (2 处 ) 的脏污润滑油与尘屑。
7
将传送宽度调到最大。
1. 关闭在 Step5 中打开的安全机盖、维护保养
用盖板和下部机门，并解除印刷机的紧急停
机状态。
2. 按 [ 装置 ] -“传送装置”页面中的 [ 传送宽度 ]
按钮。
3. 在“调节后的传送宽度”中输入“510”mm，
并按 [OK] 按钮。传送宽度变为指定的宽度。
8
e
清洁还未擦到的剩余部位。
1. 按急停按钮，打开安全机盖、下部机门和维
护保养用盖板。
2. 用无尘擦拭纸擦拭在 Step5、6 中还未擦到
的剩余部位。
清洁W轴 (在最小传送宽度下)
Step 5-6
无尘擦拭纸
W2的六角轴
W3的六角轴
W2轴的导轨
W3轴的导轴
W2轴的滚珠丝杆
W3轴的
滚珠丝杆

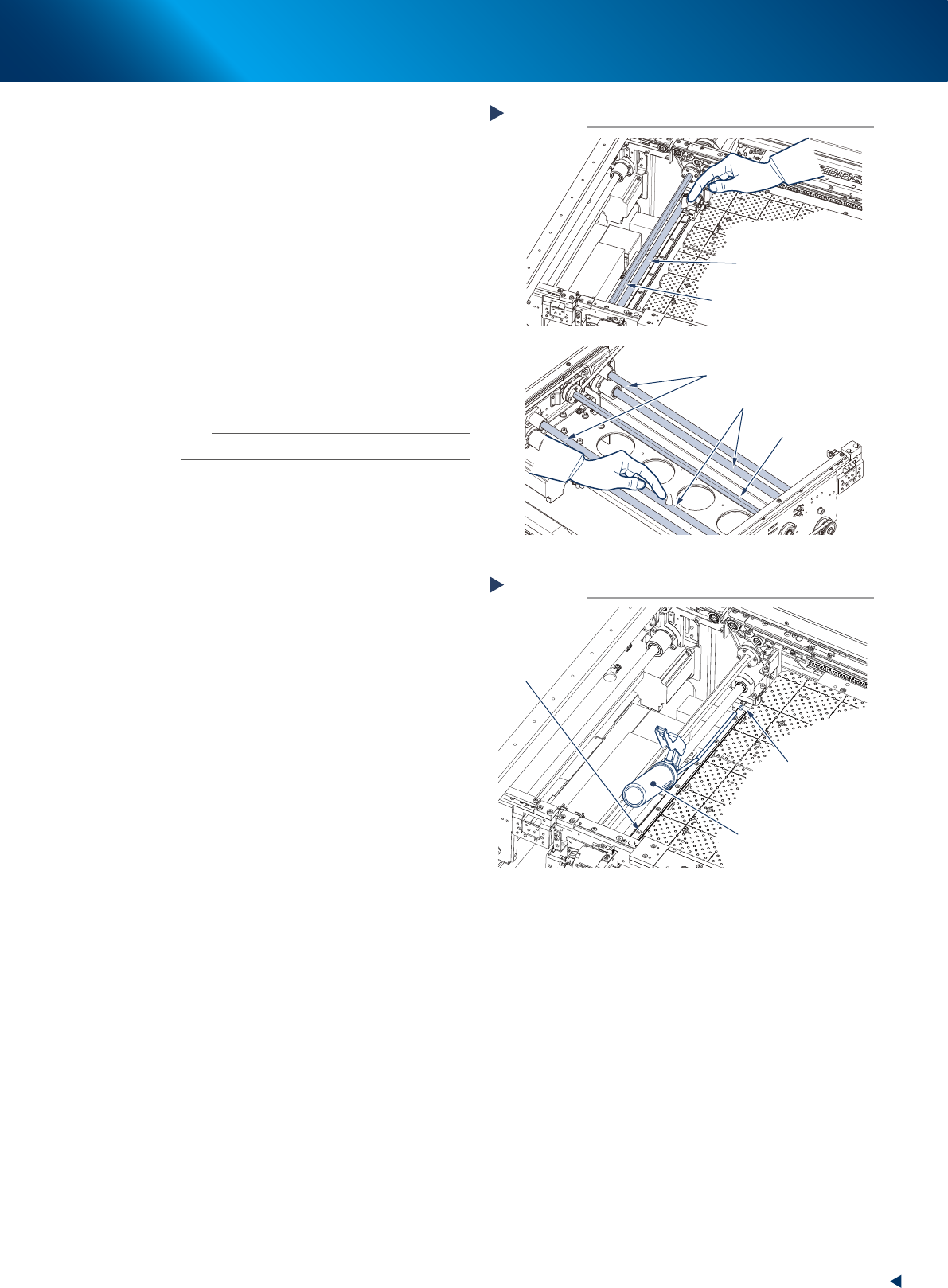

55304-KMJ-00
将传送宽度调到最大
Step 7
按 [传送宽度] 按钮 输入“510”
56302-KMJ-00
清洁W轴 (在最大传送宽度下)
Step 8
无尘擦拭纸
W1(W3)轴的六角轴
W2轴的六角轴
W2轴的导轨
W1(W3)轴的导轴
W1(W3)轴的滚珠丝杆
W2轴的
滚珠丝杆

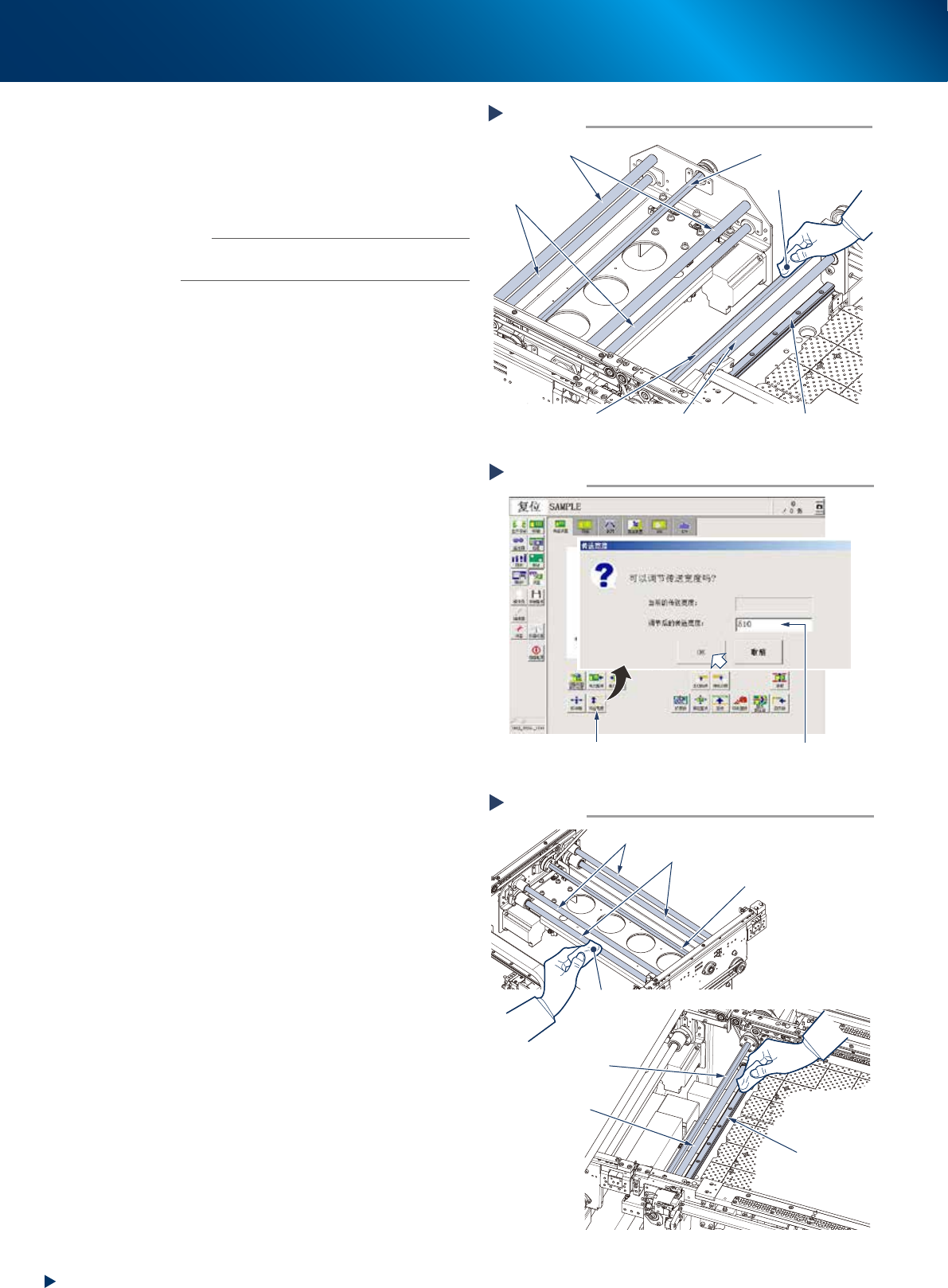

55305-KMJ-00
3. 每 3 个月需实施的项目
3-23
第 3 章 定期保养项目
9
给滚珠丝杆、六角轴涂抹润滑油。
W2 轴
用手指将指定的润滑油 (NSL) 均匀地涂抹在滚
珠丝杆 (2 处 ) 的表面和螺旋槽部、六角轴 (1 处 )
的表面。
W1、W3 轴
用手指将指定的润滑油 (NSL) 均匀地涂抹在滚
珠丝杆 (4 处 ) 的表面和螺旋槽部、六角轴 (2 处 )
与导轴 (4 处 ) 的表面。
0
给导轨加润滑油。
用润滑油枪给 W2 轴的导轨部加润滑油。
用润滑油枪 ( 弯折型枪嘴 ) 将指定的润滑油 (NSL)
从导轨的 2 处润滑油注油嘴注入。
n
要点
注入润滑油，直至注入的干净润滑油从缝隙间溢出为止。
q
将传送宽度调到最小。
参照 Step4 将传送宽度调到最小。
w
e
给滚珠丝杆上还未涂抹到润滑油的
部位涂抹润滑油。
1. 按急停按钮，打开安全机盖、下部机门和维
护保养用盖板。
2. 用手指将指定的润滑油 (NSL) 均匀地涂抹在
Step9 中还未涂抹到润滑油的滚珠丝杆的表
面和螺旋槽部。
e
使润滑油均匀遍布。
1. 关闭安全机盖、维护保养用盖板和下部机门，
并解除印刷机的紧急停机状态。
2. 按照 Step7 与 Step4 的步骤，反复多次将传
送宽度调到最大与最小。
r
e
擦去多余的润滑油。
1. 按急停按钮，打开安全机盖、下部机门和维
护保养用盖板。
2. 用无尘擦拭纸等擦去堆积在滚珠丝杆、导轨、
六角轴、导轴端面的润滑油。
给W2轴涂抹润滑油
Step 9
W2轴的六角轴
W2轴的滚珠丝杆
W1(W3)轴的六角轴
W1(W3)轴的导轴
W1(W3)轴的滚珠丝杆
55306-KMJ-00
给W2轴的导轨加润滑油
Step 10
润滑油枪
(弯折型枪嘴)
润滑油注油嘴
W2轴的导轨
55307-KMJ-00
