3. 每 3 个月需实施的项目 3-26 第 3 章 定期保养项目 3.3 Z 轴 下面，介绍对 YSP10 印刷工作台 Z 轴进行清洁与加油的方法。作业时，如果使用梯台会使作业更容易实施。 3.3.1 Z 轴的清洁与加油 1 e 拆卸印刷机背面的盖板。 为了保障作业安全，按急停按钮，将印刷机置于 紧急停机状态。 标准机型时 用十字螺丝刀拆下印刷机背面盖板的 6 处螺钉， 将背面盖板向上提起取下。 选配有网板自动更换单元时 用十字螺丝…
3. 每 3 个月需实施的项目
3-25
第 3 章 定期保养项目
6
对准滚珠丝杆润滑油注油嘴的位置。
1. 按 [ 装置 ] -“传送装置”页面的 [ 移动轴 ]
按钮，打开“移动轴”画面。
2. 选择“PU”页面，按 [ 制动 ] 按钮，解除 PU
轴的制动状态。
3. 用手转动右图中的马达带轮，使 PU 轴滚珠
丝杆的螺母转动，直到可以从润滑油枪插入
孔看到润滑油注油嘴。
7
给滚珠丝杆加润滑油。
用润滑油枪 ( 标准枪嘴 ) 从顶板的润滑油枪插入
孔将指定的润滑油 (NSL) 注入滚珠丝杆的润滑
油注油嘴，直至注入的干净润滑油从缝隙间溢出
为止。
参考
如果润滑油枪嘴无法到达润滑油注油嘴，可以继续转动马
达带轮使顶板下降。
8
给所有润滑油注油嘴注入润滑油。
按照 Step7 的要领，继续给余下 3 处 ( 共 4 处 )
的润滑油注油嘴注入润滑油。
n
要点
只要对准 1 处润滑油注油嘴的位置，其余 3 处也会随之
对准位置。
9
擦去多余的润滑油。
从工作台的侧面，用无尘擦拭纸擦去 PU 轴滚珠
丝杆 (4 处 ) 的多余润滑油。
0
安装矩阵式顶板。
确认 2 块矩阵式顶板的防错装螺栓的位置之后，
将 2 块矩阵式顶板装回原位。
n
要点
矩阵式顶板上刻有“F”( 前 )、“R”( 后 )，在刻印的位置
装有防错装螺栓。
q
使润滑油遍布。
1. 关闭印刷机正面安全机盖、维护保养用盖板
和下部机门之后，解除印刷机的紧急停机状
态。
2. 按 [ 装置 ] -“传送装置”页面的 [ 顶板 ] 按
钮数次，顶板上下移动，使润滑油遍布 PU 轴。
参考
按 [ 顶板 ] 按钮使顶板上升时，会显示输入基板厚度的画
面。如果画面中显示的厚度在 1 〜 2mm 左右，可以直接
按 [OK] 按钮，使顶板上升。

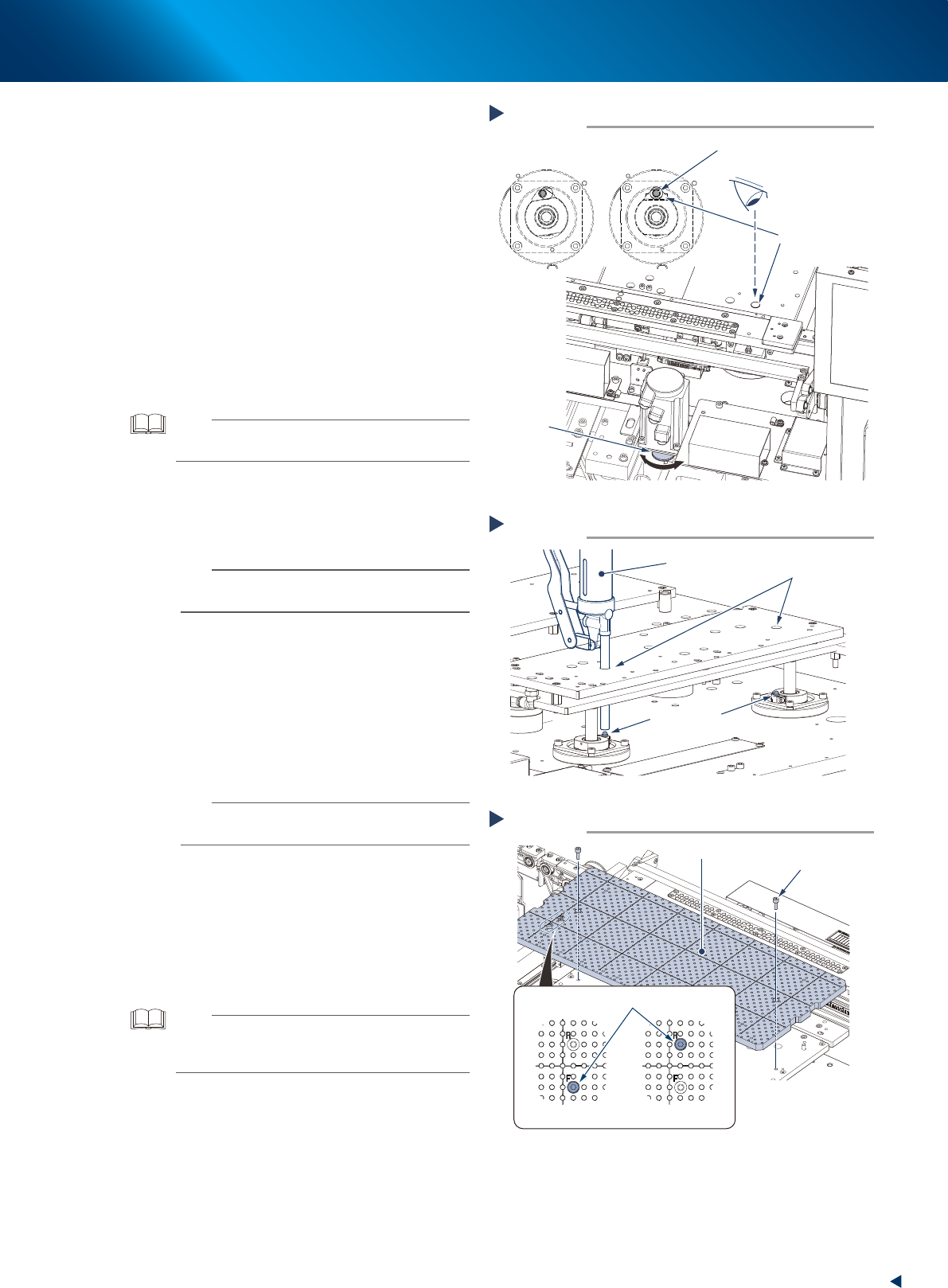

对准润滑油注油嘴的位置
Step 6
俯视
确认润滑油注油嘴的位置
偏位 正对
马达带轮
润滑油枪插入孔
润滑油注油嘴
55323-KMJ-00
给PU轴的滚珠丝杆加润滑油
Step 7
润滑油枪插入孔
润滑油枪
(标准枪嘴)
润滑油注油嘴
55324-KMJ-00
安装矩阵式顶板
Step 10
矩阵式顶板
固定螺栓
前侧矩阵式顶板
后侧矩阵式顶板
防错装螺栓
55343-KMJ-00
3. 每 3 个月需实施的项目
3-26
第 3 章 定期保养项目
3.3 Z 轴
下面，介绍对 YSP10 印刷工作台 Z 轴进行清洁与加油的方法。作业时，如果使用梯台会使作业更容易实施。
3.3.1 Z 轴的清洁与加油
1
e
拆卸印刷机背面的盖板。
为了保障作业安全，按急停按钮，将印刷机置于
紧急停机状态。
标准机型时
用十字螺丝刀拆下印刷机背面盖板的 6 处螺钉，
将背面盖板向上提起取下。
选配有网板自动更换单元时
用十字螺丝刀拆下印刷机背面中央盖板的 4 处
螺钉之后，取下背面中央盖板。
c
注意
请注意不要使盖板跌落，以免砸伤脚。
2
将传送宽度调到最大。
1. 读入任意的基板程序。
2. 按“生产设计”画面 -“切换工具”页面的 [ 调
整印刷作业位置 ] 按钮。
3. 选择“切换顶板”，并按 [OK] 按钮。
4. “切换顶板”命令的一系列运行动作结束之
后，按操作面板上的 [RESET] 按钮。
n
要点
•
选择“切换顶板”后的运行动作 ：
传送宽度自动调到最大之后，顶板上升。刮刀头和清
洁装置自动移动到印刷机里侧。
•
按 [RESET] 按钮后的运行动作 ：
清洁装置返回前侧，相机单元移动到里侧，PU 轴下降。
3
使 Z 轴上升。
1. 按 [ 装置 ] -“传送装置”页面的 [ 移动轴 ]
按钮。
2. 选择“Y/Z”页面，按 Z 轴的 [
] 正方向
按钮或通过 [PTP] 按钮直接输入数值 , 使 Z
轴上升到最大高度。
参考
虽然印刷机存在个体差异，但一般 Z 轴可以输入最大
+70mm 左右的值。
4
清洁 Z 轴各部。
1. 按急停按钮之后，打开印刷机正面的安全机
盖和下部机门。
2. 用无尘擦拭纸擦去 Z 轴滚珠丝杆 (4 处 )、导
轴 (3 处 ) 的脏污润滑油与尘屑。
n
要点
•
里侧的滚珠丝杆、导轴，可以从印刷机背面进行清洁。
•
仔细擦拭包括螺旋槽在内的滚珠丝杆全杆，并确认没
有尘屑残留。
清洁Z轴
Step 4
Z轴的导轴
Z轴的导轴
Z轴的滚珠丝杆
Z轴的滚珠丝杆
55326-KMJ-10
将传送宽度调到最大
Step 2
选择“切换顶板”
[调整印刷作业位置] 按钮
56305-KMJ-10
3. 每 3 个月需实施的项目
3-27
第 3 章 定期保养项目
5
给 Z 轴的导轴加润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在导
轴的表面。
6
使 Z 轴下降。
1. 关闭安全机盖、下部机门之后，解除印刷机
的紧急停机状态。
2. 按操作面板上的 [RESET] 按钮，使 Z 轴下降。
7
将相机单元和清洁装置移动到印刷
机的里侧。
e
1. 按 [ 装置 ] -“清洁装置”页面的 [ 连结 ] 按钮，
使清洁装置与相机单元连结。
2. 按急停按钮，打开安全机盖和下部机门。
3. 握着清洁装置或相机单元的把手，将清洁装
置与相机单元移动到印刷机里侧。
8
对准滚珠丝杆润滑油注油嘴的位置。
1. 按 [ 装置 ] -“传送装置”页面的 [ 移动轴 ]
按钮，打开“Y/Z”页面。
2. 按 [ 制动 ] 按钮，解除 Z 轴的制动状态，Z
轴将自动下降直到无法继续下降的位置。
3. 用手向右转动右图中的带轮，使 Z 轴滚珠丝
杆的螺母转动，直到可以从润滑油枪插入孔
看到润滑油注油嘴。
向右转动带轮，Z 轴将上升。
4. 对准润滑油注油嘴的位置之后，按 [ 制动 ]
按钮，使 Z 轴被制动。
c
注意
请注意不要使 Z 轴过度上升，因为可能会碰撞到清洁装置。
Step 7
移动清洁装置与相机单元
按 [连结] 按钮
把手
相机单元
清洁装置
向里侧移动
56306-KMJ-10
Step 8
对准润滑油注油嘴的位置
俯视
确认润滑油注油嘴的位置
润滑油注油嘴
偏位 正对
带轮
润滑油注油嘴
润滑油枪
插入孔
Z軸上昇
按 [制动] 按钮
“Y/Z”选项卡页面
56311-KMJ-00
