2. 进行维护保养作业之前的准备 1-5 第 1 章 关于维护保养 2.2 建议定期更换的配件 在定期点检中通过目视即使没有检出异常， 也可能已达到了使用寿命或实际已经老化。为维持印刷机的性能，建 议定期进行更换。 2.2.1 刮刀 刮刀既可以以刮刀组件进行更换，也可以只更换刮取部。 █ 刮刀组件 刮刀组件 以 3S 金属刮刀为例 55103-KMJ-00 ► 3S 刮刀 对象 配件编号 配件名 数量 备注 金属刮刀 (MET AL …
2. 进行维护保养作业之前的准备
1-4
第 1 章 关于维护保养
2.1.2 与过滤器相关的配件
过滤器类易耗件
过滤器、滤芯、过滤网
冷却扇用过滤网
网板吸附用过滤器的滤芯
印刷机正面
印刷机背面
空气滤芯
油雾滤芯
吸入式鼓风机用过滤器
冷却扇用过滤网
55101-KMJ-00
更换对象 配件名 配件编号 所需数量 备注
网板吸附用过滤器的滤芯 ELEMENT, SPARE KlW-M99B5-F0X 3
印刷机进厂之后、1 年〜 2
年需更换 1 次。原则上，只
要从外部就能看出有明显脏
污时更换。
吸入式鼓风机用过滤器 INL. FILTER ELEMENT KGY-M3710-40X 1
空气过滤器用滤芯 FILTER ELEMENT KLC-M8506-00X 1
只要从外部就能看出有明显
脏污时更换。
油雾过滤器用滤芯 FILTER ELEMENT LG0-M86A2-10X 1
冷却扇用过滤网 FILTER, FAN KLV-M1319-00X 2
一般只需清洁即可。
若脏污无法清除或已老化，
需要更换。
n
要点
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
2. 进行维护保养作业之前的准备
1-5
第 1 章 关于维护保养
2.2 建议定期更换的配件
在定期点检中通过目视即使没有检出异常，也可能已达到了使用寿命或实际已经老化。为维持印刷机的性能，建
议定期进行更换。
2.2.1 刮刀
刮刀既可以以刮刀组件进行更换，也可以只更换刮取部。
█

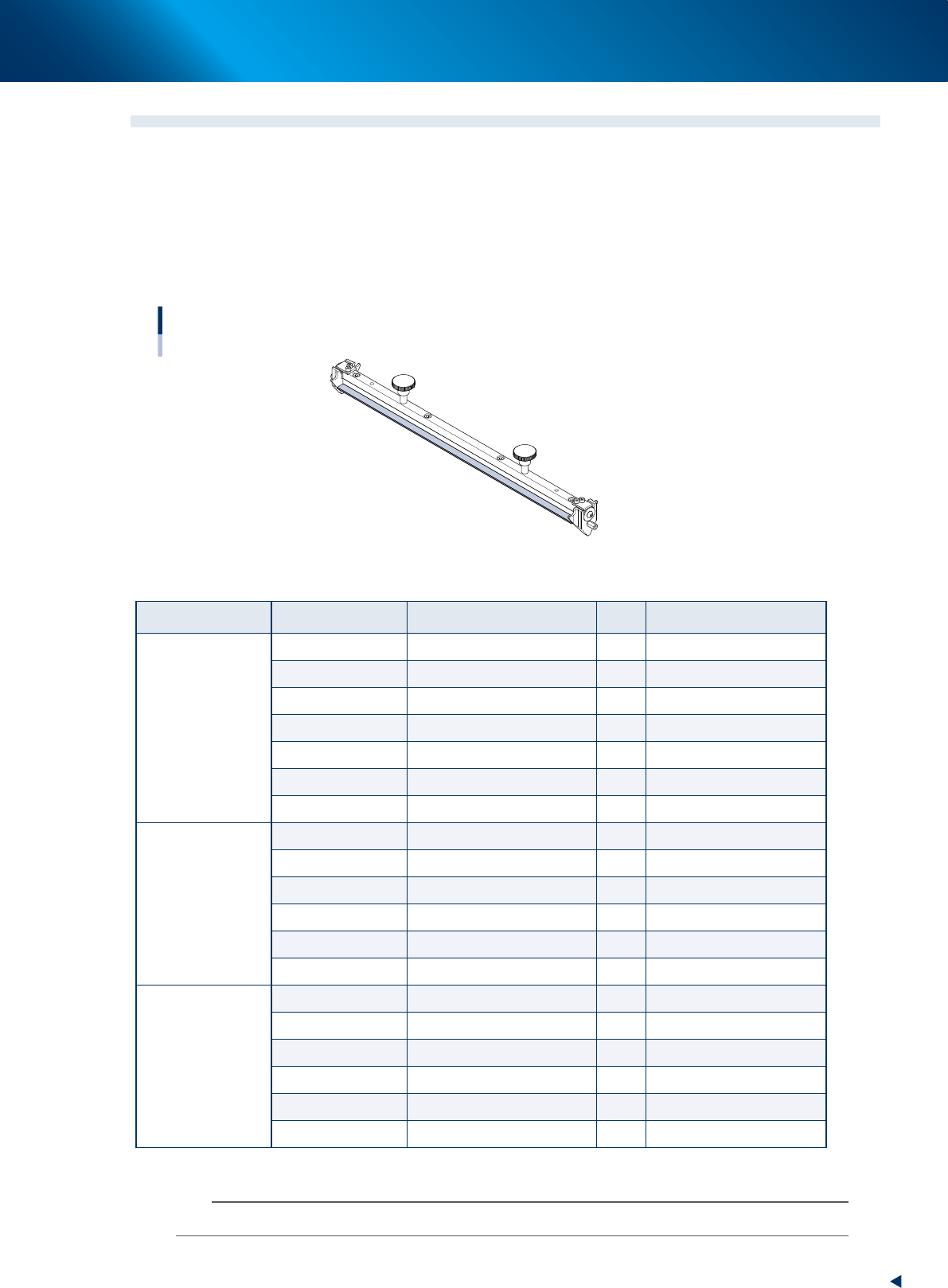

刮刀组件
刮刀组件
以3S金属刮刀为例
55103-KMJ-00
►
3S 刮刀
对象 配件编号 配件名 数量 备注
金属刮刀
(METAL 3S)
KMJ-M71A0-L0X METAL ASSY,3S 620 1 刮刀长 620mm*
KHT-M71A0-00X METAL ASSY, 3S 530 1 刮刀长 530mm
KHT-M71A0-10X METAL ASSY, 3S 440 1 刮刀长 440mm
KHT-M71A0-20X METAL ASSY, 3S 400 1 刮刀长 400mm
KHT-M71A0-30X METAL ASSY, 3S 350 1 刮刀长 350mm
KHT-M71A0-40X METAL ASSY, 3S 300 1 刮刀长 300mm
KHT-M71A0-50X METAL ASSY, 3S 250 1 刮刀长 250mm
半蚀刻用
KHT-M71F0-00X METAL ASSY, 3S(S)530 1 刮刀长 530mm
KHT-M71F0-10X METAL ASSY, 3S(S)440 1 刮刀长 440mm
KHT-M71F0-20X METAL ASSY, 3S(S)400 1 刮刀长 400mm
KHT-M71F0-30X METAL ASSY, 3S(S)350 1 刮刀长 350mm
KHT-M71F0-40X METAL ASSY, 3S(S)300 1 刮刀长 300mm
KHT-M71F0-50X METAL ASSY, 3S(S)250 1 刮刀长 250mm
橡胶刮刀
(URETHANE 3S)
KHT-M71B0-00X URETHANE ASSY, 3S 530 1 刮刀长 530mm
KHT-M71B0-10X URETHANE ASSY, 3S 440 1 刮刀长 440mm
KHT-M71B0-20X URETHANE ASSY, 3S 400 1 刮刀长 400mm
KHT-M71B0-30X URETHANE ASSY, 3S 350 1 刮刀长 350mm
KHT-M71B0-40X URETHANE ASSY, 3S 300 1 刮刀长 300mm
KHT-M71B0-50X URETHANE ASSY, 3S 250 1 刮刀长 250mm
* ：半蚀刻用刮刀和橡胶刮刀中没有长度为 620mm 的刮刀。
n
要点
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
2. 进行维护保养作业之前的准备
1-6
第 1 章 关于维护保养
█
刮刀的刮取部
刮刀刮取部
金属刮刀的刮取部
橡胶刮刀的刮取部
3S金属刮刀
3S橡胶刮刀
55104-KMJ-00
►
3S 刮刀
对象 配件编号 配件名 数量 备注
标准 METAL 3S
KMJ-M71GA-00X METAL SQG. 3S 620 1 620mm
KHT-M71AA-02X METAL SQG. 3S 530 1 530mm
KGY-M71EA-A0X METAL SQG.WELD, 3S 44 1 440mm
KGY-M71DA-A0X METAL SQG.WELD, 3S 40 1 400mm
KGY-M71CA-A0X METAL SQG.WELD, 3S 35 1 350mm
KGY-M71BA-A0X METAL SQG.WELD, 3S 30 1 300mm
KGY-M71AA-A0X METAL SQG.WELD, 3S 25 1 250mm
半蚀刻用
KHT-M71AA-11X METAL (S)WELD, 3S 530 1 530mm
KGY-M71EA-B0X METAL SQG.(S)WELD, 3S 1 440mm
KGY-M71DA-B0X METAL SQG.(S)WELD, 3S 1 400mm
KGY-M71CA-B0X METAL SQG.(S)WELD, 3S 1 350mm
KGY-M71BA-B0X METAL SQG.(S)WELD, 3S 1 300mm
KGY-M71AA-B0X METAL SQG.(S)WELD, 3S 1 250mm
URETHANE 3S
KHT-M71B3-00X URETHANE SQG., 3S 530 1 530mm
KGY-M71K3-A0X URE.SQG.ASSY, 3S 440 1 440mm
KGY-M71J3-A0X URE.SQG.ASSY, 3S 400 1 400mm
KGY-M71H3-A0X URE.SQG.ASSY, 3S 350 1 350mm
KGY-M71G3-A0X URE.SQG.ASSY, 3S 300 1 300mm
KGY-M71F3-A0X URE.SQG.ASSY, 3S 250 1 250mm
n
要点
刮刀刮取部的更换方法，请参照前述第4章“1. 刮刀刮取部的更换”。
n
要点
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
