2. 每月需实施的项目 3-8 第 3 章 定期保养项目 5 给 CX 轴滚珠丝杆加润滑油。 用润滑油枪 ( 标准枪嘴 ) 将指定的润滑油 (NSL) 从滚珠丝杆的润滑油注油嘴注入，直至注入的干 净润滑油从缝隙间溢出为止。 6 擦去多余的润滑油。 1. 用手左右移动相机单元，使润滑油遍布滚珠 丝杆。 2. 用无尘擦拭纸擦去滚珠丝杆两端部堆积的多 余润滑油。 7 将 CX 轴护盖和背面盖板装回原位。 1. 用十字螺丝刀将 CX 轴的护盖装…
2. 每月需实施的项目
3-7
第 3 章 定期保养项目
2.5 CX 轴、CY 轴与清洁装置
下面，介绍相机单元的 CX 轴、CY 轴的清洁与加油的方法。清洁装置也安装在 CY 轴上，请同时对清洁装置进行
清洁与加油。
2.5.1 CX 轴的清洁与加油
标准机型与选配机型 ( 选配有“网板自动更换单元”、“通用型网板托架”时 ) 在 CX 轴护盖的拆卸方法上有所不同。
在此，按“标准机型”与“选配机型”分别介绍对 CX 轴进行清洁与加油的方法。
█
标准机型时
1
e
将刮刀头移到正面一侧。
从印刷机正面操作。
1. 按急停按钮，打开正面安全机盖。
2. 握着把手，将刮刀头移动到印刷机正面一侧。
2
拆卸背面盖板。
1. 用十字螺丝刀拆卸印刷机背面盖板的 6 处螺
钉之后，将背面盖板向上提起取下。
c
注意
请注意不要使盖板跌落，以免砸伤脚。
2. 握着把手，将相机单元移动到印刷机背面一
侧，以便从背面拆卸 CX 轴的护盖。
3
拆卸 CX 轴的护盖。
从印刷机的背面，用十字螺丝刀拆卸固定 CX 轴
护盖的 8 处螺钉，取下 CX 轴的护盖。
4
清洁 CX 轴的滚珠丝杆。
1. 用无尘擦拭纸擦去 CX 轴滚珠丝杆的脏污润
滑油与尘屑。
2. 将相机单元移动到已擦拭的一侧，擦拭滚珠
丝杆上还未擦到的部位。
n
要点
仔细擦拭包括螺旋槽在内的滚珠丝杆全杆，并确认没有尘
屑残留。
拆卸CX轴的护盖
Step 3
十字螺丝刀
CX轴的护盖
把手
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
マシン背面側
55308-KMJ-00
清洁CX轴的滚珠丝杆
Step 4
无尘擦拭纸
相机单元
CX轴滚珠丝杆
55309-KMJ-00
拆卸背面盖板
标准机型
Step 2
螺钉 (6处)
背面盖板
1
2
3
4
5
6
1
2
3
4
5
6
55353-KMJ-00
2. 每月需实施的项目
3-8
第 3 章 定期保养项目
5
给 CX 轴滚珠丝杆加润滑油。
用润滑油枪 ( 标准枪嘴 ) 将指定的润滑油 (NSL)
从滚珠丝杆的润滑油注油嘴注入，直至注入的干
净润滑油从缝隙间溢出为止。
6
擦去多余的润滑油。
1. 用手左右移动相机单元，使润滑油遍布滚珠
丝杆。
2. 用无尘擦拭纸擦去滚珠丝杆两端部堆积的多
余润滑油。
7
将 CX 轴护盖和背面盖板装回原位。
1. 用十字螺丝刀将 CX 轴的护盖装回原位。
c
注意
请务必将 CX 轴护盖的前侧安装在 L 型金属件的上侧。
2. 用十字螺丝刀将背面盖板装回原位。
8
清洁 CX 轴的导轨。
从印刷机正面进行清洁。
1. 用无尘擦拭纸擦去 CX 轴导轨的脏污润滑油
与尘屑。
2. 将相机单元移动到已擦拭的一侧，擦拭导轨
上还没有擦到的部位。
n
要点
仔细擦拭包括移动导槽在内的导轨全轨，并确认没有尘屑
残留。
9
给 CX 轴导轨加润滑油。
用润滑油枪 ( 弯折型枪嘴 ) 将指定的润滑油 (NSL)
从导轨的上下润滑油注油嘴注入。
润滑油注油嘴在相机单元的两侧 ( 共 4 处 )。
0
擦去多余的润滑油。
1. 用手左右移动相机单元，使润滑油遍布导轨。
2. 用无尘擦拭纸擦去导轨滑块部堆积的多余润
滑油。
清洁CX轴的导轨
Step 8
无尘擦拭纸
相机单元
清洁装置
CX轴导轨
55311-KMJ-00
给CX轴的导轨加油
Step 9
润滑油枪
(弯折型枪嘴)
润滑油注油嘴
55312-KMJ-00
给CX轴的滚珠丝杆加油
Step 5
润滑油枪 (标准枪嘴)
润滑油注油嘴
CX轴的
滚珠丝杆
55310-KMJ-00
安装CX轴的护盖
Step 7
CX轴的护盖CX轴的护盖
CX轴的护盖
L型金属件 L型金属件
55354-KMJ-00
2. 每月需实施的项目
3-9
第 3 章 定期保养项目
█

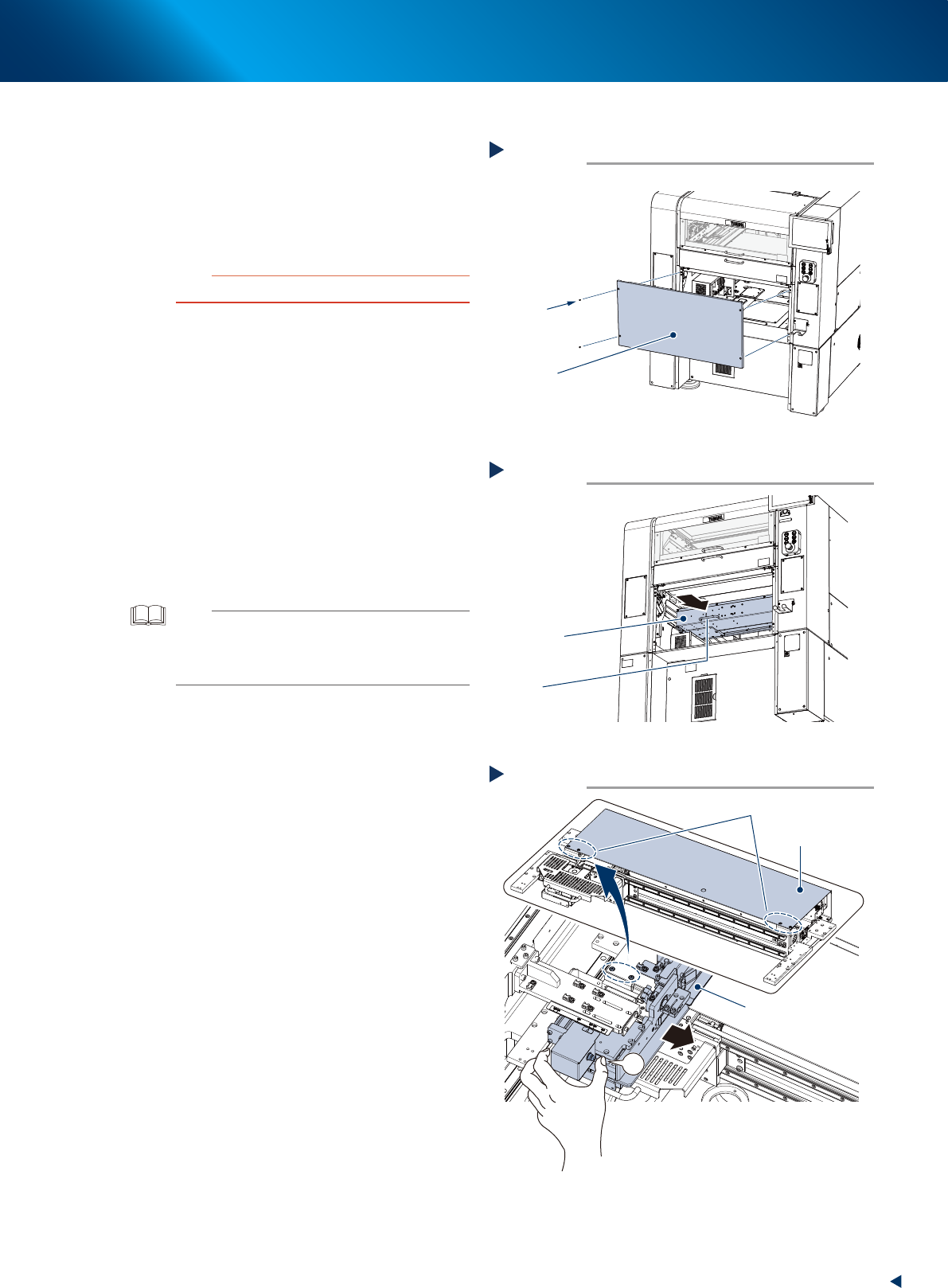

选配机型时
1
e
拆卸背面中央盖板。
1. 为了保障作业安全，按急停按钮，将印刷机
置于紧急停机状态。
2. 用十字螺丝刀拆下印刷机背面中央盖板的 4
处螺钉之后，取下背面中央盖板。
c
注意
请注意不要使盖板跌落，以免砸伤脚。
2
将相机单元移动到印刷机正面一侧。
从印刷机背面，握着把手将相机单元移动到印刷
机正面一侧。
3
拆卸 CX 轴护盖的前侧螺钉。
从印刷机正面拆卸。
1. 打开印刷机正面的安全机盖。
2. 按住右图中所示按钮，将通用型网板托架向
印刷机内侧移动，直到可以看见 CX 轴护盖
的前侧螺钉。
3. 用十字螺丝刀拆卸 CX 轴护盖的前侧螺钉 ( 左
右各2颗)。
参考
选配“标准 ( 固定 ) 网板托架 (L736×W736 以上网板
用 )”+“网板自动更换单元”的印刷机，拆卸 CX 轴护盖
的前侧螺钉的方法有所不同。详细内容，请参照本章后述
“标准 ( 固定 ) 网板托架 (L736×W736 以上 ) 时”。
拆卸背面中央盖板
选配机型
Step 1
螺钉 (4处)
背面中央盖板
55355-KMJ-00
将相机单元移动到印刷机正面一侧
印刷机正面
Step 2
把手
相机单元
55356-KMJ-00
拆卸CX轴护盖的前侧螺钉
印刷机正面
Step 3
通用型网板托架
边按按钮边向印刷机内侧移动
前侧螺钉 (左右各２颗)
CX轴的护盖
按
55357-KMJ-00
