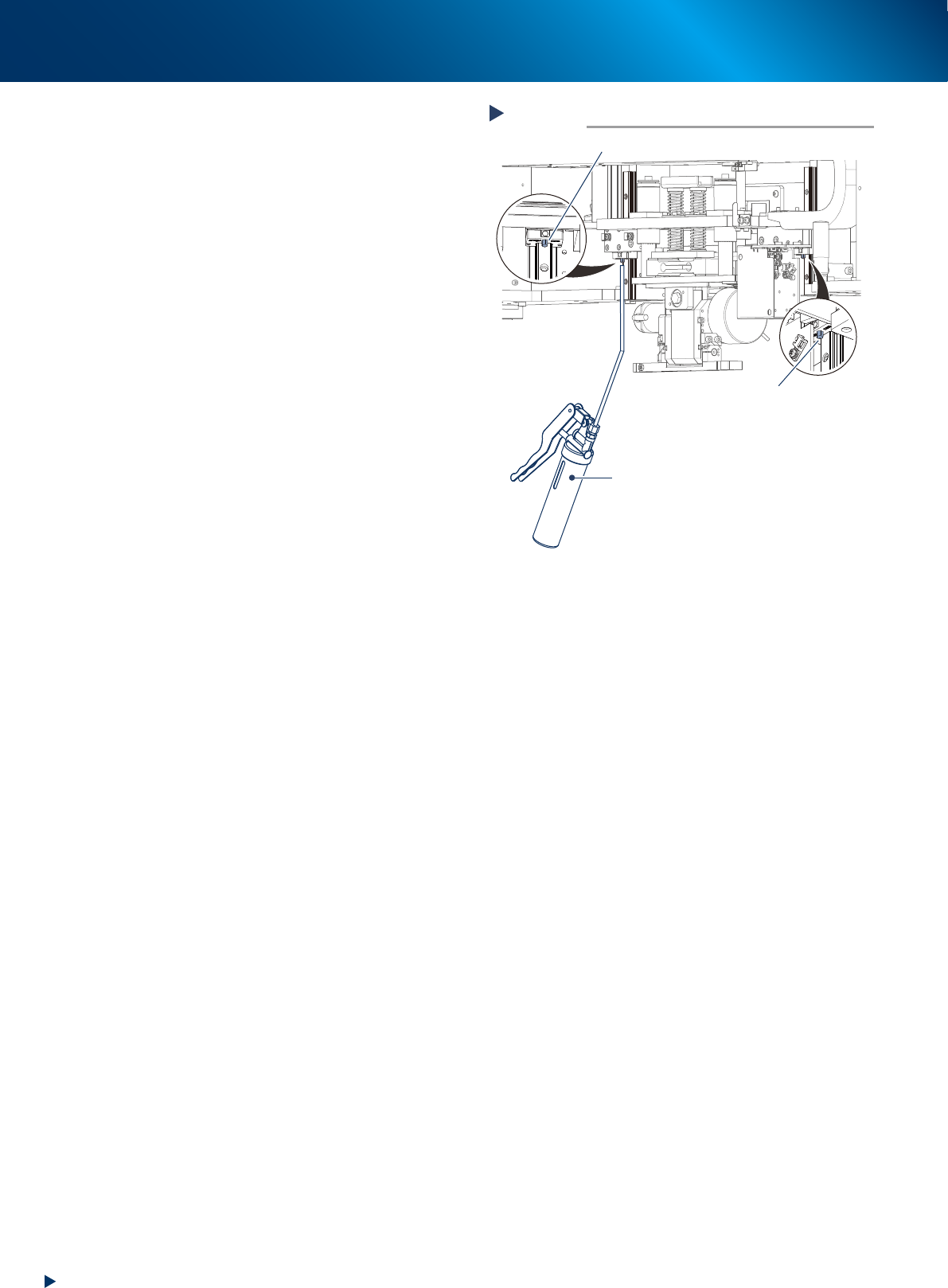

3. 每 3 个月需实施的项目 3-34 第 3 章 定期保养项目 9 给导轨加润滑油。 1. 给润滑油枪换上弯折型枪嘴。 2. 从导轨的润滑油注油嘴 (2 处 ) 将指定的润滑 油 (NSL) 注入，直至注入的干净润滑油从缝 隙间溢出为止。 3. 用无尘擦拭纸擦去溢出的多余润滑油。 0 将 SZ 轴的正面护盖装回原位。 用十字螺丝刀将 SZ 轴的正面护盖装回原位。 给SZ轴的导轨加润滑油 Step 9 润滑油枪 (弯折型枪嘴) 导轨的…

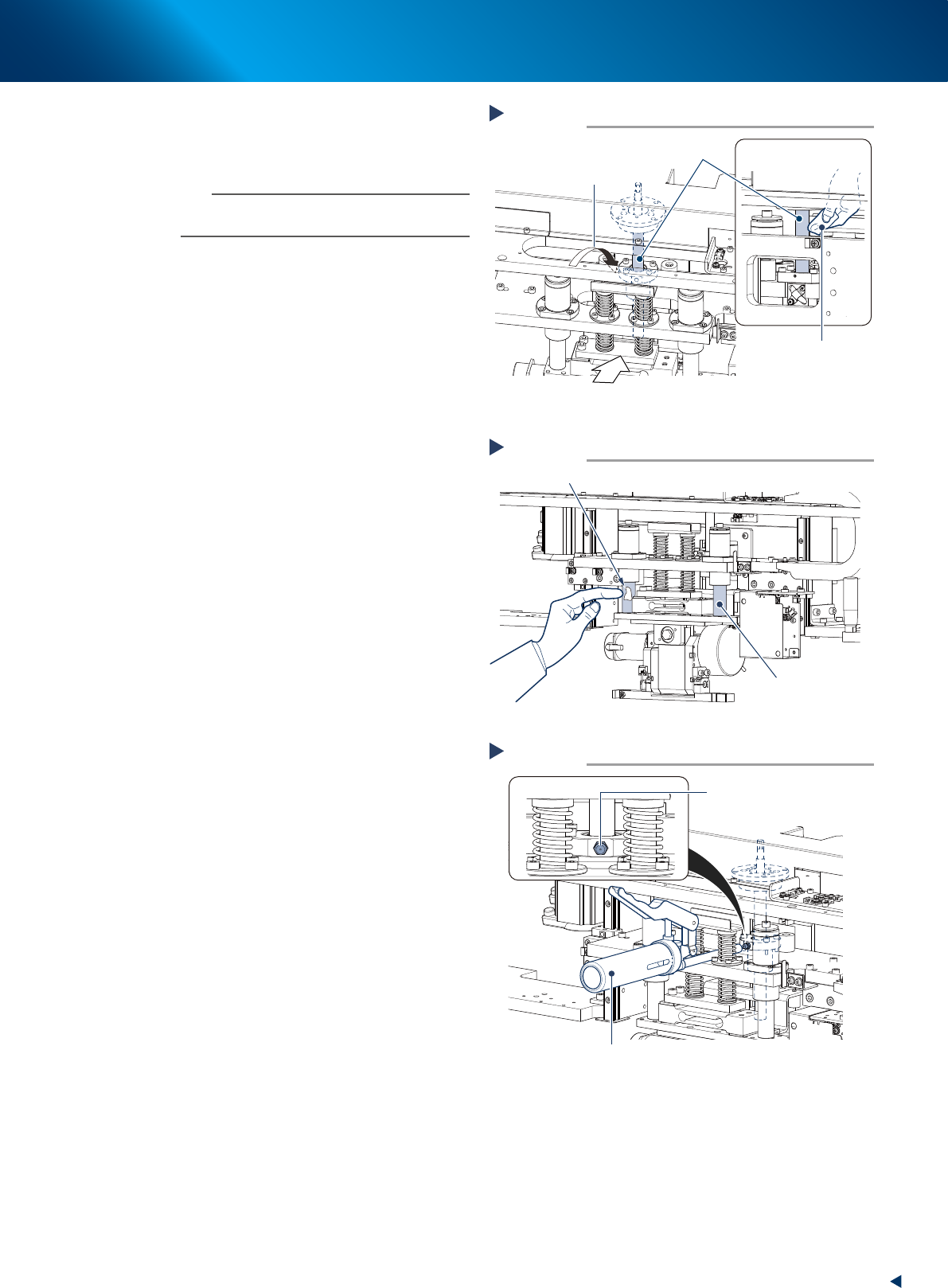

3. 每 3 个月需实施的项目
3-33
第 3 章 定期保养项目
6
清洁 SZ 轴的滚珠丝杆。
从右图中箭头所示之处将手伸入，用无尘擦拭纸
擦去 SZ 轴滚珠丝杆 (1 处 ) 的脏污润滑油与尘屑。
n
要点
仔细擦拭包括螺旋槽在内的滚珠丝杆全杆，并确认没有尘
屑残留。
7
给导轴涂抹润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在导
轴 (2 处 ) 的表面。
8
给滚珠丝杆加润滑油。
1. 用润滑油枪 ( 标准枪嘴 ) 从滚珠丝杆的润滑
油注油嘴 (1 处 ) 将指定的润滑油 (NSL) 注入，
直至注入的干净润滑油从缝隙间溢出为止。
2. 用无尘擦拭纸擦去溢出的多余润滑油。
清洁SZ轴的滚珠丝杆
Step 6
从背面看时
滚珠丝杆
从此处将手伸入
无尘擦拭纸
印刷机正面
55335-KMJ-10
给SZ轴导轴涂抹润滑油
Step 7
导轴
指定润滑油
55336-KMJ-10
给SZ轴滚珠丝杆加油
Step 8
润滑油枪 (标准枪嘴)
从正面看时
滚珠丝杆的
润滑油注油嘴
55344-KMJ-00

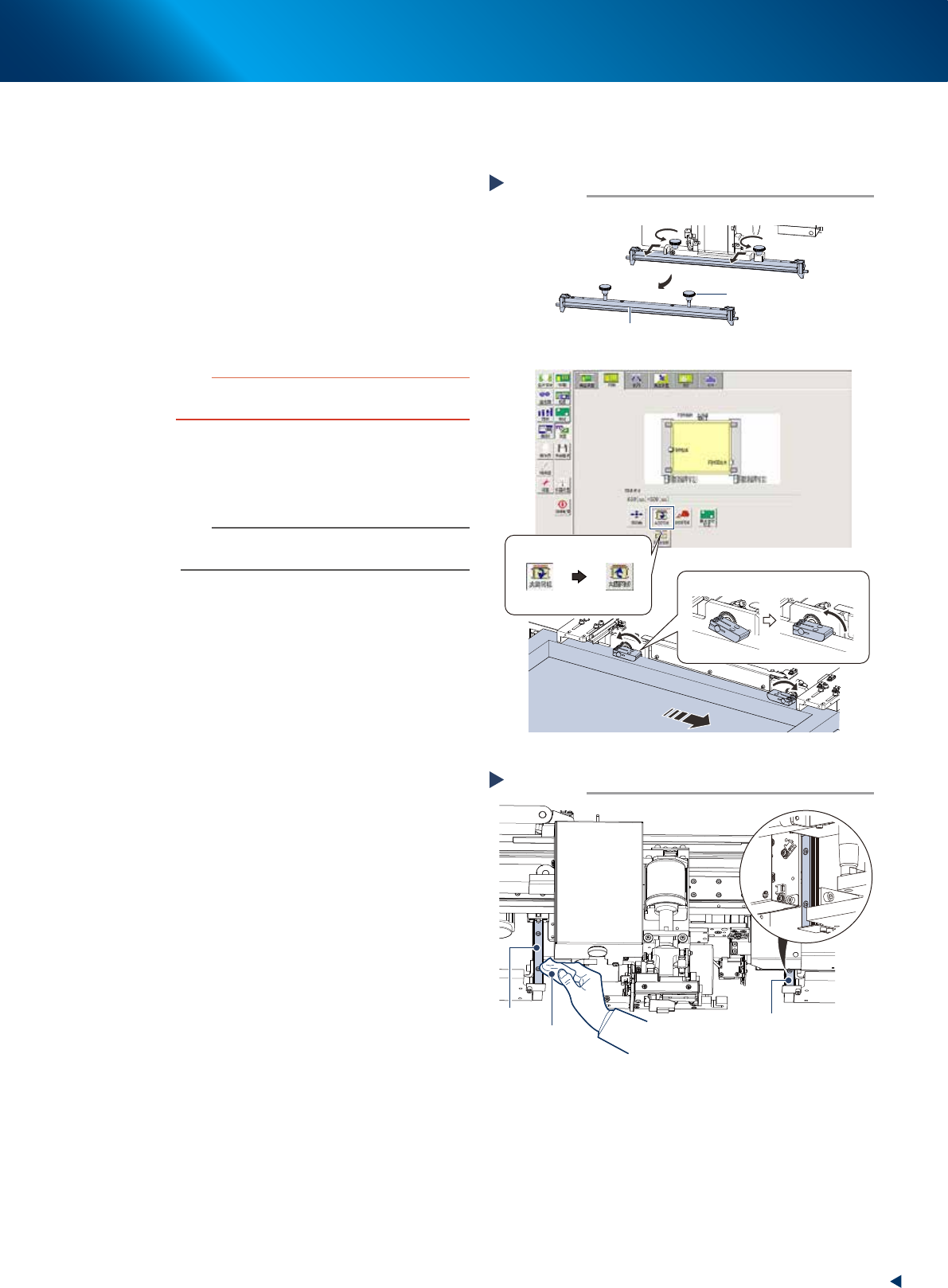

3. 每 3 个月需实施的项目
3-35
第 3 章 定期保养项目
3.5.2 配备 PSC 时 SZ 轴的清洁与加油
选配有 PSC 时，为了便于作业，建议先给 SZ 轴的导轨进行清洁并加油，再给导轴、滚珠丝杆进行清洁并加油。
1
e
拆卸刮刀和网板。
1. 按急停按钮，打开印刷机正面的安全机盖。
2. 握着把手，将刮刀头移动到印刷机正面一侧。
3. 将刮刀的固定旋钮向逆时针方向拧松之后，
从刮刀架上拆下刮刀。
4. 按 [ 装置 ] -“网板”页面的 [ 网板夹固 ] 按钮，
使 4 处网板固定夹解锁。
5. 将网板从前侧抽出。
c
注意
请务必拆卸刮刀和网板。如果不拆卸，在后述 Step5 中可
能会与 SZ 轴发生碰撞。
2
清洁 SZ 轴的导轨。
用无尘擦拭纸擦去 SZ 轴导轨 (2 处 ) 的脏污润滑
油与尘屑。
n
要点
仔细擦拭包括移动导槽在内的导轨全轨，并确认没有尘屑
残留。
网板
拆卸刮刀和网板
Step 1
■ 拆卸网板
■ 拆卸刮刀
刮刀
刮刀固定旋钮
[夹固网板] 按钮
夹固 松开
夹固 松开
56307-KMJ-00
清洁SZ轴的导轨
Step 2
无尘擦拭纸
导轨
导轨
55346-KMJ-00
