1. 印刷机的规格
A-7
附录
1.5 逆变器

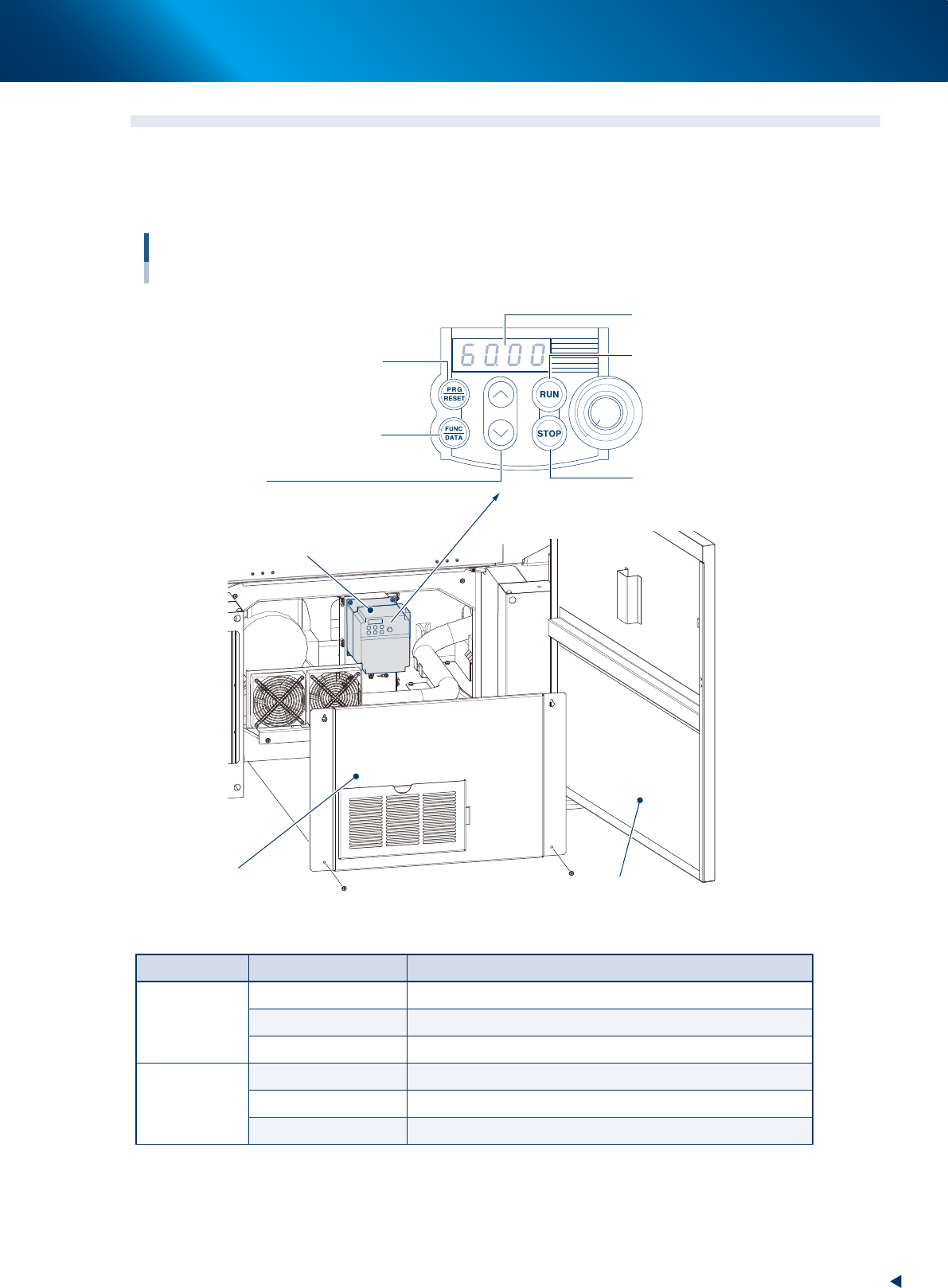

YSP10 印刷机内的吸入式鼓风机使用了逆变器。逆变器或吸入式鼓风电机发生故障时，印刷机的操作画面会显
示错误警告画面，逆变器的显示窗中也会显示错误代码。需要确认逆变器显示窗中显示的错误代码时，请参照
下图，打开印刷机正面下方的机门并拆下里侧盖板，可以在 LED 显示窗中确认错误代码。
逆变器
吸入式鼓风机用
印刷机正面下方机门
里侧盖板
[PRG / RESET (程序／复位)] 按钮
操作面板
LED显示窗
[RUN (运行)] 按钮
使电机开始运行。
使电机停止运行。
(参照下表)
(参照下表)
选择要设定的项目，更改功能代码的数据等时使用。
[STOP (停止)] 按钮
箭头按钮
逆变器
[FUNC / DATA (功能／数据)] 按钮
55A06-KMJ-00
►
操作面板按钮
按钮名 操作模式 功能概要
PRG/RESET
运行模式时 按此按钮，切换到程序模式。
程序模式时 按此按钮，切换到运行模式。
报警模式时 解决了报警原因之后，按此按钮，解除报警，切换到运行模式。
FUNC/DATA
运行模式时 切换运行状态监控屏 ( 输出频率、输出电流、输出电源等 )。
程序模式时 显示功能代码与确定数据。
报警模式时 显示报警详细信息。
1. 印刷机的规格
A-8
附录
►
逆变器的错误代码一览
n
注意
逆变器发生异常时，请确认 LED 显示窗中显示的错误代码 ( 下表 ) 并与销售代理商或本公司联系。
代码 错误 错误现象
0c1
0c2
0c3
瞬间过电流
逆变器输出电流的瞬间值超过了过电流规定值。
0c1 ：加速时发生了过电流。
0c2 ：减速时发生了过电流。
0c3 ：等速时发生了过电流。
0u1
0u2
0u3
过电压
直流中间电路的电压超过了过电压规定值。
0c1 ：加速时发生了过电压。
0c2 ：减速时发生了过电压。
0c3 ：等速时发生了过电压。
lu
电压不足 直流中间电路的电压低于电压不足规定值。
lin
输入缺相 判断为输入缺相或电源的相间不平衡过大。
0pl
输出缺相 发生了输出缺相。
0h1
冷却扇过热 冷却扇的温度上升。
0h2
外部报警 输入了外部警报 (“THR”)。
0h4
电机保护 (PTC 热敏电阻 ) 电机的温度异常上升。
0h6
充电电阻过热 逆变器的内置充电电阻器过热。
dbh
制动电阻器过热 制动电阻器用热保护功能启动了。
0l1/0l2
电机１过负荷 / 电机２过负荷
第１电机或第２电机的电机过负荷检出用的电子热保护功
能启动了。
0lu
逆变器过负荷 逆变器内部的温度异常上升。
er1
内存错误 发生了数据写入异常等错误。
er2
触摸屏通信错误 遥控触摸屏 ( 选购件 ) 与逆变器之间发生了通信错误。
er3
CPU 错误 发生了 CPU 失控等错误。
er6
运行动作错误 因操作方法错误而报错。
er7
调整错误 自动调整失败了。
er8
RS-485 通信错误 RS-485 通信发生了通信错误。
erf
电压不足时数据保存错误
在触摸屏设定的频率命令、PID 进程命令、定时运行的定
时时间以及用箭头按钮设定的命令，在切断电源时未能正
确保存。
err
模拟故障 显示发生了错误。
cof
检出 PID 反馈信号线断线 PID 反馈信号线断线了。
erd
检出失调 ( 同步电机驱动用 ) 检出了同步电机失调。
