2. 日常点检与清洁 2-8 第 2 章 日常保养项目 2.6.2 可拆卸型 如果粘附有锡膏等脏污，请按照下列步骤将防滴板拆下再清洁。 1 拆卸防滴板。 1. 将防滴板的固定旋钮按逆时针方向旋转拧 松。 2. 如右图所示，将防滴板从刮刀头上拆下。 参考 固定旋钮即使拧松也不 会脱落。 2 清洁防滴板。 用浸有少量无水乙醇的无尘擦拭纸擦去防滴板 上粘附的锡膏等脏污。 3 安装防滴板。 1. 如右图所示，将防滴板装回刮刀头。 2. 将防滴板…
2. 日常点检与清洁
2-8
第 2 章 日常保养项目
2.6.2 可拆卸型
如果粘附有锡膏等脏污，请按照下列步骤将防滴板拆下再清洁。
1
拆卸防滴板。
1. 将防滴板的固定旋钮按逆时针方向旋转拧
松。
2. 如右图所示，将防滴板从刮刀头上拆下。
参考
固定旋钮即使拧松也不会脱落。
2
清洁防滴板。
用浸有少量无水乙醇的无尘擦拭纸擦去防滴板
上粘附的锡膏等脏污。
3
安装防滴板。
1. 如右图所示，将防滴板装回刮刀头。
2. 将防滴板的固定旋钮按顺时针方向旋转拧
紧。

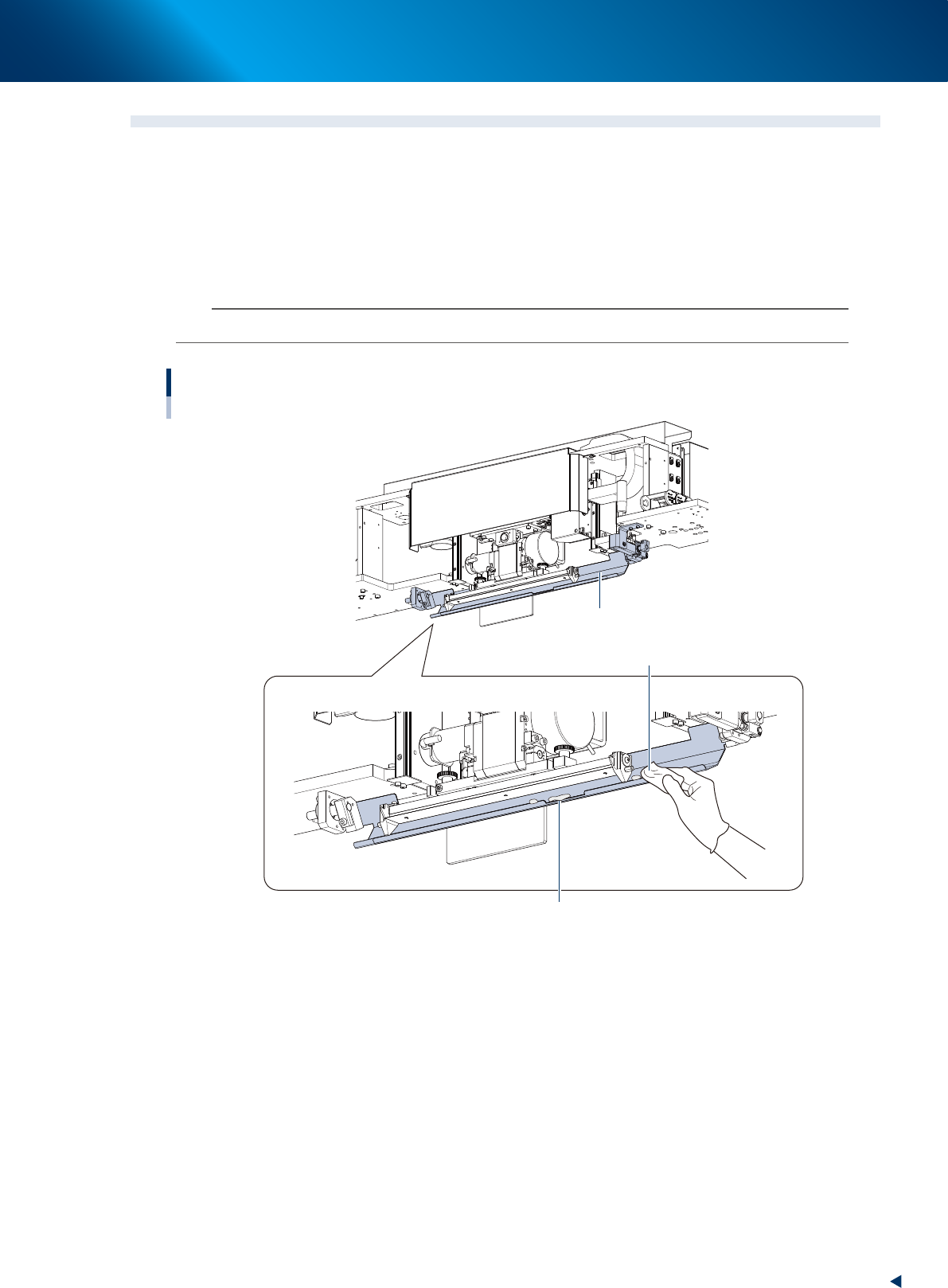

拆卸防滴板
防滴板
Step 1
55210-KMJ-00
清洁防滴板
Step 2
无尘擦拭纸 (少量无尘乙醇)
锡膏
55211-KMJ-00
防滴板的安装
防滴板
Step 3
55212-KMJ-00
第 3 章定期保养项目
目 录
1. 进行维护保养作业之前 3-1
2. 每月需实施的项目 3-2
2.1 矩阵式顶板的清洁 ...................................................................... 3-2
2.2 侧夹板的动作确认 ...................................................................... 3-3
2.3 基板压板的动作确认 .................................................................. 3-4
2.4 吸入式鼓风机 ............................................................................. 3-5
2.4.1 过滤器的清洁与更换 3-5
2.4.2 鼓风软管的目视检查 3-6
2.5 CX 轴、CY 轴与清洁装置 ........................................................... 3-7
2.5.1 CX 轴的清洁与加油 3-7
2.5.2 CY 轴与清洁装置的清洁与加油 3-13
2.6 网板托架 ................................................................................... 3-16
2.6.1 网板托板的点检与清洁 3-16
2.7 底座部、其它............................................................................ 3-17
2.7.1 冷却扇过滤网的点检与清洁 3-17
2.7.2 过滤杯的清洁与气、雾滤芯的更换 3-18
3. 每 3 个月需实施的项目 3-21
3.1 W 轴 .......................................................................................... 3-21
3.1.1 W 轴的清洁与加油 3-21
3.2 PU 轴 ........................................................................................ 3-24
3.2.1 PU 轴的清洁与加油 3-24
3.3 Z 轴 ........................................................................................... 3-26
3.3.1 Z 轴的清洁与加油 3-26
3.4 SY 轴 ........................................................................................ 3-29
3.4.1 SY 轴的清洁与加油 3-29
3.5 SZ 轴 ......................................................................................... 3-31
3.5.1 SZ 轴的清洁与加油 3-31
3.5.2 配备 PSC 时 SZ 轴的清洁与加油 3-35
4. 每 6 个月需实施的项目 3-39
4.1 X轴与Y轴 ............................................................................... 3-39
4.1.1 X 轴、Y 轴的清洁与加油 3-39
