2. 进行维护保养作业之前的准备 1-7 第 1 章 关于维护保养 2.2.2 需要定期更换的配件 建议定期更换的配件 溶剂泵、溶剂泵用过滤器、鼓风软管 溶剂泵 溶剂泵用过滤器 鼓风软管 溶剂瓶 55402-KMJ-00 更换对象 配件名 配件编号 所需数量 备注 溶剂泵 PUMP KHU-M3756-01X 1 作动次数每达 144 万次需更换 1 次 ( 作动次数在“履历 2 ”画面的 “清 洁装置”页面中查看 ) 溶剂泵用过滤器 …
2. 进行维护保养作业之前的准备
1-6
第 1 章 关于维护保养
█

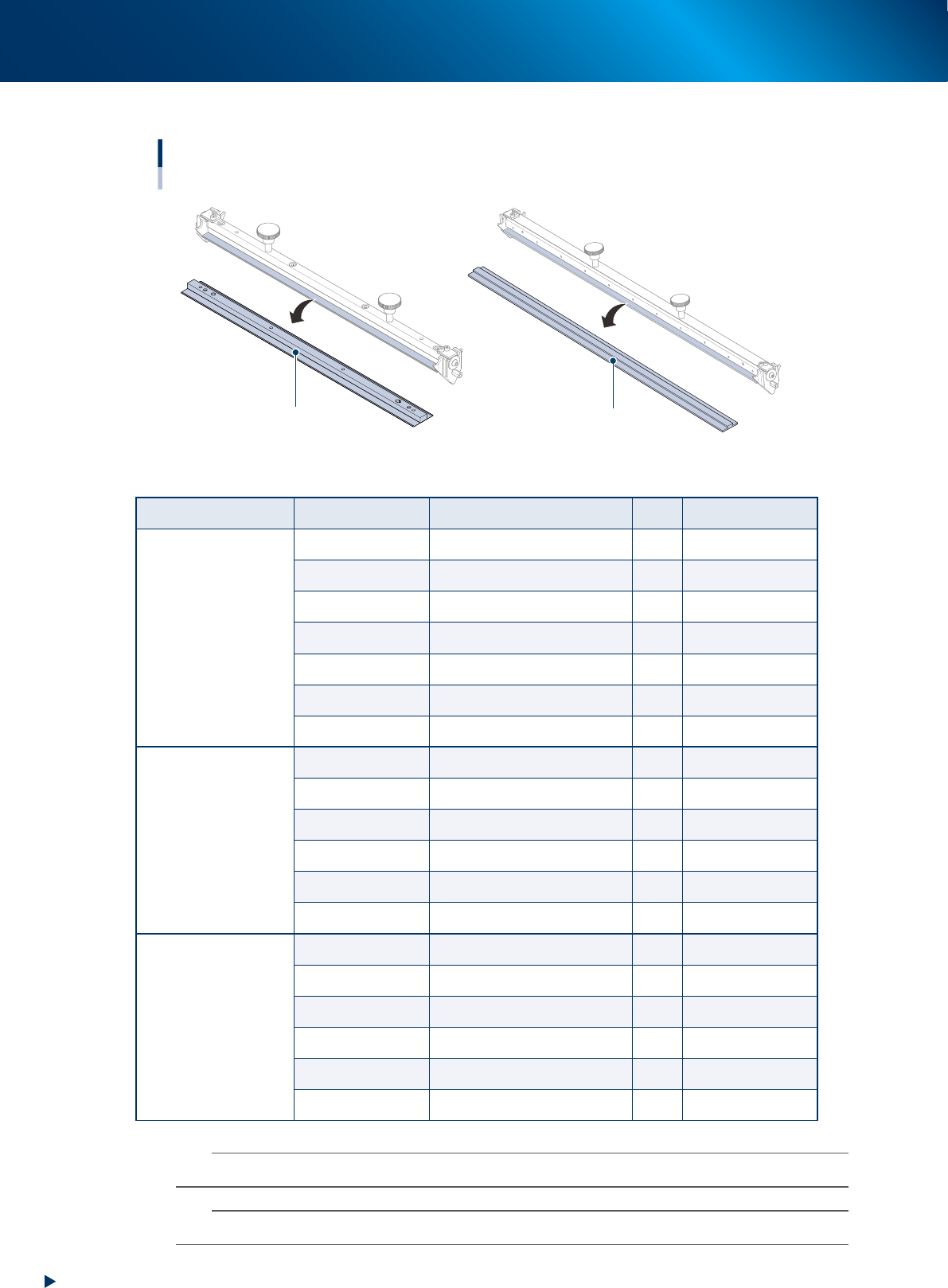

刮刀的刮取部
刮刀刮取部
金属刮刀的刮取部
橡胶刮刀的刮取部
3S金属刮刀
3S橡胶刮刀
55104-KMJ-00
►
3S 刮刀
对象 配件编号 配件名 数量 备注
标准 METAL 3S
KMJ-M71GA-00X METAL SQG. 3S 620 1 620mm
KHT-M71AA-02X METAL SQG. 3S 530 1 530mm
KGY-M71EA-A0X METAL SQG.WELD, 3S 44 1 440mm
KGY-M71DA-A0X METAL SQG.WELD, 3S 40 1 400mm
KGY-M71CA-A0X METAL SQG.WELD, 3S 35 1 350mm
KGY-M71BA-A0X METAL SQG.WELD, 3S 30 1 300mm
KGY-M71AA-A0X METAL SQG.WELD, 3S 25 1 250mm
半蚀刻用
KHT-M71AA-11X METAL (S)WELD, 3S 530 1 530mm
KGY-M71EA-B0X METAL SQG.(S)WELD, 3S 1 440mm
KGY-M71DA-B0X METAL SQG.(S)WELD, 3S 1 400mm
KGY-M71CA-B0X METAL SQG.(S)WELD, 3S 1 350mm
KGY-M71BA-B0X METAL SQG.(S)WELD, 3S 1 300mm
KGY-M71AA-B0X METAL SQG.(S)WELD, 3S 1 250mm
URETHANE 3S
KHT-M71B3-00X URETHANE SQG., 3S 530 1 530mm
KGY-M71K3-A0X URE.SQG.ASSY, 3S 440 1 440mm
KGY-M71J3-A0X URE.SQG.ASSY, 3S 400 1 400mm
KGY-M71H3-A0X URE.SQG.ASSY, 3S 350 1 350mm
KGY-M71G3-A0X URE.SQG.ASSY, 3S 300 1 300mm
KGY-M71F3-A0X URE.SQG.ASSY, 3S 250 1 250mm
n
要点
刮刀刮取部的更换方法，请参照前述第4章“1. 刮刀刮取部的更换”。
n
要点
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
2. 进行维护保养作业之前的准备
1-7
第 1 章 关于维护保养
2.2.2 需要定期更换的配件
建议定期更换的配件
溶剂泵、溶剂泵用过滤器、鼓风软管
溶剂泵
溶剂泵用过滤器
鼓风软管
溶剂瓶
55402-KMJ-00
更换对象 配件名 配件编号 所需数量 备注
溶剂泵 PUMP KHU-M3756-01X 1
作动次数每达 144 万次需更换 1 次
( 作动次数在“履历 2”画面的“清
洁装置”页面中查看 )
溶剂泵用过滤器 FILTER SUB ASSY KHT-M362E-20X 1
更换溶剂泵时或每２年需更换 1 次
鼓风软管 TUBE 25 KMJ-M3708-00X 1
基板的总生产张数每达到 300 万张
需更换 1 次
电磁阀 VALVE KLW-M91V1-00X 1 每驱动 2000 万次需更换 1 次
n
要点
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
2. 进行维护保养作业之前的准备
1-8
第 1 章 关于维护保养
2.3 维护保养工具
n
要点
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
2.3.1 清洁工具
►
清洁工具列表 ( 选购件 )
名称 配件名 配件编号 备注
棉棒 (15mm)
SWAB KGA-M3802-00X
CLEANER
，
VISION SET
(KHW-M3801-A0X)
气吹毛刷
BLOWER KGA-M3803-00X
镜头清洁剂、擦镜纸
CLEANER
，
LENS KGA-M3801-00X
吸尘工具
VACUUM ASSY KHY-M88V0-A0X
清洁用 ( 吸尘 )
喷气工具
AIR BLOW TOOL KU4-M8590-00X
2.3.2 加油工具、润滑油
►
加油工具、润滑油列表 ( 随机附件、选购件 )
名称 配件名 配件编号 备注
润滑油
GREASE PACK
(
NSL
)
K48-M3851-10X
标准随机附件、
NSL
润滑油
用于所有轴的滚珠丝杆与导轨
润滑油枪 ( 带标准枪嘴 )
GREASE GUN K48-M3852-01X
•
选购件
• GREASE GUN SET
KHW-M3852-A0X
润滑油枪用枪嘴 ( 软管型 )
GREASE NOZZLE K48-M3857-00X
润滑油枪用枪嘴 (30°弯折型 )
GREASE NOZZLE K48-M3854-00X
清洁擦拭纸
WIPER KGS-M3840-00X
选购件
█
润滑油使用注意事项
w
警告
润滑油、润滑脂等一旦误入眼睛有引发炎症的危险。使用时，请务必戴上防护眼镜。
w
警告
润滑油、润滑脂等接触皮肤有引发炎症的危险。使用时，请务必戴上防护手套。
w
警告
不小心误饮误食润滑油、润滑脂等，有导致腹泻、呕吐等症状发生。
c
注意
为防止灰尘、水分等混入润滑油，使用之后，请密封容器，在避开日光直射，远离火光、热源的阴暗场所妥善保管。
