3. 传送带的更换
4-9
第 4 章 配件的更换方法
0
确认传送带的安装状态。
1. 关闭印刷机的安全机盖、维护保养用盖板和
下部机门之后，解除印刷机的紧急停机状态。
2. 再次按 [ 装置 ] -“清洁装置”页面的 [ 连结 ]
按钮。清洁装置将移回原来的位置 ( 最前侧 )
之后，解除与相机单元的连结状态。
3. 按 [ 装置 ] -“传送装置”页面的 [ 传入基板 ]、
[ 传出基板 ] 按钮，传送数张基板，确认传板
动作。
4. 用手使传送带移动，确认传送带是否存在转
动不顺畅或过于挠曲。
如果存在，请确认传送带的安装状态，以及
重新调整带轮托架 ( 或带轮 ) 的位置。
确认传板动作
Step 10
[传出基板] 按钮 [传入基板] 按钮
56401-KMJ-00
3. 传送带的更换
4-10
第 4 章 配件的更换方法
█
中央传送单元用传送带的更换
更换入口、出口传送单元 ( 传出侧加长传送单元 ) 用传送带时，请参照本章前述“入口、出口传送单元 ( 或传
出侧加长传送单元 ) 用传送带的更换”。
4
放松传送带。
►
基准侧
用内六角扳手 (4mm) 拧松带轮托架的固定螺
栓，并将螺栓向放松传送带的方向滑动。
►
可调侧
•
标准机型
用内六角扳手 (4mm) 拧松带轮固定螺栓，并
将带轮向放松传送带的方向滑动。
•
L650 规格的机型
用内六角扳手 (5mm) 拧松带轮，并将带轮向
放松传送带的方向滑动。
5
拆卸传送带。
1. 用内六角扳手 (2.5mm) 拧松联轴器的固定螺
栓，将联轴器向印刷机背面一侧滑动。
2. 将传送带从带轮上拆下，从驱动用带轮与联
轴器之间空出的空隙中取出。
拆卸传送带
Step 5
需拆卸的传送带
驱动用带轮
联轴器
空隙
内六角扳手 (2.5mm)
55420-KMJ-00

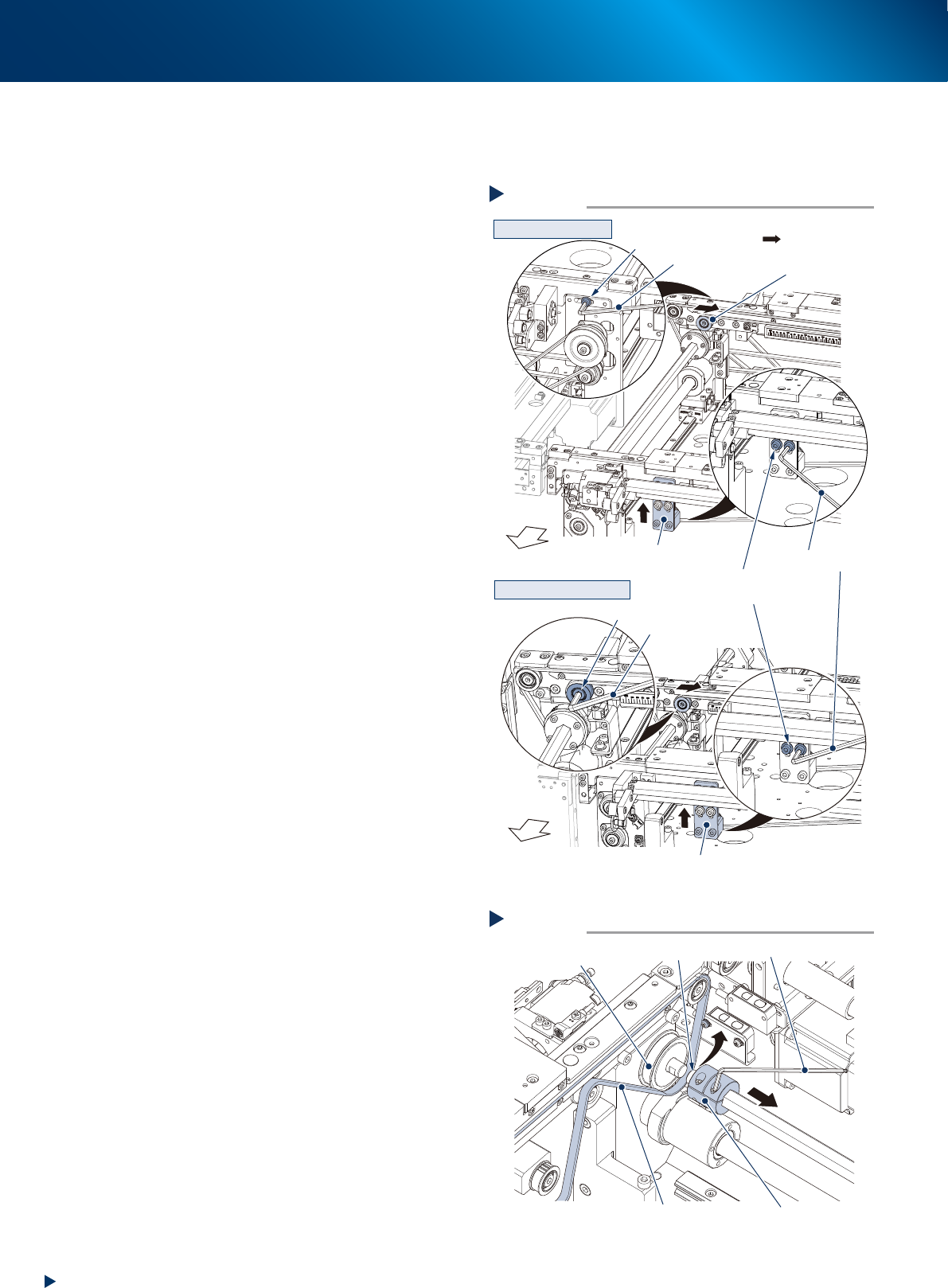

Step 4
带轮
标准机型的传送单元
L650规格机型的传送单元
放松传送带
带轮托架的
固定螺栓
带轮托架
带轮托架
带轮固定螺栓
施加张力的带轮
内六角扳手 (4mm)
内六角扳手 (4mm)
内六角扳手 (5mm)
印刷机正面
印刷机正面
放松传送带的方向
55419-KMJ-10
3. 传送带的更换
4-11
第 4 章 配件的更换方法
6
清洁传送带导轨与带轮。
1. 用吸尘工具 ( 选购件 ) 清除传送带导轨与传
感器部等粘附的传送带磨损粉。
2. 带轮表面若有传送带的磨损粉变黑固着时，
可用塑料刮片等除去。
3. 若用吸尘工具无法完全清除传送带导轨粘附
的磨损粉时，可以软刷等清除。
7
安装新的传送带。
按照与 Step4 〜 5 相反的步骤安装新的传送带。
1. 将新的传送带挂在带轮上定位。
2. 将联轴器退回原来的位置并拧紧固定螺栓。
3. 将带轮托架或带轮固定螺栓移动到作记号的
位置并预拧紧固定螺栓。
8
测定传送带的张力。
使用张力计在右图所示位置测定传送带的张力。
►
张力规格值
基准侧、可调侧 ：24 〜 34N(256 〜 305Hz)
►
张力计设定值
WEIGHT : 2.5(g/m
•
mm)
WIDTH : 6(mm)
•
标准机型
SPAN( 基准侧 ) : 111(mm)
SPAN( 可调侧 ) : 77(mm)
•
L650 规格的机型
SPAN( 基准侧 ) : 111(mm)
SPAN( 可调侧 ) : 70(mm)
9
调节张力。
1. 根据测定的张力结果，调整带轮托架 ( 或带
轮 ) 的位置，使传送带的张力进入规格值范
围以内。
2. 张力进入规格值范围以内之后，拧紧在
Step7 中预拧紧的固定螺栓进行固定。
n
注意
中央传送单元的固定螺栓的拧紧扭矩如下所示。请注意不
要拧得过紧。
带轮固定螺栓 ：5.5N
•
m
带轮托架固定螺栓 ：5.5N
•
m

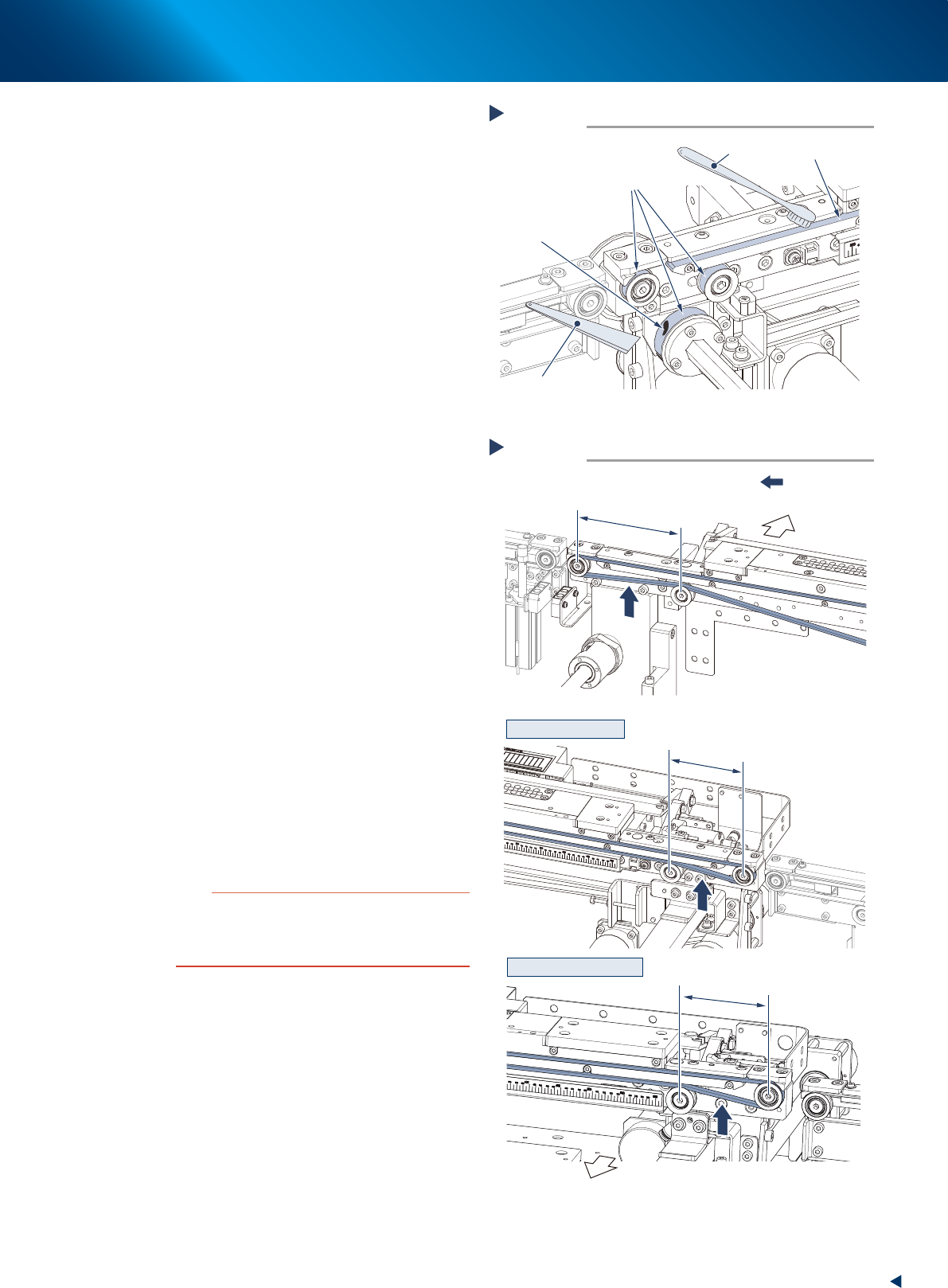

清洁传送带导轨与带轮
Step 6
■ 以印刷机背面(可调侧)为例
塑料刮片
带轮表面
软刷
传送带导轨
固着的
传送带磨损粉
55421-KMJ-00
Step 8
■ 可调侧
■ 基准侧
SPAN 111mm
SPAN 77mm
SPAN 70mm
标准机型的传送单元
L650规格机型的传送单元
测定传送带的张力
：张力测定位置
印刷机正面
印刷机正面
55422-KMJ-10
