1. 印刷机的规格
A-4
附录
1.3.1 PREVIOUS INTERFACE
只要符合下列 1 〜 3 的条件，便开始传入基板。
1. 本机处于可传入基板的状态 ( BUSY OUT ∶ ON )
2. 从上游机输入了传入基板的信号 ( BA IN ∶ ON )
3. 从上游机输入了正在自动运行的信号 ( UR IN ∶ ON )
n
要点
· 基板传入过程中，如果上游机切断了 (OFF 状态 ) 正在自动运行的信号 (UR IN) 时，暂时停止传入基板。
· 判断传入的基板已经通过入口传感器后，切断 BUSY OUT 信号 (OFF 状态 )。
· BUSY OUT 和 BA IN 信号都被切断时 (OFF 状态 )，结束传入基板。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DC +24V
PNP 输入
DC +24V
PNP 输入
输入
继电器输出
继电器输出
继电器输出
继电器输出
继电器输出
输入
输入
I/O BOARD
7
12
4
8
1
14
11
3

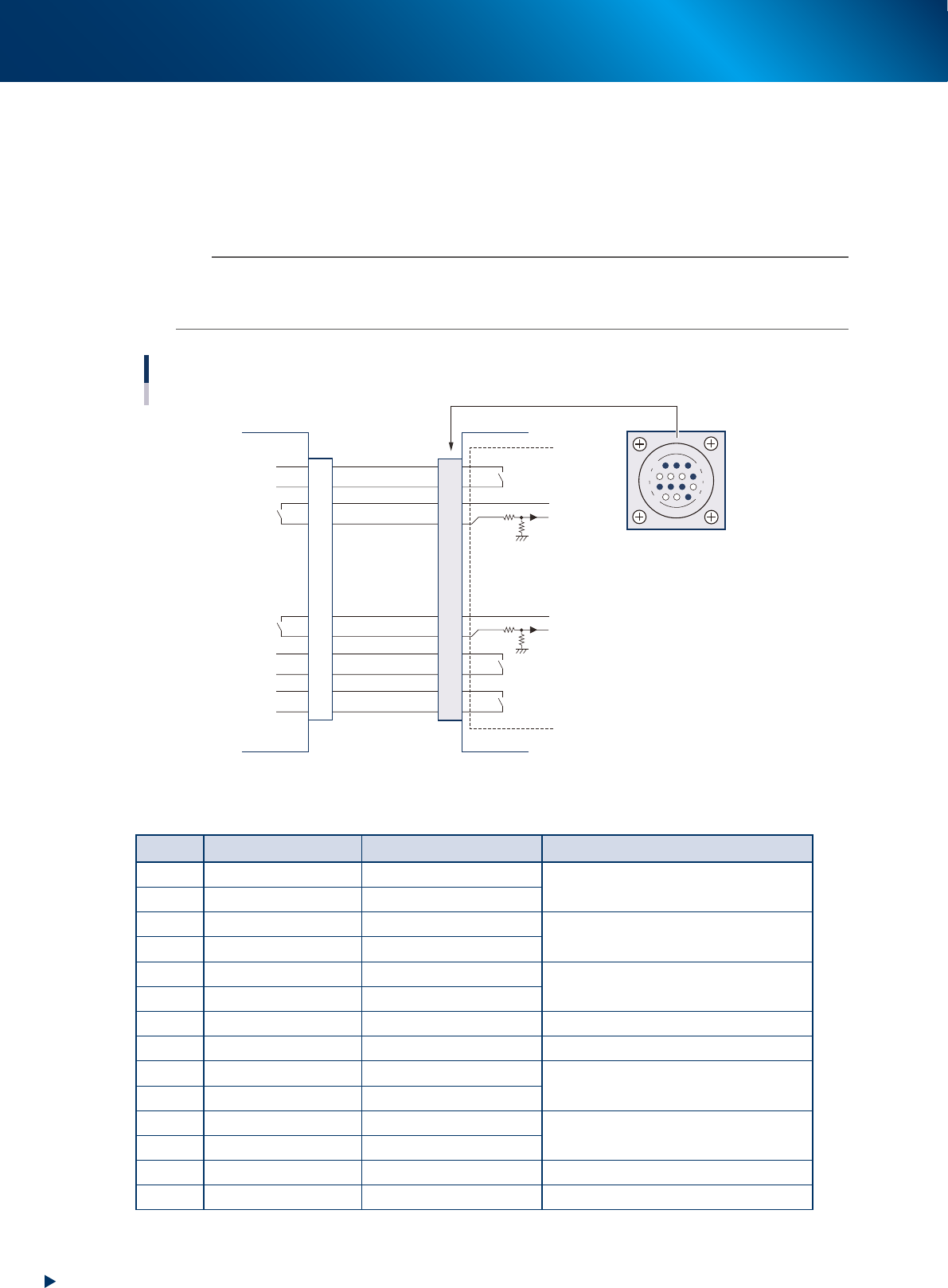

PREVIOUS INTERFACE 电路
印刷机与前工序机的连接
本印刷机
PREVIOUS INTERFACE
前工序机
NEXT INTERFACE
AMP 206043-1
(14针连接器)
55A03-KMJ-00
►
传送基板的信号 (PREVIOUS INTERFACE)
Pin No. 信号名 输入输出信号 信号内容
1 BUSY OUT (output) 继电器触点输出
本印刷机输出正在传入基板的信号
2 BUSY OUT (output) 继电器触点输出
3 BA IN (com) DC +24V
从前工序机输入可传出基板的信号
4 BA IN (input) PNP 输入
5 嵌合专用 防止误插入
防止错误连接
6 嵌合专用 防止误插入
7 空脚
8 空脚
9 UR IN (com) DC +24V
从前工序机输入正在自动运行的信号
10 UR IN (input) PNP 输入
11 LR OUT 继电器触点输出
本印刷机输出正在自动运行的信号
12 LR OUT 继电器触点输出
13 未使用
14 未使用
1. 印刷机的规格
A-5
附录
1.3.2 NEXT INTERFACE
只要符合下列 1 〜 3 的条件，便开始传出基板。
1. 本机处于可传出基板的状态 ( BA OUT ∶ ON )
2. 从下游机输入了传入基板的信号 ( BUSY IN ∶ ON )
3. 从下游机输入了正在自动运行的信号 ( LR IN ∶ ON )
n
要点
· 基板传出过程中，下游机切断了 (OFF 状态 ) 正在自动运行的信号 (LR IN) 时，暂时停止传出基板。
· 判断传出的基板已经通过出口传感器后，切断 BA OUT 信号 (OFF 状态 )。
· BUSY IN 和 BA OUT 信号都被切断时 (OFF 状态 )，结束传出基板。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
继电器输出
输入
输入
继电器输出
继电器输出
14
11
12
7
4
8
3
1

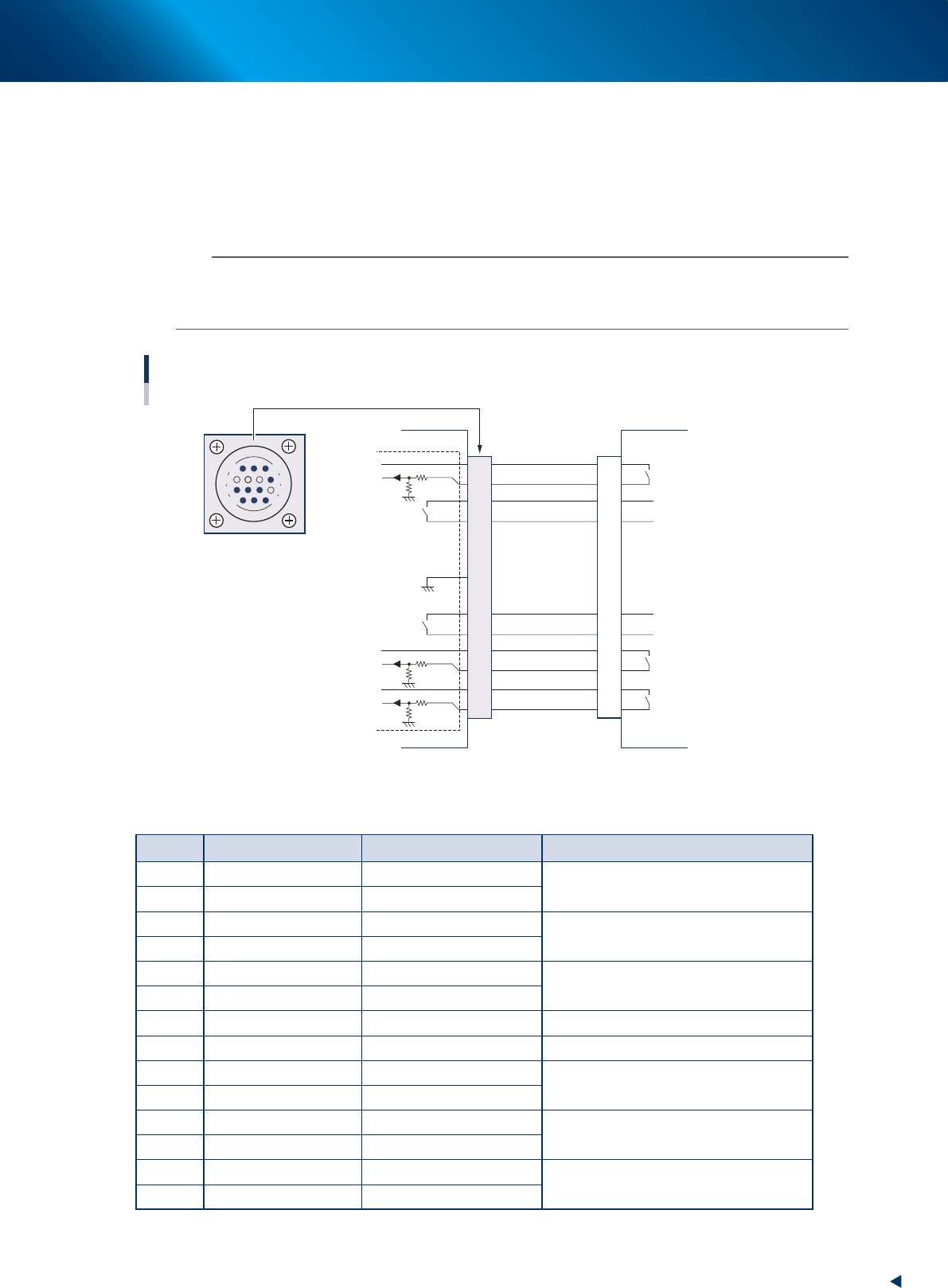

NEXT INTERFACE 电路
印刷机与后工序机的连接
AMP 206043-1
(14针连接器)
后工序机
PREVIOUS INTERFACE
本印刷机
NEXT INTERFACE
DC +24V
PNP 输入
DC +24V
PNP 输入
DC +24V
PNP 输入
继电器输出
继电器输出
GND
I/O BOARD
55A04-KMJ-00
►
传送基板的信号 (NEXT INTERFACE)
Pin No. 信号名 输入输出信号 信号内容
1 BUSY IN (com) DC +24V
自后工序机输出正在传入基板的信号
2 BUSY IN (input) PNP 输入
3 BA OUT (output) 继电器触点输出
本印刷机输出可传出基板的信号
4 BA OUT (output) 继电器触点输出
5 嵌合专用 防止误插入
防止错误连接
6 嵌合专用 防止误插入
7 未使用
8 空脚
9 UR OUT (output) 继电器触点输出
本印刷机输出正在自动运行的信号
10 UR OUT (output) 继电器触点输出
11 LR IN (com) DC +24V
后工序机输入正在自动运行的信号
12 LR IN (input) PNP 输入
13 LE IN (com) DC +24V
从后工序机输入基板正在待机中的信号
( 仅限贴片机 )
14 LE IN (input) PNP 输入
1. 印刷机的规格
A-6
附录
1.4 适用网板
1.4.1 网板框的尺寸、制版基准
网板框的尺寸、制版基准如下表所示。
n
要点
尺寸的单位为 mm，Y 方向基准 A 是从网板框的外侧开始的值，B 是从网板中心开始的值。
网板框的尺寸 制版基准 最大基板尺寸 刮刀尺寸 X 方向基准 Y 方向基准
L750×W750
中心 L650×W510
L620
中心
中心
前侧 L650×W460 A 145 B 230
L750×W650
中心
L650×W350
中心
前侧 A 150 B 175
L750×W750
中心 L510×W510
L530
中心
前侧 L510×W460 A 145 B 230
L736×W736
中心 L510×W510 中心
前侧 L510×W460 A 138 B 230
L750×W650
中心
L510×W350
中心
前侧 A 150 B 175
L650×W550
中心
L330×W250 L350
中心
前侧 A 150 B 125
L600×W550
中心 中心
前侧 A 150 B 125
L550×W650
中心 中心
前侧 A 200 B 125
L584×W584
中心 中心
前侧 A 167 B 125
c
注意
L650 规格的印刷机无法使用尺寸为 L550×W650 的网板。
制版基准为“前侧”时
网板框中心
网板
基准位置
对准基板前侧中心的位置
A
B
55A05-KMJ-00
