3. 每 3 个月需实施的项目 3-31 第 3 章 定期保养项目 3.5 SZ 轴 下面，介绍对 YSP10 印刷机的刮刀头的 SZ 轴 ( 使刮刀头上下移动的轴 ) 进行清洁与加油的方法。 3.5.1 SZ 轴的清洁与加油 1 e 拆卸刮刀和网板。 1. 按急停按钮，打开印刷机正面的安全机盖。 2. 握着把手， 将刮刀头移动到印刷机正面一侧。 3. 将刮刀的固定旋钮向逆时针方向拧松之后， 从刮刀架上拆下刮刀。 4. 按 [ 装置 …
3. 每 3 个月需实施的项目
3-30
第 3 章 定期保养项目
6

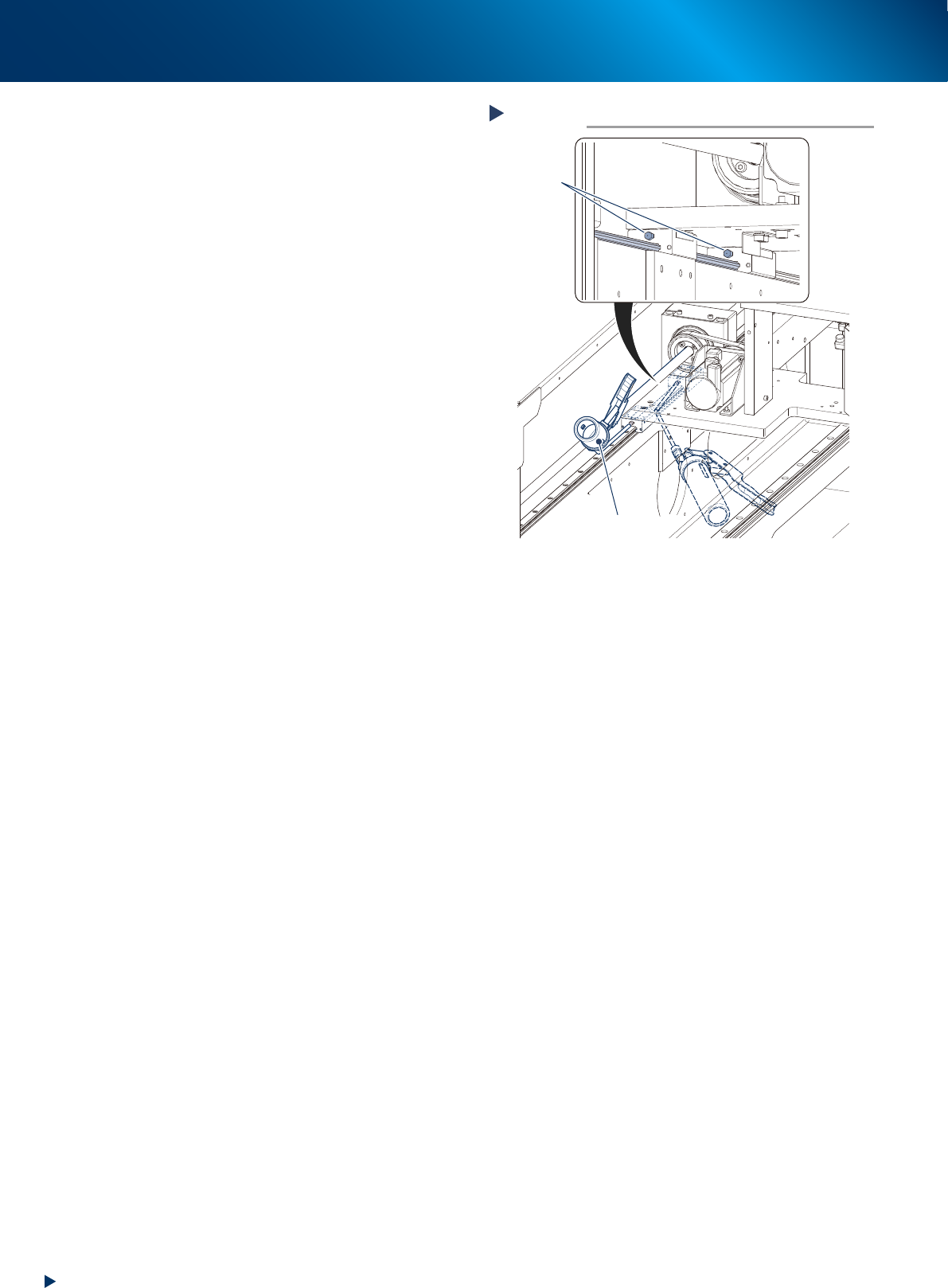

给导轨加润滑油。
1. 给润滑油枪换上弯折型枪嘴。
2. 从导轨的润滑油注油嘴 (2 处 ) 将指定的润滑
油 (NSL) 注入，直至注入的干净润滑油从缝
隙间溢出为止。
7
使润滑油遍布。
用手握着把手，将刮刀头前后移动数次，使润滑
油遍布整个滚珠丝杆和导轨。
8
擦去多余的润滑油。
用无尘擦拭纸擦去滚珠丝杆与导轨的两端部堆
积的多余润滑油。
9
关闭机盖、机门等，将背面的盖板
装回原位。
1. 关闭印刷机正面的安全机盖、维护保养用盖
板和下部机门。
2. 将背面的盖板装回原位。
标准机型时 ：
用十字螺丝刀将背面盖板装回原来的位置。
选配网板自动更换单元时 ：
关闭背面上部机盖。
给SY轴导轨加润滑油
Step 6
SY轴导轨的
润滑油注油嘴
润滑油枪
(弯折型枪嘴)
55331-KMJ-10
3. 每 3 个月需实施的项目
3-31
第 3 章 定期保养项目

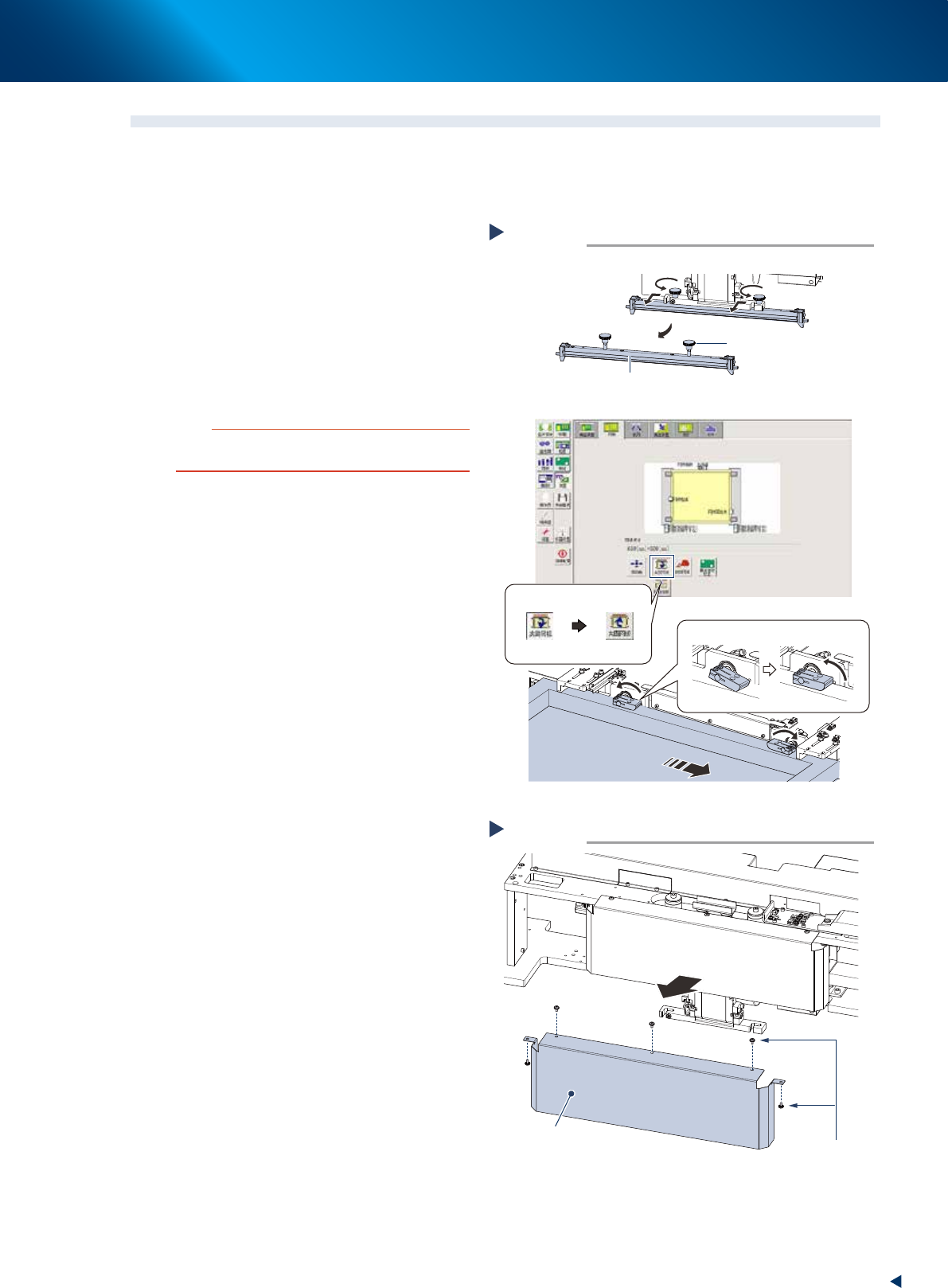

3.5 SZ 轴
下面，介绍对 YSP10 印刷机的刮刀头的 SZ 轴 ( 使刮刀头上下移动的轴 ) 进行清洁与加油的方法。
3.5.1 SZ 轴的清洁与加油
1
e
拆卸刮刀和网板。
1. 按急停按钮，打开印刷机正面的安全机盖。
2. 握着把手，将刮刀头移动到印刷机正面一侧。
3. 将刮刀的固定旋钮向逆时针方向拧松之后，
从刮刀架上拆下刮刀。
4. 按 [ 装置 ] -“网板”页面的 [ 网板夹固 ] 按钮，
使 4 处网板固定夹解锁。
5. 将网板从前侧抽出。
c
注意
请务必拆卸刮刀和网板。如果不拆卸，在后述 Step4 中可
能会与 SZ 轴发生碰撞。
2
拆卸 SZ 轴的正面护盖。
用十字螺丝刀拆卸固定 SZ 轴正面护盖的 5 处螺
钉 ( 上侧 3 处，下侧 2 处 ) 之后，将 SZ 轴的正
面护盖取下。
网板
拆卸刮刀和网板
Step 1
■ 拆卸网板
■ 拆卸刮刀
刮刀
刮刀固定旋钮
[夹固网板] 按钮
夹固 松开
夹固 松开
56307-KMJ-00
Step 2
拆卸SZ轴的正面护盖
SZ轴的正面护盖
固定螺钉
55332-KMJ-10
3. 每 3 个月需实施的项目
3-32
第 3 章 定期保养项目
3

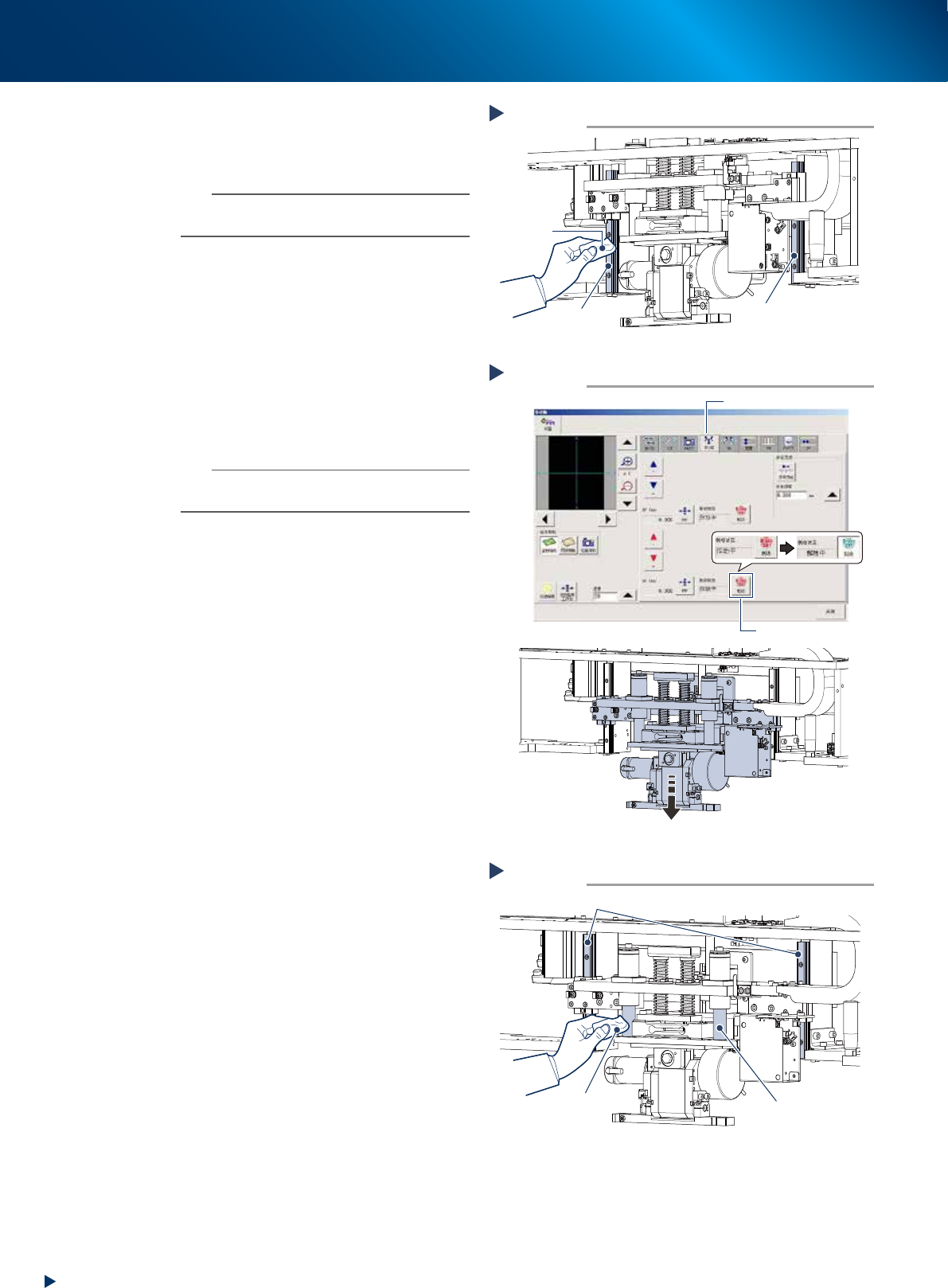

清洁 SZ 轴导轨的下侧。
用无尘擦拭纸擦去 SZ 轴导轨 (2 处 ) 下侧的脏污
润滑油与尘屑。
n
要点
仔细擦拭包括移动导槽在内的导轨全轨，并确认没有尘屑
残留。
4
使 SZ 轴下降到最低位置。
1. 按 [ 装置 ] -“传送装置”页面的 [ 移动轴 ]
按钮，打开“SY/SZ”页面。
2. 按 SZ 轴的 [ 制动器 ] 按钮，解除轴的制动，
使 SZ 轴下降到最低位置。
5
清洁 SZ 轴导轨的上侧和导轴。
用无尘擦拭纸擦去 SZ 轴导轨 (2 处 ) 的下侧、导
轴 (2 处 ) 的脏污润滑油与尘屑。
n
要点
仔细擦拭包括移动导槽在内的导轨全轨，并确认没有尘屑
残留。
清洁SZ轴导轨的下侧
Step 3
无尘擦拭纸
导轨
导轨
55333-KMJ-10
使SZ轴下降
Step 4
按 [制动] 按钮
“SY/SZ”页面
56308-KMJ-00
清洁SZ轴导轨的上侧与导轴
Step 5
导轴
导轨的上侧
无尘擦拭纸
55334-KMJ-10
