2. 每月需实施的项目 3-2 第 3 章 定期保养项目 2. 每月需实施的项目 除了日常点检之外，还需要每月进行点检与保养。建议根据印刷机的运转时间与环境尽早进行点检与保养。 2.1 矩阵式顶板的清洁 矩阵式顶板上可能会粘附锡膏或异物，建议定期进行清洁。 1 使顶板上升。 1. 读入任意的基板程序。 2. 按 “生产设计” 画面 - “切换工具” 页面的 [ 调 整印刷作业位置 ] 按钮。 3. 选择“切换顶板” ，并按 [OK] …
1. 进行维护保养作业之前
3-1
第 3 章 定期保养项目
1. 进行维护保养作业之前
本章介绍的维护保养 ( 加油等 ) 作业中有多项需要将身体伸入印刷机内进行作业的内容。
此时，请注意下列事项。
█
机盖、机门与盖板
下面，介绍在进行维护保养作业时需要打开的机盖、机门与盖板。
►
安全机盖
安全机盖在进行生产切换、维护保养时需要频繁打开、关闭。
在运行过程中若打开此安全机盖，将停止运行，进入紧急停机状态。
►
下部机门
运行过程中不使用下部机门。
进行维护保养作业时，若打开此机门，可以将身体伸入印刷机内便于进行维护保养。
在运行过程中若打开此机门，将停止运行，进入紧急停机状态。
►
维护保养用盖板
维护保养用盖板通常为关闭状态。
进行维护保养作业时，将此盖板向上打开，会便于进行维护保养。
此盖板为打开状态时，印刷机为紧急停机状态，无法开始运行。
►
正面里侧盖板
正面里侧盖板在下部机门内，通常为固定状态。
对吸入式鼓风机的过滤器进行清洁或更换时，需要拆卸此里侧盖板进行作业。
►
背面盖板
背面盖板通常由 6 颗螺钉所固定。需要从印刷机背面进行维护保养时，可以拆卸此背面盖板。
选配网板自动更换单元时，背面盖板分为 3 部分，即背面上部机盖、网板更换部安全盖和背面中央盖板。
机盖、机门、盖板
进行维护保养时需要打开的部位
安全机盖
螺钉固定位置 (6处)
下部机门
背面盖板
维护保养用盖板
运行时 ：关闭
维护保养作业时：打开
正面里侧盖板
印刷机正面
印刷机背面
(以标准机型为例)
55300-KMJ-00
█
加润滑油时
•
使用润滑油枪加油时，请务必使用适合润滑油注油嘴尺寸使用的枪嘴。
•
请务必使用本书指定的润滑油 ( 文中有记载 )。
•
用润滑油枪加油时，需要加油直至加入的干净润滑油从缝隙中溢出为止。

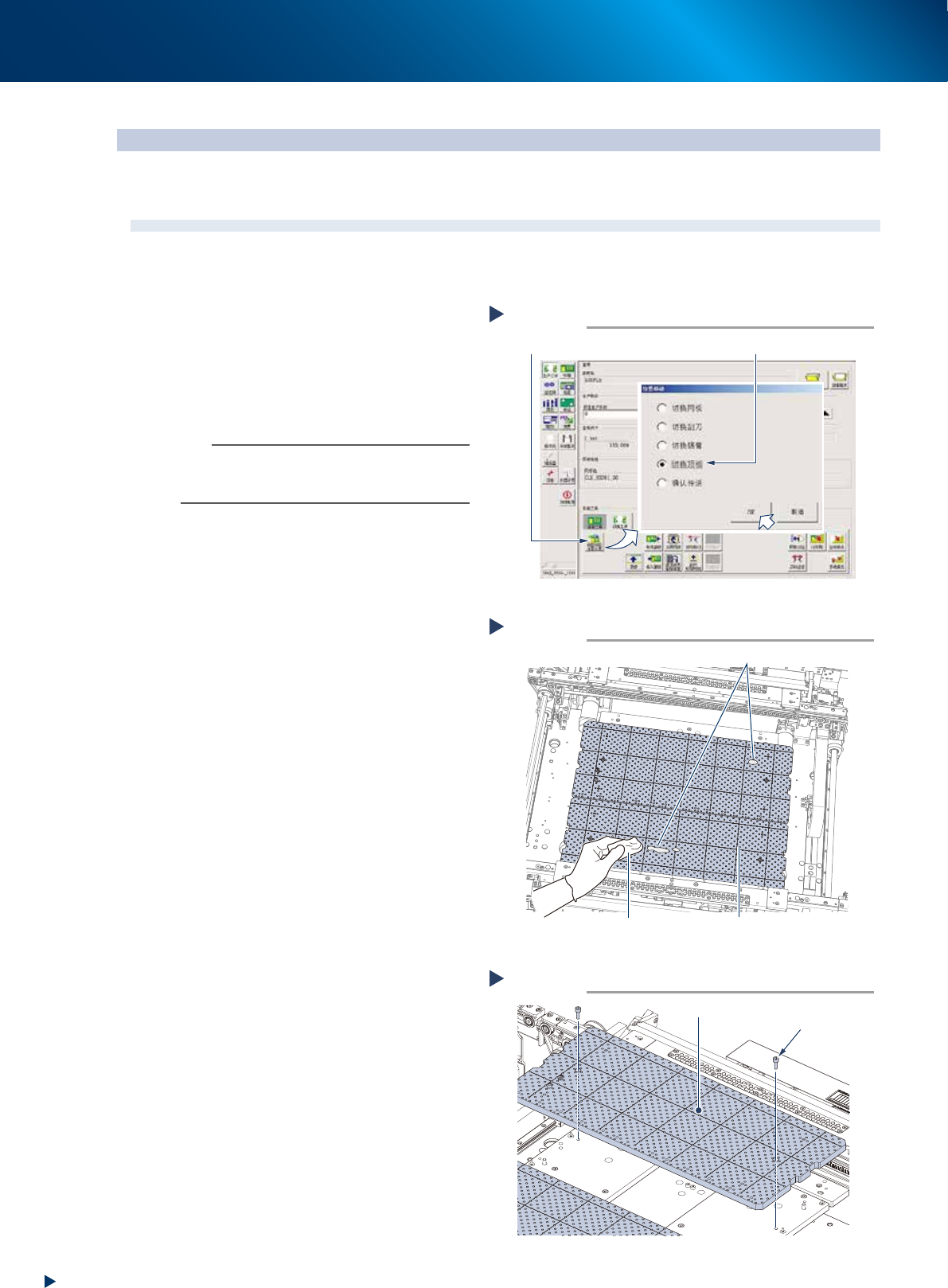

2. 每月需实施的项目
3-2
第 3 章 定期保养项目
2. 每月需实施的项目
除了日常点检之外，还需要每月进行点检与保养。建议根据印刷机的运转时间与环境尽早进行点检与保养。
2.1 矩阵式顶板的清洁
矩阵式顶板上可能会粘附锡膏或异物，建议定期进行清洁。
1
使顶板上升。
1. 读入任意的基板程序。
2. 按“生产设计”画面 -“切换工具”页面的 [ 调
整印刷作业位置 ] 按钮。
3. 选择“切换顶板”，并按 [OK] 按钮。
n
要点
选择“切换顶板”后的运行动作 ：
传送宽度自动调到最大之后，顶板上升。刮刀头和清洁装
置自动移动到印刷机里侧。
2
检查矩阵式顶板的状态。
1. 按急停按钮之后，打开安全机盖、下部机门，
将维护保养用盖板向上打开。
2. 确认矩阵式顶板上没有粘附锡膏、异物等脏
污。
3
清洁矩阵式顶板。
粘附有锡膏等脏污时，用浸有少量无水乙醇的无
尘擦拭纸擦拭干净。
如果脏污严重难以清除时，请按照 Step4 以后的
步骤拆下矩阵式顶板再清洁。
4
拆卸矩阵式顶板。
1. 用内六角扳手 (4mm) 拆下矩阵式顶板的固定
螺栓 ( 右图中的 4 处 )。
2. 拆卸矩阵式顶板 ( 前后各 1 块，共 2 块 )。
5
清洁拆下的矩阵式顶板。
用浸有少量无水乙醇的无尘擦拭纸擦去锡膏等
脏污。
使顶板上升
Step 1
选择“切换顶板”
[调整印刷作业位置] 按钮
56303-KMJ-00
清洁矩阵式顶板
Step 3
矩阵式顶板无尘擦拭纸 (少量的无水乙醇)
锡膏等脏污
55365-KMJ-00
拆卸矩阵式顶板
Step 4
矩阵式顶板
固定螺栓
55366-KMJ-00
2. 每月需实施的项目
3-3
第 3 章 定期保养项目
6
安装矩阵式顶板。
确认 2 块矩阵式顶板的防错装螺栓的位置之后，
将 2 块矩阵式顶板装回原位。
n
要点
矩阵式顶板上刻有“F”( 前 )、“R”( 后 )，在刻印的位置
装有防错装螺栓。
2.2 侧夹板的动作确认
侧夹板是在固定基板时从横向夹住基板进行固定。如果侧夹板无法正常作动，将导致印刷发生偏位。为此，建
议定期检查侧夹板的动作。
1
进行作业前的准备。
按急停按钮之后，打开安全机盖。
2
确认侧夹板的动作。
1. 按 [ 装置 ] -“传送装置”页面的 [ 侧夹板 ]
按钮，使侧夹板作动，确认动作。
2. 如果动作不顺畅，请检查侧板周围是否粘附
有锡膏等脏污。
如果粘附有脏污，可以使用浸有少量无水乙
醇的无尘擦拭纸擦拭干净。
n
要点
进行清洁也无法使侧夹板的动作恢复正常时，请与销售代
理商或直接与本公司联系。
3
关闭安全机盖。
关闭安全机盖，解除印刷机的紧急停机状态。
安装矩阵式顶板
Step 6
矩阵式顶板
固定螺栓
前侧矩阵式顶板
后侧矩阵式顶板
防错装螺栓
55367-KMJ-00
确认侧夹板的动作
Step 2
[侧夹板] 按钮
侧板
侧板
作动前的状态
作动状态
56312-KMJ-00
