3.5.2 配备 PSC 时 SZ 轴的清洁与加油
选配有 PSC 时，为了便于作业，建议先给 SZ 轴的导轨进行清洁并加油，再给导轴、滚珠丝杆进行清洁并加油。
1
e
拆卸刮刀和网板。
1. 按急停按钮，打开印刷机正面的安全机盖。
2. 握着把手，将刮刀头移动到印刷机正面一侧。
3. 将刮刀的固定旋钮向逆时针方向拧松之后，
从刮刀架上拆下刮刀。
4. 按 [ 装置 ] -“网板”页面的 [ 网板夹固 ] 按钮，
使 4 处网板固定夹解锁。
5. 将网板从前侧抽出。
c
注意
请务必拆卸刮刀和网板。如果不拆卸，在后述 Step5 中可
能会与 SZ 轴发生碰撞。
2
清洁 SZ 轴的导轨。
用无尘擦拭纸擦去 SZ 轴导轨 (2 处 ) 的脏污润滑
油与尘屑。
n
要点
仔细擦拭包括移动导槽在内的导轨全轨，并确认没有尘屑
残留。
网板
拆卸刮刀和网板
Step 1
■ 拆卸网板
■ 拆卸刮刀
刮刀
刮刀固定旋钮
[夹固网板] 按钮
夹固 松开
夹固 松开
56307-KMJ-00
清洁SZ轴的导轨
Step 2
无尘擦拭纸
导轨
导轨
55346-KMJ-00

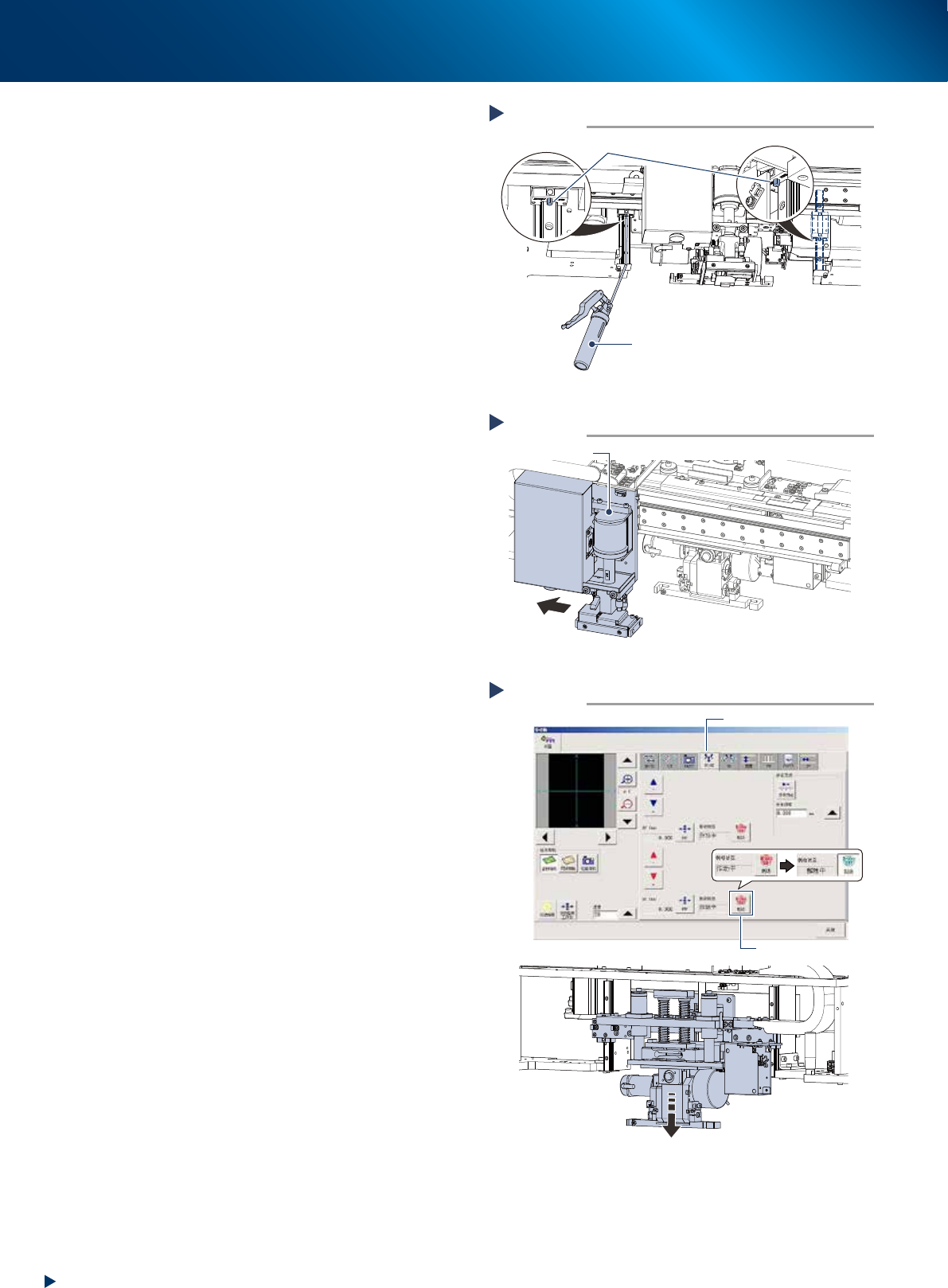

3. 每 3 个月需实施的项目
3-36
第 3 章 定期保养项目
3
给导轨加润滑油。
1. 用润滑油枪 ( 弯折型枪嘴 ) 从导轨的润滑油
注油嘴 (2 处 ) 将指定的润滑油 (NSL) 注入，
直至注入的干净润滑油从缝隙间溢出为止。
2. 用无尘擦拭纸擦去溢出的多余润滑油。
4
将 PSC 移动到最左端。
将 PSC 移动到最左端，以便给 SZ 轴的导轴进行
清洁与加油。
5
使 SZ 轴下降到最低位置。
1. 按 [ 装置 ] -“传送装置”页面的 [ 移动轴 ]
按钮，打开“SY/SZ”页面。
2. 按 SZ 轴的 [ 制动器 ] 按钮，解除轴的制动，
使 SZ 轴下降到最低位置。
给SZ轴的导轨加油
Step 3
グ润滑油枪 (弯折型枪嘴)
导轨的润滑油注油嘴
55347-KMJ-00
移动PSC
Step 4
PSC
55348-KMJ-00
使SZ轴下降
Step 5
按 [制动] 按钮
“SY/SZ”页面
