1. 刮刀刮取部的更换
4-1
第 4 章 配件的更换方法
1. 刮刀刮取部的更换
本印刷机的刮刀可以只更换刮取部。若检出刮刀的刮取部有划痕、缺口、磨损等不良时，请按照下列方法更换刮
刀的刮取部。
1.1 金属刮刀
金属刮刀的刮取部是较薄的金属件，在使用过程中因跌落或受碰撞可能会变形。如果发生了变形，请按照下列
方法更换金属刮刀的刮取部。
1
拆卸侧板。
如右图所示，将刮刀两侧的侧板拆下。
2
拆卸刀片架。
用内六角扳手 (4mm) 拧松固定刀片架与刮取部
的螺栓，取下刀片架。
3
安装刀片架。
用内六角扳手 (4mm) 将新的刮取部预固定在刀
片架上。
4
检查安装状态。
1. 拆卸刀片保护套。
2. 将刮刀的刀刃部以接近迎角的角度抵在平台
等平面位置上。
3. 检查右图中箭头所示部是否有缝隙。
有缝隙时，拧松固定螺栓进行调整直至完全
没有缝隙。
4. 拧紧固定螺栓进行固定。
参考
迎角的默认角度为 55 度。
5
安装侧板。
按照与拆卸时相反的步骤，将侧板安装在刮刀
上。

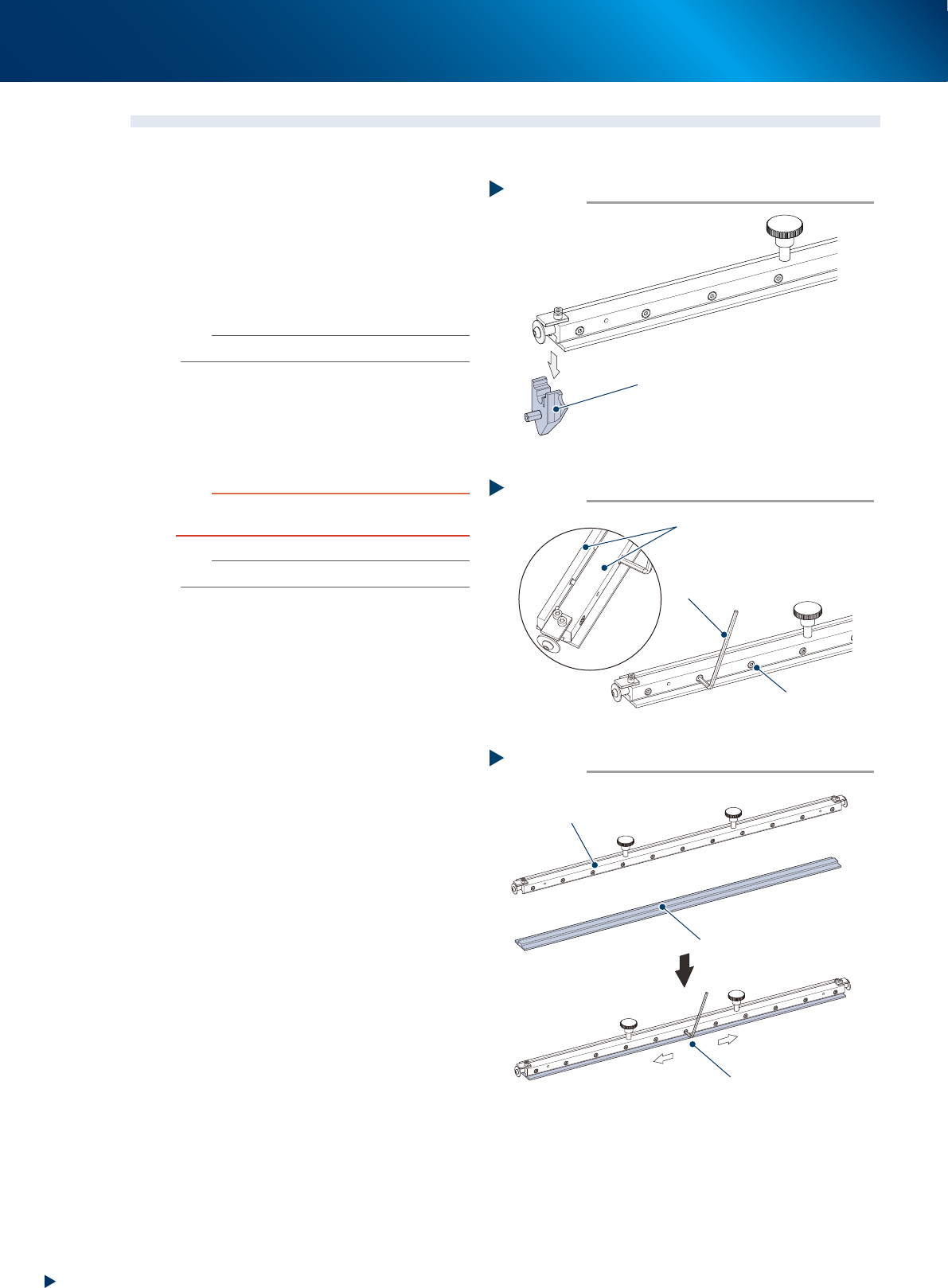

拆卸侧板
Step 1
侧板
55403-KMJ-00
拆卸刀片架
Step 2
刀片架
内六角扳手 (4mm)
固定螺栓
新的刮刀刮取部
55404-KMJ-00
检查安装状态
Step 4
平台等平面位置
刀片保护套
接近迎角的角度
55405-KMJ-00
1. 刮刀刮取部的更换
4-2
第 4 章 配件的更换方法
1.2 橡胶刮刀
橡胶刮刀随使用次数的增加，角部会逐渐磨损。有磨损或缺口时，可以按照下列方法更换橡胶刮刀的刮取部。
1
拆卸侧板。
如右图所示，将刮刀两侧的侧板拆下。
2
放松刀片架。
用内六角扳手 (3mm) 拧松固定刀片架的固定螺
栓，无需拆下。
n
要点
刀片架的固定螺栓即使拆下也无妨。
3
安装刮取部。
1. 将新的刮取部夹入刀片架之间，用内六角扳
手 (3mm) 轻微固定。
2. 从中央向两外侧以均等的力度逐步拧紧。
c
注意
若从外侧的固定螺栓开始拧紧，橡胶部的中央部可能会出
现挠曲现象。
n
要点
建议将橡胶部抵在平台等平面上安装。
4
安装侧板。
按照与拆卸时相反的步骤，将侧板安装在刮刀
上。
拆卸侧板
Step 1
侧板
55406-KMJ-00
拧松固定螺栓
Step 2
刀片架
内六角扳手 (3mm)
固定螺栓
55407-KMJ-00
安装橡胶刮刀的刮取部
Step 3
刀片架
橡胶刮刀的刮取部
从中央向两外侧拧紧
55408-KMJ-00
2. 鼓风软管的更换
4-3
第 4 章 配件的更换方法
2. 鼓风软管的更换
下面，介绍更换吸入式鼓风机的鼓风软管的方法。
1
使印刷机返回原点。
确认周围安全之后，按“生产设计”画面的 [ 返
回原点 ] 按钮，使印刷工作台移动到印刷机里侧。
2
e
按急停按钮，打开上部机盖。
为了保障作业安全，请务必将印刷机置于紧急停
机状态。
3
拆卸清洁装置侧的鼓风软管。
用一字螺丝刀拧松清洁装置侧的软管卡箍，从接
头上拆下鼓风软管。
4
拆卸鼓风机泵侧的鼓风软管。
1. 按 [ 装置 ] -“清洁装置”页面的 [ 清洁装置
解除固定 ] 按钮，解除清洁装置的固定状态。
2. 用手握着把手，将清洁装置移动到便于拆卸
鼓风软管的位置。
3. 与 Step3 相同，用一字螺丝刀拧松软管卡箍，
从接头上拆下鼓风软管。
c
注意
握着把手移动清洁装置时，请注意不要使手碰触其它部位。
拆卸清洁装置侧的鼓风软管
Step 3
清洁装置侧的软管卡箍
一字螺丝刀
55409-KMJ-00
拆卸鼓风机泵侧的鼓风软管
Step 4
鼓风泵侧的软管卡箍
将清洁装置移动到
便于拆卸软管卡箍的位置
[清洁装置解除固定] 按钮
56400-KMJ-00
