2. 进行维护保养作业之前的准备 1-8 第 1 章 关于维护保养 2.3 维护保养工具 n 要点 本书中所记载的为发行时的配件 ( 配 件编号 )。 配件编号有不经 预告就变更的情况。 订购时， 请务必确认 是否为最新编号。 2.3.1 清洁工具 ► 清洁工具列表 ( 选购件 ) 名称 配件名 配件编号 备注 棉棒 (15mm) SW AB KGA-M3802-00X CLEANER ， VISION SET (KHW-M3801-…
2. 进行维护保养作业之前的准备
1-7
第 1 章 关于维护保养
2.2.2 需要定期更换的配件

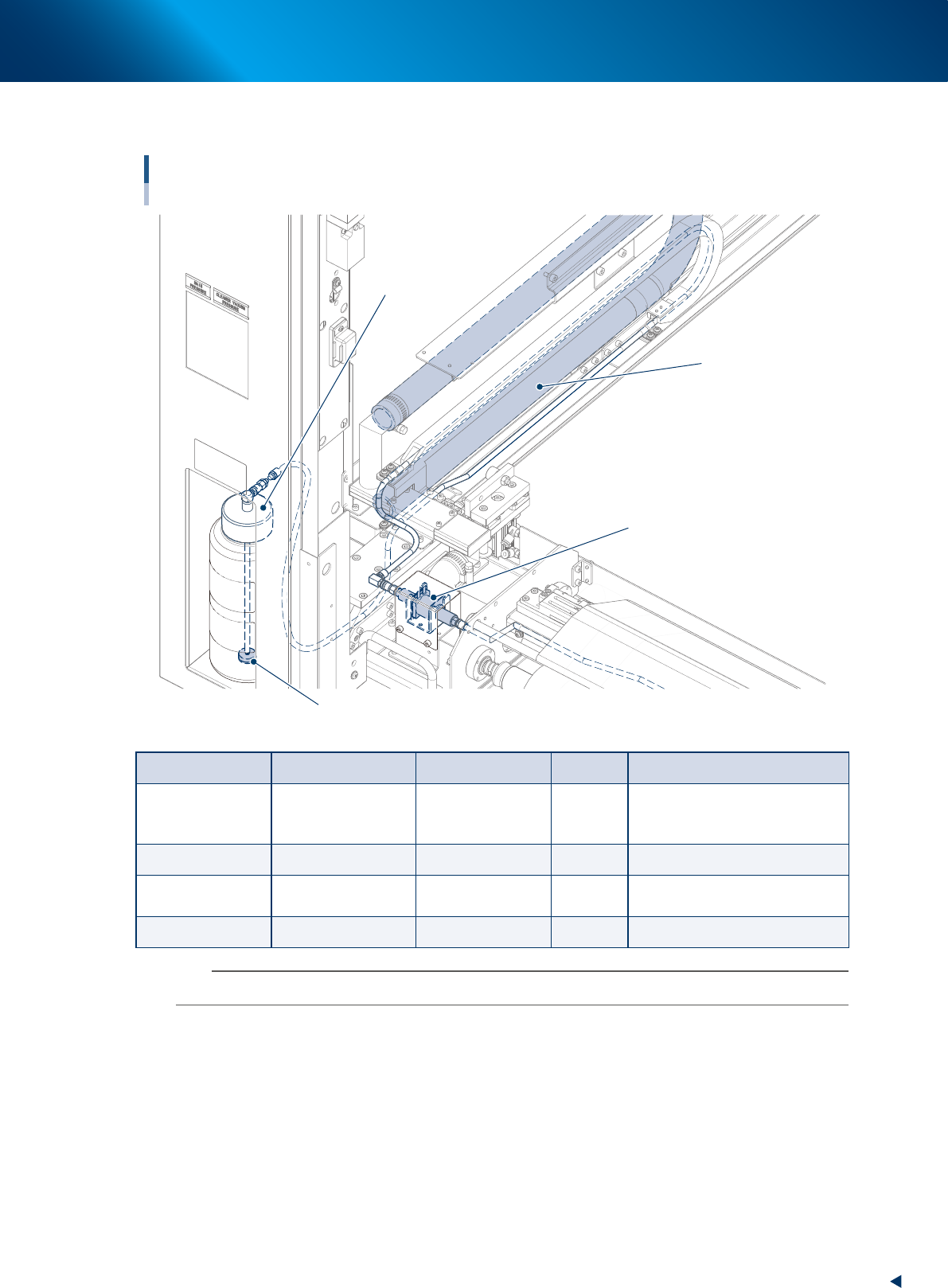

建议定期更换的配件
溶剂泵、溶剂泵用过滤器、鼓风软管
溶剂泵
溶剂泵用过滤器
鼓风软管
溶剂瓶
55402-KMJ-00
更换对象 配件名 配件编号 所需数量 备注
溶剂泵 PUMP KHU-M3756-01X 1
作动次数每达 144 万次需更换 1 次
( 作动次数在“履历 2”画面的“清
洁装置”页面中查看 )
溶剂泵用过滤器 FILTER SUB ASSY KHT-M362E-20X 1
更换溶剂泵时或每２年需更换 1 次
鼓风软管 TUBE 25 KMJ-M3708-00X 1
基板的总生产张数每达到 300 万张
需更换 1 次
电磁阀 VALVE KLW-M91V1-00X 1 每驱动 2000 万次需更换 1 次
n
要点
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
2. 进行维护保养作业之前的准备
1-8
第 1 章 关于维护保养
2.3 维护保养工具
n
要点
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
2.3.1 清洁工具
►
清洁工具列表 ( 选购件 )
名称 配件名 配件编号 备注
棉棒 (15mm)
SWAB KGA-M3802-00X
CLEANER
，
VISION SET
(KHW-M3801-A0X)
气吹毛刷
BLOWER KGA-M3803-00X
镜头清洁剂、擦镜纸
CLEANER
，
LENS KGA-M3801-00X
吸尘工具
VACUUM ASSY KHY-M88V0-A0X
清洁用 ( 吸尘 )
喷气工具
AIR BLOW TOOL KU4-M8590-00X
2.3.2 加油工具、润滑油
►
加油工具、润滑油列表 ( 随机附件、选购件 )
名称 配件名 配件编号 备注
润滑油
GREASE PACK
(
NSL
)
K48-M3851-10X
标准随机附件、
NSL
润滑油
用于所有轴的滚珠丝杆与导轨
润滑油枪 ( 带标准枪嘴 )
GREASE GUN K48-M3852-01X
•
选购件
• GREASE GUN SET
KHW-M3852-A0X
润滑油枪用枪嘴 ( 软管型 )
GREASE NOZZLE K48-M3857-00X
润滑油枪用枪嘴 (30°弯折型 )
GREASE NOZZLE K48-M3854-00X
清洁擦拭纸
WIPER KGS-M3840-00X
选购件
█
润滑油使用注意事项
w
警告
润滑油、润滑脂等一旦误入眼睛有引发炎症的危险。使用时，请务必戴上防护眼镜。
w
警告
润滑油、润滑脂等接触皮肤有引发炎症的危险。使用时，请务必戴上防护手套。
w
警告
不小心误饮误食润滑油、润滑脂等，有导致腹泻、呕吐等症状发生。
c
注意
为防止灰尘、水分等混入润滑油，使用之后，请密封容器，在避开日光直射，远离火光、热源的阴暗场所妥善保管。
2. 进行维护保养作业之前的准备
1-9
第 1 章 关于维护保养
2.4 必备工具
下列工具是进行维护保养时必备的工具。
►
工具一览表
○ ：选购件
名称 用途
十字螺丝刀 大、小
一字螺丝刀 大、小
精密十字螺丝刀 #0、#1 ( 更换吸嘴弹簧片、电磁阀时使用 )
内六角扳手 1 套
○ 润滑油枪 补充润滑油用
○ 喷气工具 清洁用
○ 吸尘工具 清洁送料器架用
►
其它工具一览表
○ ：选购件
名称 用途
擦拭纸 准备无尘的擦拭纸。
方巾 用于防止零部件的遗失、脏污 (2 张 )。
清洁用酒精 建议使用无水乙醇。
油性记号笔 更换传送带时作记号用。
○ 透明薄膜
(KW3-M8601-00X ：ADHESIVE FILM)
进行试印刷与锡膏滚动运行时为避免弄脏基板而贴在基板上使用。
塑料刮片 清除传送部带轮上粘附的传送带磨损粉时使用。
张力计 更换传送带或需要确认传送带张力时使用。
梯台 进行机内维护保养作业时，为了方便作业，可以根据需要使用梯台。
►
安全防护用具
名称 用途
防尘眼镜
使用无水乙醇等溶剂时或使用喷气工具进行喷气时必须使用。
防尘口罩
防护手套 涂抹润滑油时，请根据需要使用。
