1. 加油前的准备
5-1
第 5 章 加油位置一览
1. 加油前的准备
本节，介绍加油之前应准备的加油工具与适用的润滑油。
n
要点
关于润滑油的使用注意事项，请参照本书书首的“安全须知”。
1.1 润滑油
加油使用的润滑油，请务必使用下表所示 YAMAHA 指定的润滑油。
►
指定的润滑油
名称 配件名 配件编号 备注
锂基润滑脂 GREASE PACK K48-M3856-00X NSL 80g、随机附带
c
注意
使用非指定的润滑油，可能会损坏印刷机。
1.2 润滑油枪

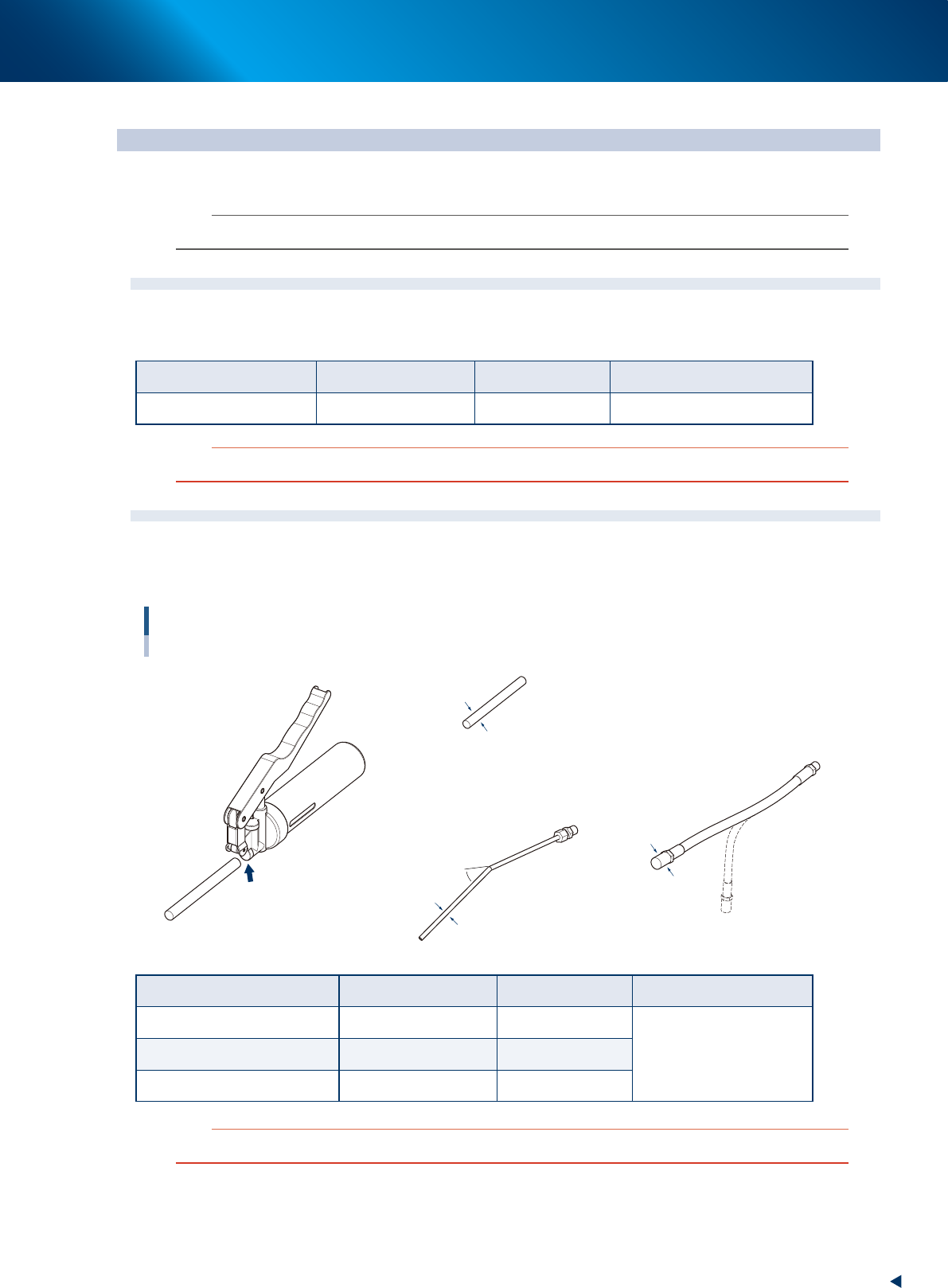

加润滑油时使用润滑油枪。请根据加油位置，从 3 种枪嘴中选择适用的枪嘴。本机使用润滑油枪添加的润滑油
只有 NSL 润滑油。
夹头型
枪嘴
润滑油枪
润滑油枪
弯折型枪嘴
标准枪嘴
将枪嘴插入此处
软管型枪嘴
30°
前端部外径 φ14
前端部外径 φ10
前端部外径 φ5
55500-KMJ-00
名称 配件名 配件编号 备注
润滑油枪 ( 标准枪嘴 ) GREASE GUN K48-M3852-00X
GREASE GUN SET
KHW-M3852-A0X
软管型枪嘴 GREASE NOZZLE K48-M3857-00X
弯折型枪嘴 GREASE NOZZLE K48-M3854-00X
c
注意
各种润滑油必须分别准备不同的枪嘴。混合不同特性的润滑油使用，会导致印刷机的性能降低。
