1. 印刷机的规格
A-1
附录
1. 印刷机的规格
1.1 气压调节部
1.1.1 供给气压
印刷机正面左下方机门内，装有向印刷机气动部供给压缩空气的气压调节部。气压调节部需设置为如下所示的值。
n
注意
在使用气压调节器设置气压之前，请先确认供给给本印刷机的气源的压力在规定的范围 (0.45MPa 以上 ) 以内。

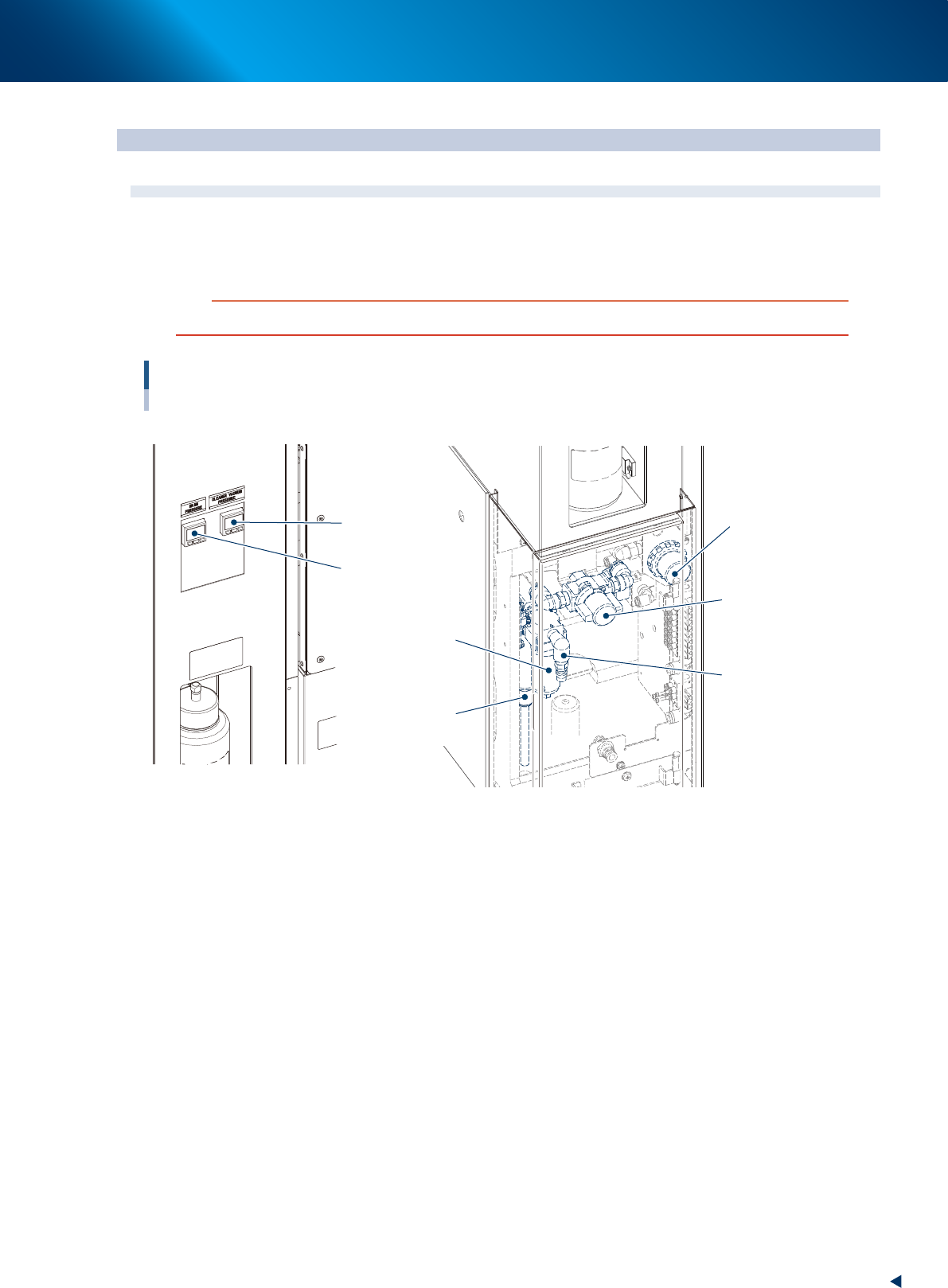

气压调节部与气源接头
印刷机正面左上部 印刷机正面左下机门内
供给空气用
气压调节器
[供气／排气] 开关
气源接头
空气过滤器
油雾过滤器
负压表
主气压表
清洁装置用
设定气压
55A00-KMJ-00
►
主气压表
显示设定的气压。通过气压调节器将气压调节到以下范围之内。
设定气压 ：0.40MPa 〜 0.41MPa
►
负气压表 ( 清洁装置用 )
显示清洁装置的负压气压。
►
供给空气用气压调节器
将供给给本印刷机的气源压力 (0.45MPa 以上 ) 调节到设定气压的范围以内。转动气压调节器的旋钮使气压表
显示在
0.40MPa 〜 0.41MPa
范围以内。
►
[供气/排气]开关
向右旋转此开关，可以切断供气。此外还可以排出气路内的残留气体。
►
气源接头
请与装有日东工器快速接头 30SH 的内径在 8mm 以上的空气软管连接，并使用通过空气干燥器和空气过滤器净化过的压缩
空气。
1. 印刷机的规格
A-2
附录
1.2 电源连接部
电源连接部在贴片机正面右下方盖板内。如下图所示，将电源线连接到主电源断路器的初级端子 L1、L2 和接地
端子 (PE) 上。
►
电源规格
项目 规格 备注
电源 单相 200/208/220/230V ±20V
频率 50/60Hz
电源功率 6.9KVA 选配的温控装置除外
耗电量 1.2kW 仅限印刷机进行标准运行时
c
注意
如果在上级侧安装漏电断路器时，请安装灵敏电流在 30mA 以上的漏电断路器。
L1 L2 PE
L1
L M5
L2
N M5
L=350mm

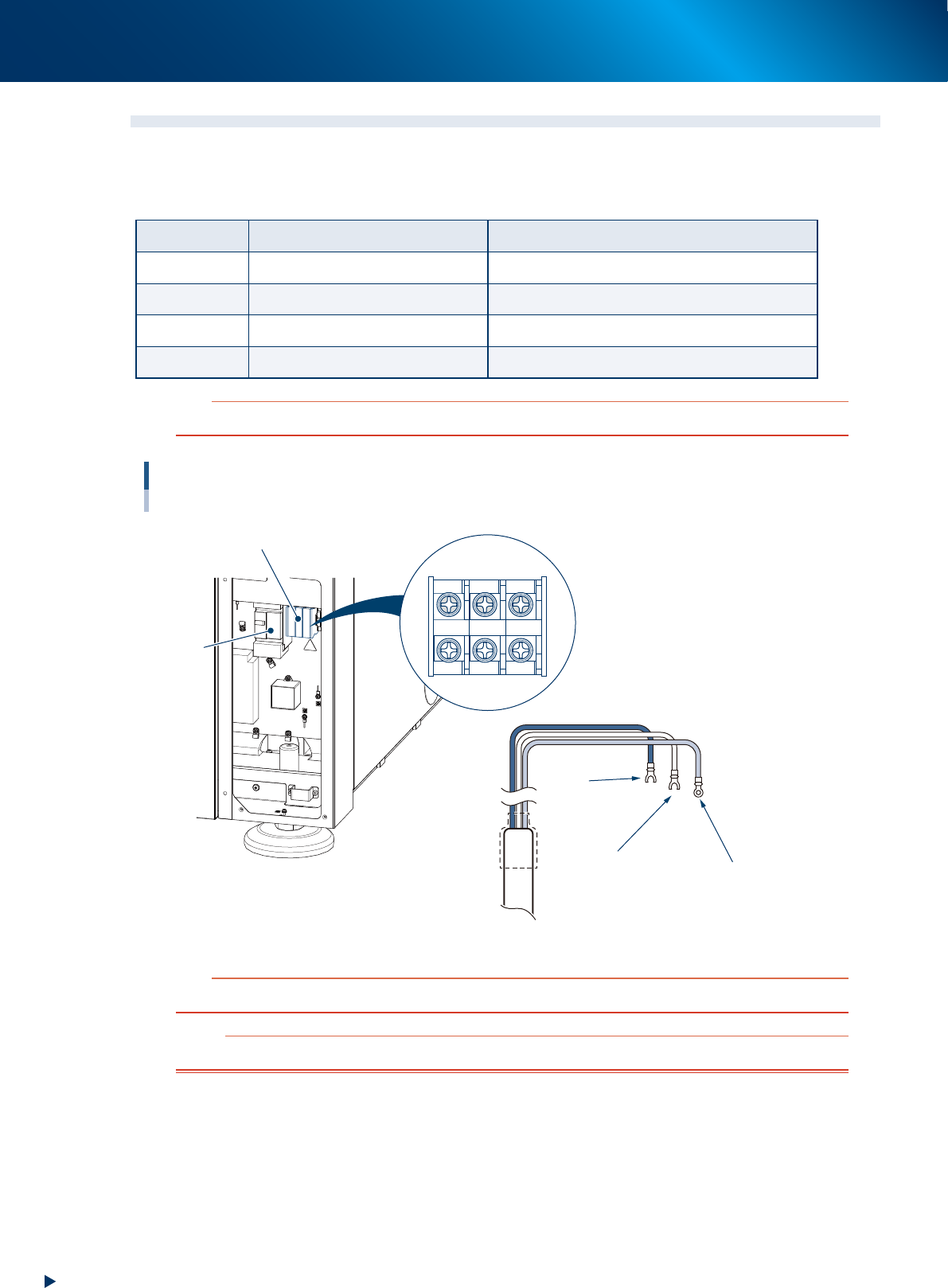

电源输入端子与电源线
印刷机正面右下
电源输入端子 (M5)
电源线加工示例
端子台
主电源
断路器
地线 (绿色)
圆形压接端子 (M5)
55A01-KMJ-10
c
注意
请务必使用导体横截面积为 6.0mm
2
以上的电源线。
w
警告
为防止触电事故的发生，连接电源线时，请务必确认总电源已经切断之后再进行。此外，还务必给印刷机接地。
1. 印刷机的规格
A-3
附录
1.3 机器间输入、输出用接口
传递下游机和上游机要求传入传出基板、运行状态等信号，由印刷机背面下部的 NEXT INTERFACE 和
PREVIOUS INTERFACE 接口完成。
NEXT INTERFACE 接口与下游机连接，PREVIOUS INTERFACE 接口与送板机等上游机连接。
以标准形式右→左传送基板的印刷机，面向印刷机背面时左侧是 PREVIOUS INTERFACE 接口，右侧是 NEXT
INTERFACE 接口。两个接口都使用 AMP206043-1(14 针连接器 )。

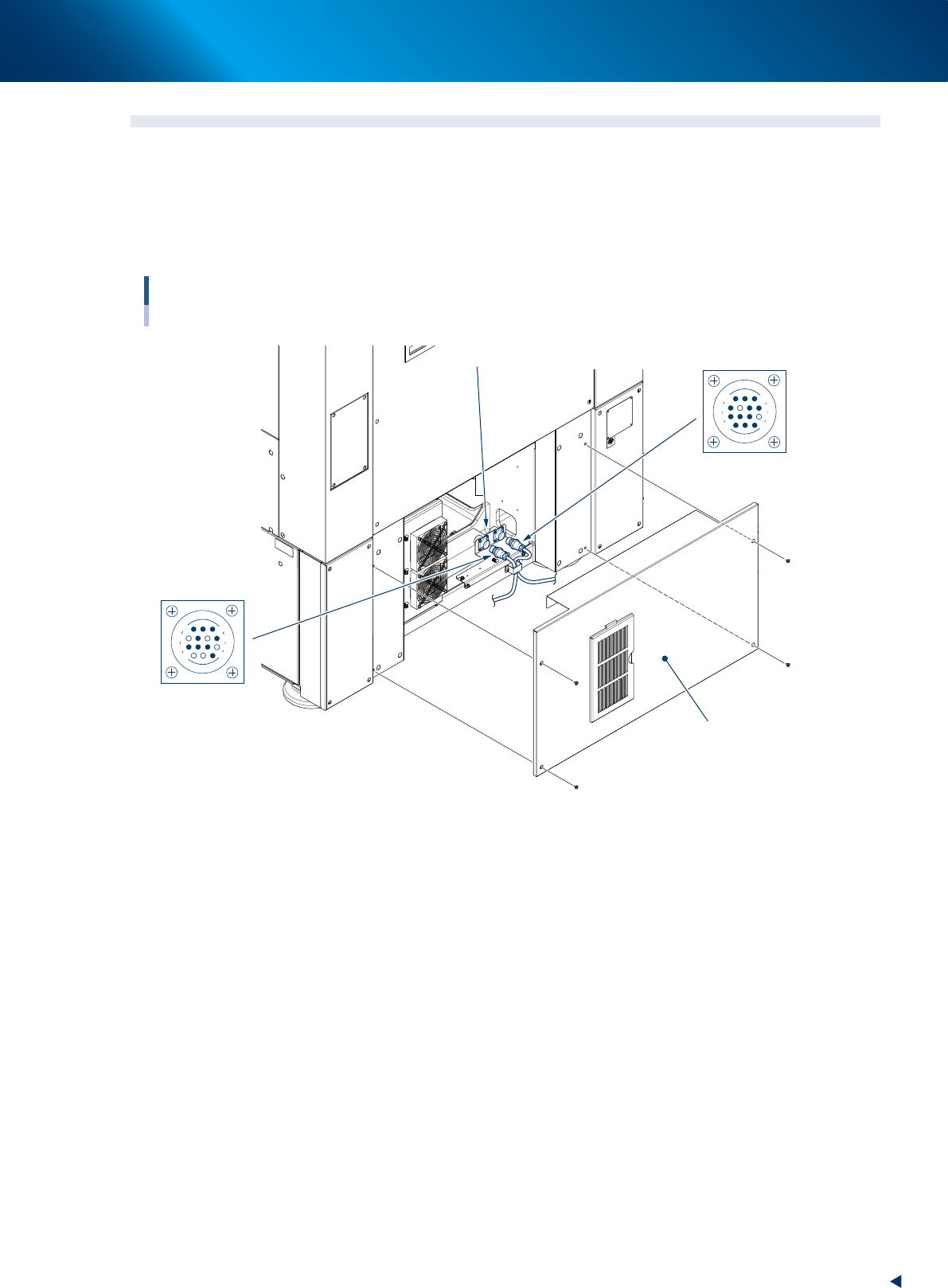

机器间输入、输出用接口
印刷机背面下方盖板
NEXT
INTERFACE 接口
PREVIOUS
AMP 206043-1
(14-pin receptacle)
AMP 206043-1
(14-pin receptacle)
14
11
12
7
4
8
1
3
14
11
12
7
8
3
1
4
55A02-KMJ-00
