2. 鼓风软管的更换
4-4
第 4 章 配件的更换方法
5
抽出旧的鼓风软管。
1. 用内六角扳手 (4mm) 拆卸防止软管上浮的软
管夹。
2. 将旧鼓风软管向自己一侧抽出。
6
安装新的鼓风软管。
1. 用无尘擦拭纸擦去软管导槽内的尘屑与脏污
润滑油。
2. 用手给软管导槽涂抹薄薄一层润滑油。
3. 将新的鼓风软管沿软管导槽插入。
4. 安装防止软管上浮的软管夹。
7
预接鼓风机泵侧的鼓风软管。
将鼓风软管预接在鼓风机泵侧的接头上。
8
固定清洁装置侧的鼓风管软。
1. 用手握着把手，将清洁装置移到便于作业的
位置。
2. 将鼓风软管连接在接头上，用一字螺丝刀拧
紧软管卡箍。
c
注意
握着把手移动清洁装置时，请注意不要使手碰触其它部位。
9
固定鼓风机泵侧的鼓风软管。
用一字螺丝刀拧紧预接的鼓风机泵侧的软管卡
箍，固定鼓风软管。
0
将清洁装置退回原位。
1. 用手握着把手，将清洁装置移回原来的位置
( 印刷机正面最前侧 )。
2. 按 [ 装置 ] -“清洁装置”页面的 [ 清洁装置
解除固定 ] 按钮，固定清洁装置。
c
注意
握着把手移动清洁装置时，请注意不要使手碰触其它部位。
抽出鼓风软管
Step 5
防止软管上浮的软管夹 (用4mm内六角扳手)
鼓风软管
55410-KMJ-00
安装鼓风软管
Step 6
新的鼓风软管 软管导槽
清洁导槽并涂抹薄薄一层润滑油
55411-KMJ-00
固定鼓风软管
Step 8-9
接头 (鼓风机泵侧)
接头 (清洁装置侧)
55412-KMJ-00
3. 传送带的更换
4-5
第 4 章 配件的更换方法
3. 传送带的更换
在定期点检中检出传送带有明显松弛、脏污、起毛现象时，需要更换传送带。
下面，介绍更换传送带的方法。
n
要点
本书是以“右→左传板”的传送装置为例介绍的。“左→右传板”的传送装置在更换传送带的方法与使用的工具等方面
基本上是一样的。
█
更换方法
1
将传送宽度调到便于更换传送带的
宽度。
1. 读入任意的基板程序。
2. 按 [ 装置 ] -“传送装置”页面的 [ 传送宽度 ]
按钮，打开调节传送宽度的画面。
3. 在“调节后的传送宽度”输入框中输入可伸
入内六角扳手进行操作的宽度 (200mm 左右 )
之后，按 [OK] 按钮。传送宽度变为指定的宽
度。
2
进行作业前的准备。
e
1. 按 [ 装置 ] -“清洁装置”页面的 [ 连结 ] 按钮，
使清洁装置与相机单元连结。
2. 按急停按钮，打开安全机盖。
3. 握着清洁装置或相机单元的把手，将清洁装
置与相机单元移动到印刷机里侧。
4. 打开下部机门和维护保养用盖板。
进行作业前的准备
Step 2
维护保养用盖板
安全机盖
下部机门
按 [连结] 按钮
把手
■ 移动清洁装置与相机单元
■ 机盖、机门与盖板
相机单元
向里侧移动
清洁装置
3. 传送带的更换
4-6
第 4 章 配件的更换方法
3
在带轮托架与带轮固定螺栓位置作记号。
放松传送带之前，先在下图所示的带轮托架与带轮固定螺栓位置用油性记号笔作记号。
n
要点
标准机型与 L650 规格机型的中央传送单元可调侧传送带以及入口、出口传送单元的基准侧传送带的张力是直接调节
带轮的位置来调节张力的，该带轮是由螺栓直接固定的。除此以外的其它传送带则是通过带轮托架来调节带轮位置以
便调节传送带的张力。

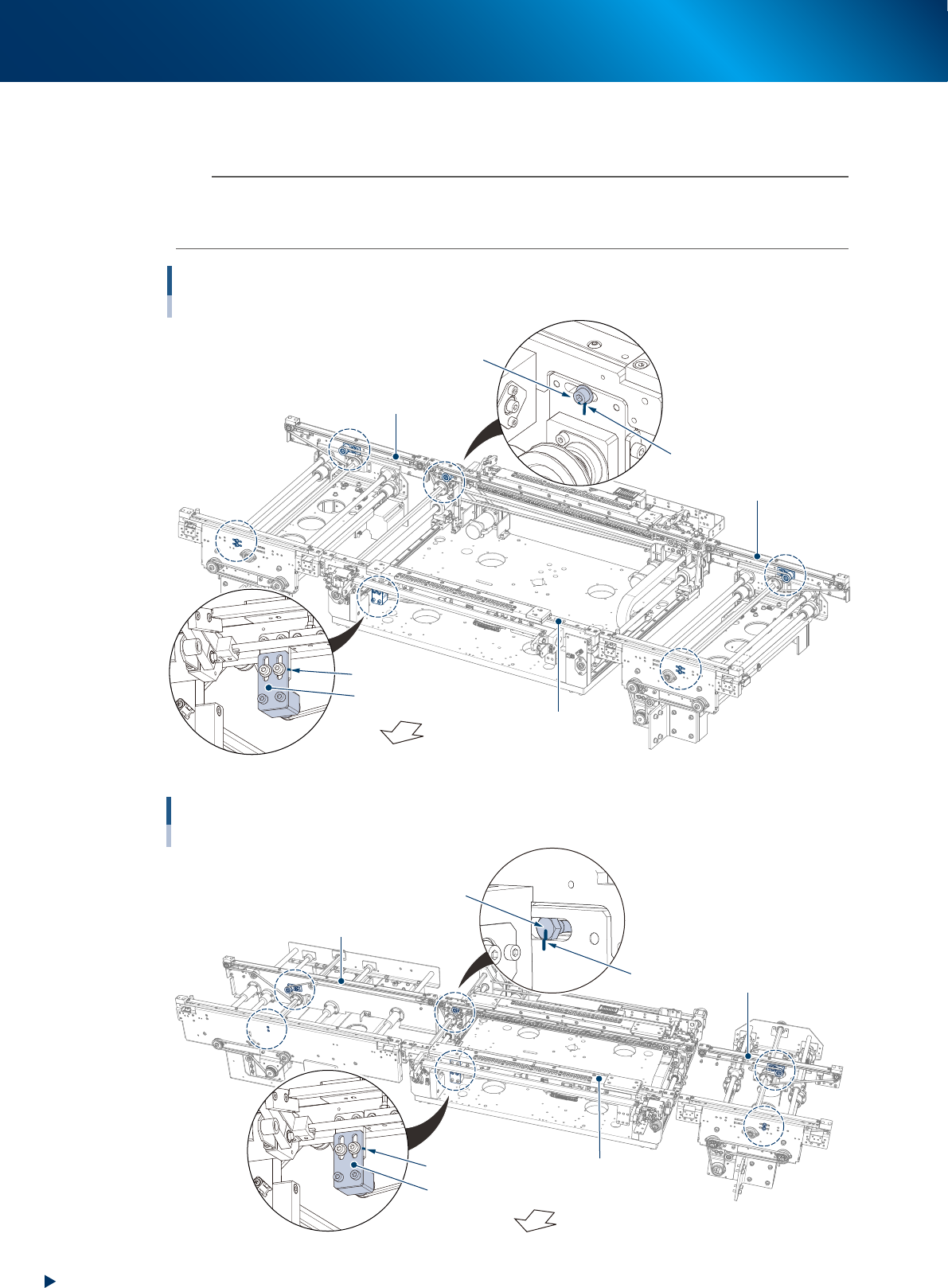

作记号的位置 (以右→左传板的标准传送单元机型为例)
虚线圆圈内的6处
带轮固定螺栓
带轮托架
记号
带轮固定螺栓
基准侧
可调侧
印刷机正面
记号
出口传送单元
中央传送单元
入口传送单元
55414-KMJ-00
作记号的位置 (以右→左传板的 L650规格+传出侧为加长传送单元的机型为例)
虚线圆圈内的6处
带轮托架
记号
基准侧
可调侧
印刷机正面
记号
传出侧加长传送单元
中央传送单元
入口传送单元
带轮背面侧定螺栓
55426-KMJ-10
