2. 每月需实施的项目
3-20
第 3 章 定期保养项目
█
空气滤芯与油雾滤芯的更换
从前述“过滤杯的清洁”中的 Step2 已拆下过滤杯的状态开始介绍更换滤芯的方法。
1
拆卸滤芯。
油雾滤芯
油雾滤芯由螺杆固定在过滤器端盖侧，将油雾滤
芯向右图所示方向转动拆下。
空气滤芯
空气滤芯夹在上下侧夹件之间，如右图所示转动
上下侧夹件拆出滤芯。
2
检查滤芯的状态。
目视检查滤芯没有脏污、网眼也未被堵塞。
若已脏污，请换上新的滤芯。
参考
•
空气滤芯
KLC-M8506-00X FILTER ELEMENT
•
油雾滤芯
KGO-M86A2-10X FILTER ELEMENT
3
安装滤芯。
按照与 Step1 相反的步骤将滤芯装回原位。
4
安装过滤杯。
油雾过滤器
将过滤杯的按钮对准拆下时的位置之后，将过滤
杯向上推，再向右转动直到有“咔嚓”声响即可。
空气过滤器
1. 将空气滤芯装回过滤杯中。
2. 将过滤杯插入原位并向右转动拧紧。
c
注意
安装过滤杯时，注意不要使过滤杯用的 O 型圈脱落。
5
安装空气快速接头。
连接空气快速接头，确认不会漏气。

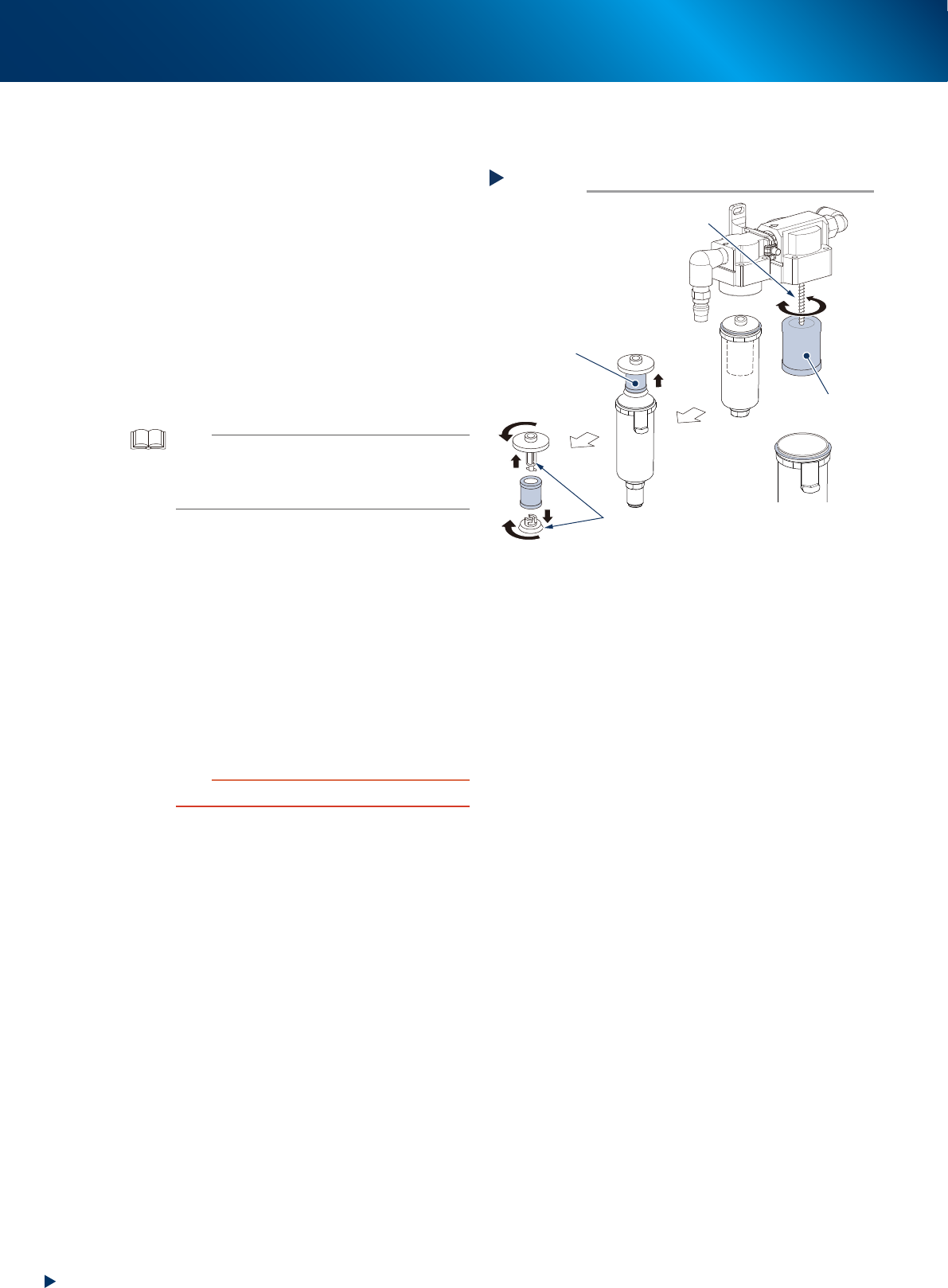

拆卸滤芯
Step 1
螺杆
油雾滤芯
空气滤芯
上下侧夹件
安装
拆卸
55321-KMJ-00
3. 每 3 个月需实施的项目
3-21
第 3 章 定期保养项目
3. 每 3 个月需实施的项目
本节，介绍每 3 个月需进行 1 次点检、保养的项目。建议根据印刷机的运转时间与环境尽早进行点检与保养。
3.1 W 轴
下面，介绍对 YSP10 印刷机的自动调节传送宽度的轴 (W1 轴、W2 轴、W3 轴 ) 进行清洁与加油的方法。
W1 轴与 W3 轴为入口或出口传送部，W2 轴为中央传送部。
3.1.1 W 轴的清洁与加油
1
进行作业前的准备。
e
1. 按 [ 装置 ] -“清洁装置”页面的 [ 连结 ] 按钮，
使清洁装置与相机单元连结。
2. 按急停按钮，打开安全机盖和下部机门，并
打开维护保养用盖板。
3. 握着把手将刮刀头移动到印刷机里侧。
4. 握着清洁装置或相机单元的把手，将清洁装
置与相机单元移动到印刷机里侧。
2
拆卸顶针等基板支撑治具。
将矩阵式顶板上的所有顶针或平面支撑治具拆
下。
3
读入任意的基板程序。
参考
读入基板程序才可以调节传送宽度。
4
将传送宽度调到最小。
1. 关闭在 Step1 中打开的安全机盖、维护保养
用盖板和下部机门，并解除印刷机的紧急停
机状态。
2. 按 [ 装置 ] -“传送装置”页面中的 [ 传送宽度 ]
按钮。
3. 在“调节后的传送宽度”中输入“50”mm，
并按 [OK] 按钮。传送宽度变为指定的宽度。

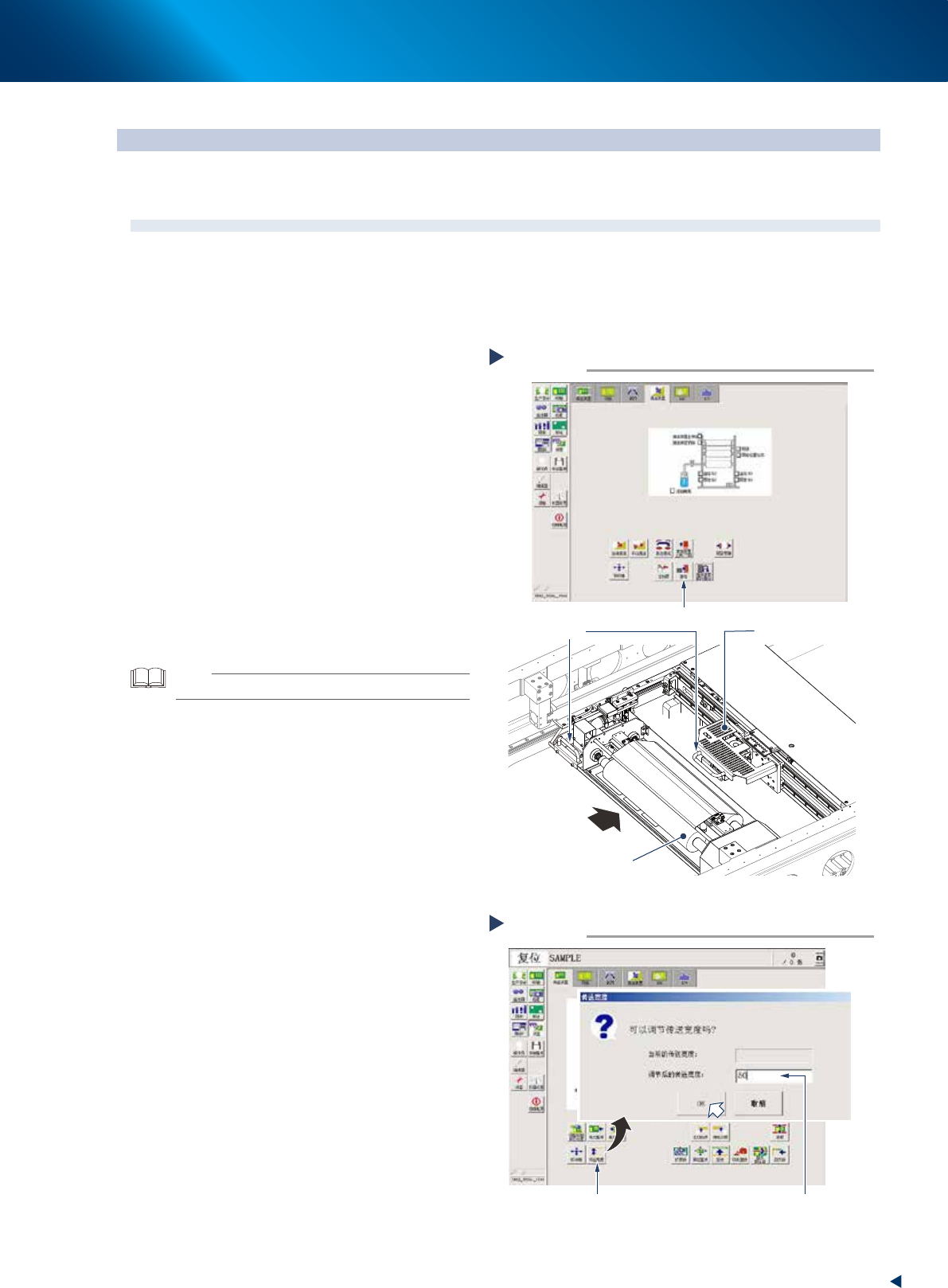

将传送宽度调到最小
Step 4
按 [传送宽度] 按钮 输入“50”
56301-KMJ-00
移动清洁装置与相机单元
Step 1
按 [连结] 按钮
把手
相机单元
清洁装置
向里侧移动
56300-KMJ-10
