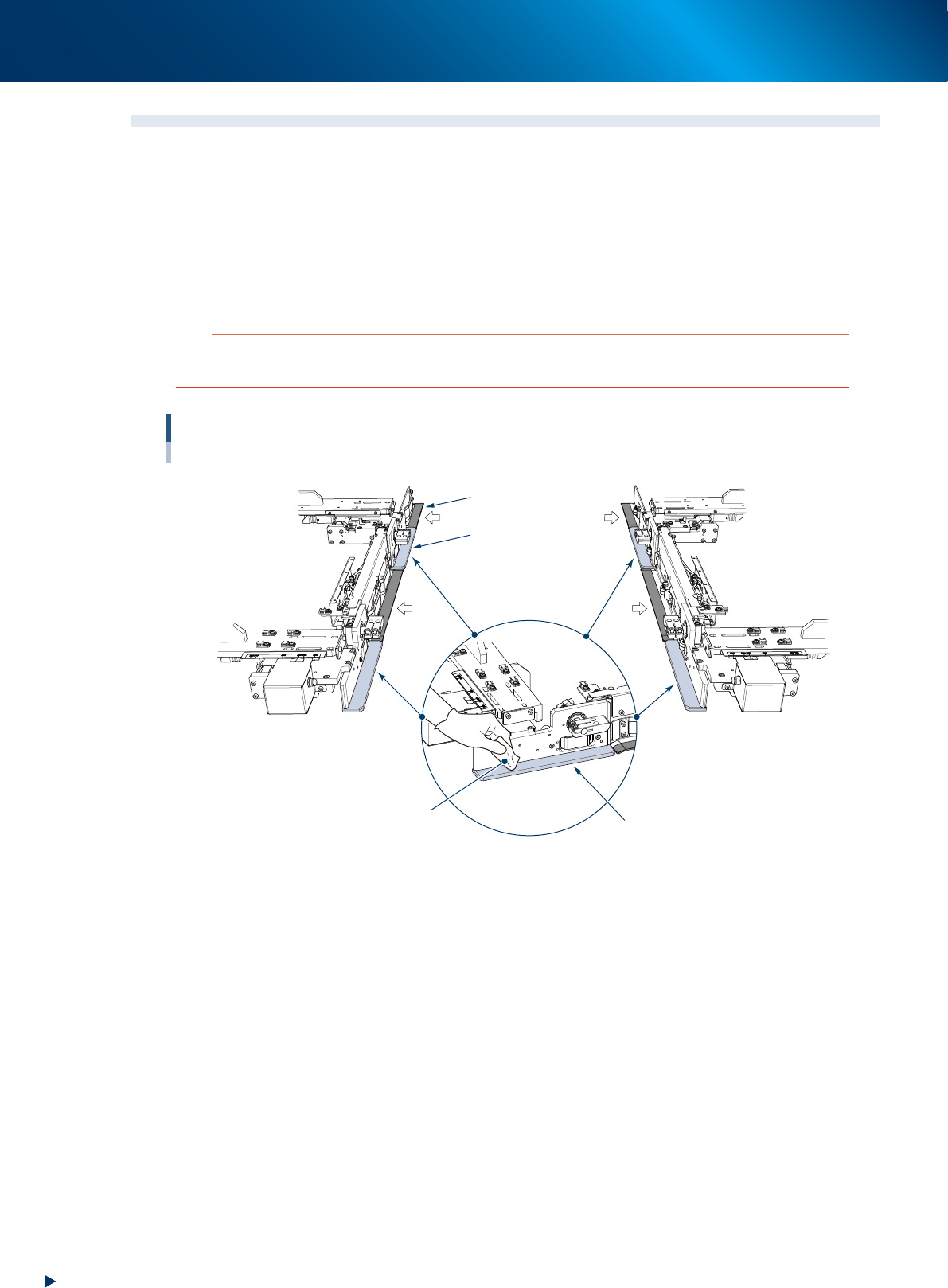

2. 每月需实施的项目 3-16 第 3 章 定期保养项目 2.6 网板托架 下面，介绍清洁网板托架上托住网板的部位 ( 网板托板 ) 的方法。 2.6.1 网板托板的点检与清洁 ► 点检内容 检查下图所示 4 处网板托板上是否粘附有锡膏以及锡膏中所含助焊剂等脏污，或者发黏。 ► 清洁方法 点检的结果为粘附有脏污或发黏时，请用浸有无水乙醇的无尘纸擦拭干净。 c 注意 下图中白 色箭头所示部位贴有黑色的耐磨胶带， 请勿使用无水乙醇擦拭，…
2. 每月需实施的项目
3-15
第 3 章 定期保养项目
8
e
给 CY 轴加润滑油。
1. 按急停按钮之后，打开印刷机正面的安全机
盖。
2. 给润滑油枪换上标准枪嘴。
3. 将指定的润滑油 (NSL) 从滚珠丝杆 (1 处 )、
导轨 (2 处 ) 的润滑油注油嘴注入，直至注入
的干净润滑油从缝隙间溢出为止。
润滑油注油嘴在左右两侧。
4. 用手将相机单元移动到便于加油的位置。
5. 用手前后移动相机单元数次之后，用无尘擦
拭纸擦去滚珠丝杆与导轨溢出的多余润滑
油。
9
将 CY 轴滚珠丝杆的护盖装回原位。
1. 用十字螺丝刀将 CY 轴滚珠丝杆的护盖装回
原位。
2. 关闭印刷机正面的安全机盖。
0
将印刷机背面的盖板装回原位。
标准机型时
用十字螺丝刀将印刷机的背面盖板安装在原来
的位置。
选配网板自动更换单元时
用十字螺丝刀将背面中央盖板安装在原来的位
置。

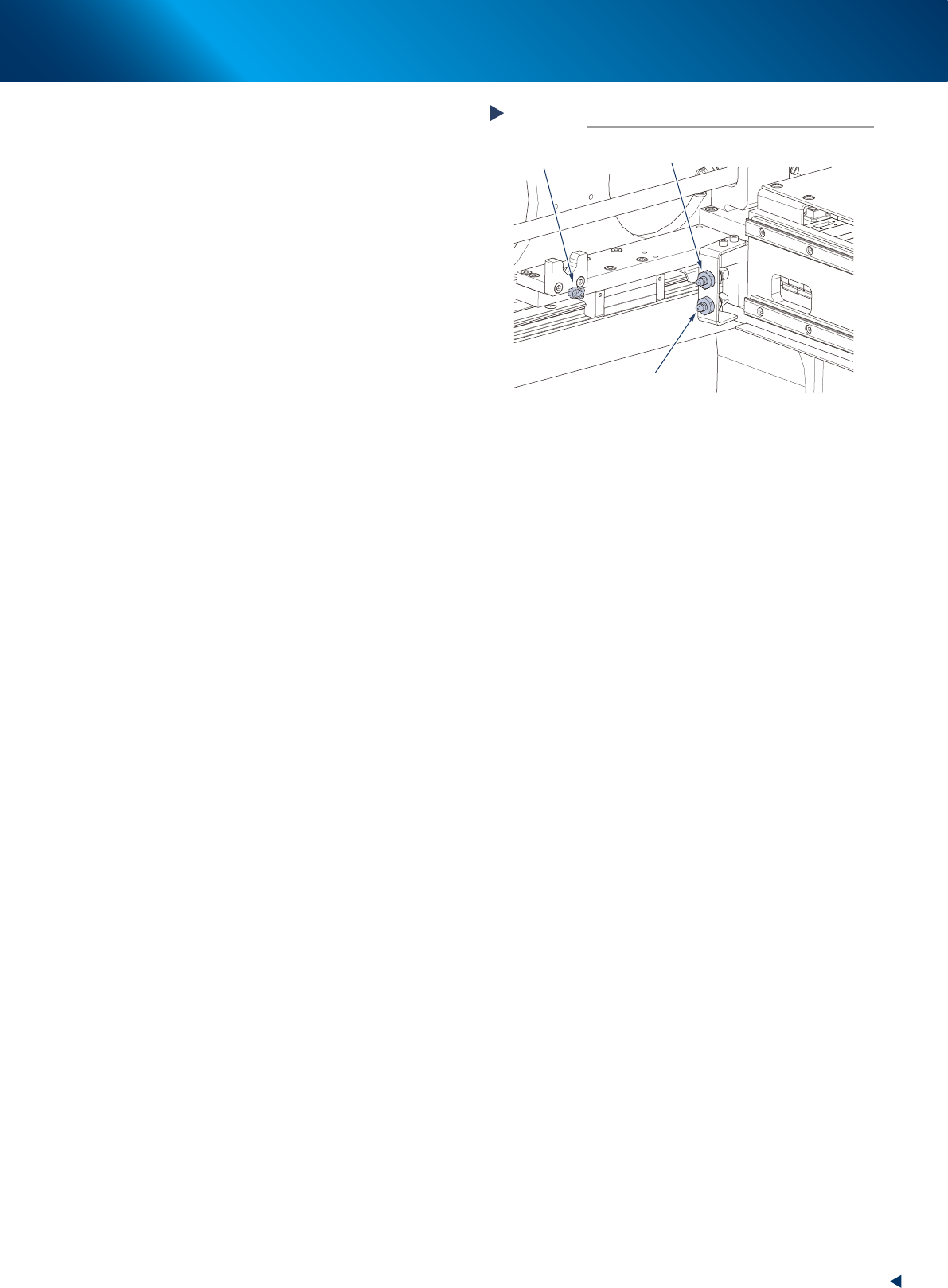

给CY轴加润滑油
Step 8
CY轴导轨的
润滑油注油嘴 (后侧)
CY轴导轨的
润滑油注油嘴 (前侧)
CY轴滚珠丝杆的
润滑油注油嘴
55316-KMJ-00
2. 每月需实施的项目
3-17
第 3 章 定期保养项目
2.7 底座部、其它
下面，介绍清洁与更换冷却扇过滤网的方法，清洁气、雾过滤杯与更换气、雾滤芯的方法。
2.7.1 冷却扇过滤网的点检与清洁
冷却扇过滤网安装在印刷机底座的正面与背面两处。请参照下图拆卸过滤网检查是否已脏污或老化。若已脏污，
可以使用喷气工具 ( 选购件 ) 等清除脏污。
n
要点
清洁过程中，过滤网上粘附的灰尘可能会飞散到印刷机内部。因此，请务必在关闭印刷机的电源之后再进行清洁。
冷却扇过滤网
喷气工具
(选购件)
冷却扇过滤网
冷却扇过滤网
冷却扇过滤网
下部机门
印刷机正面 印刷机背面
55318-KMJ-00
n
要点
若老化严重或脏污无法清除时，请换上新的过滤网。
