3. 每 3 个月需实施的项目
3-22
第 3 章 定期保养项目
5
e
清洁 W2 轴的各部。
1. 按急停按钮，打开安全机盖、下部机门和维
护保养用盖板。
2. 用无尘擦拭纸擦去滚珠丝杆 (2 处 )、导轨 (2
处 )、六角轴 (1 处 ) 的脏污润滑油与尘屑。
n
要点
仔细擦拭包括螺旋槽在内的滚珠丝杆全杆，移动导槽在内
的导轨全轨，并确认没有尘屑残留。
6
清洁 W1、W3 轴的各部。
用无尘擦拭纸擦去滚珠丝杆 (4 处 )、导轴 (4 处 )、
六角轴 (2 处 ) 的脏污润滑油与尘屑。
7
将传送宽度调到最大。
1. 关闭在 Step5 中打开的安全机盖、维护保养
用盖板和下部机门，并解除印刷机的紧急停
机状态。
2. 按 [ 装置 ] -“传送装置”页面中的 [ 传送宽度 ]
按钮。
3. 在“调节后的传送宽度”中输入“510”mm，
并按 [OK] 按钮。传送宽度变为指定的宽度。
8
e
清洁还未擦到的剩余部位。
1. 按急停按钮，打开安全机盖、下部机门和维
护保养用盖板。
2. 用无尘擦拭纸擦拭在 Step5、6 中还未擦到
的剩余部位。
清洁W轴 (在最小传送宽度下)
Step 5-6
无尘擦拭纸
W2的六角轴
W3的六角轴
W2轴的导轨
W3轴的导轴
W2轴的滚珠丝杆
W3轴的
滚珠丝杆
55304-KMJ-00
将传送宽度调到最大
Step 7
按 [传送宽度] 按钮 输入“510”
56302-KMJ-00
清洁W轴 (在最大传送宽度下)
Step 8
无尘擦拭纸
W1(W3)轴的六角轴
W2轴的六角轴
W2轴的导轨
W1(W3)轴的导轴
W1(W3)轴的滚珠丝杆
W2轴的
滚珠丝杆
55305-KMJ-00
3. 每 3 个月需实施的项目
3-23
第 3 章 定期保养项目
9
给滚珠丝杆、六角轴涂抹润滑油。
W2 轴
用手指将指定的润滑油 (NSL) 均匀地涂抹在滚
珠丝杆 (2 处 ) 的表面和螺旋槽部、六角轴 (1 处 )
的表面。
W1、W3 轴
用手指将指定的润滑油 (NSL) 均匀地涂抹在滚
珠丝杆 (4 处 ) 的表面和螺旋槽部、六角轴 (2 处 )
与导轴 (4 处 ) 的表面。
0
给导轨加润滑油。
用润滑油枪给 W2 轴的导轨部加润滑油。
用润滑油枪 ( 弯折型枪嘴 ) 将指定的润滑油 (NSL)
从导轨的 2 处润滑油注油嘴注入。
n
要点
注入润滑油，直至注入的干净润滑油从缝隙间溢出为止。
q
将传送宽度调到最小。
参照 Step4 将传送宽度调到最小。
w
e
给滚珠丝杆上还未涂抹到润滑油的
部位涂抹润滑油。
1. 按急停按钮，打开安全机盖、下部机门和维
护保养用盖板。
2. 用手指将指定的润滑油 (NSL) 均匀地涂抹在
Step9 中还未涂抹到润滑油的滚珠丝杆的表
面和螺旋槽部。
e
使润滑油均匀遍布。
1. 关闭安全机盖、维护保养用盖板和下部机门，
并解除印刷机的紧急停机状态。
2. 按照 Step7 与 Step4 的步骤，反复多次将传
送宽度调到最大与最小。
r
e
擦去多余的润滑油。
1. 按急停按钮，打开安全机盖、下部机门和维
护保养用盖板。
2. 用无尘擦拭纸等擦去堆积在滚珠丝杆、导轨、
六角轴、导轴端面的润滑油。
给W2轴涂抹润滑油
Step 9
W2轴的六角轴
W2轴的滚珠丝杆
W1(W3)轴的六角轴
W1(W3)轴的导轴
W1(W3)轴的滚珠丝杆
55306-KMJ-00
给W2轴的导轨加润滑油
Step 10
润滑油枪
(弯折型枪嘴)
润滑油注油嘴
W2轴的导轨
55307-KMJ-00
3. 每 3 个月需实施的项目
3-24
第 3 章 定期保养项目

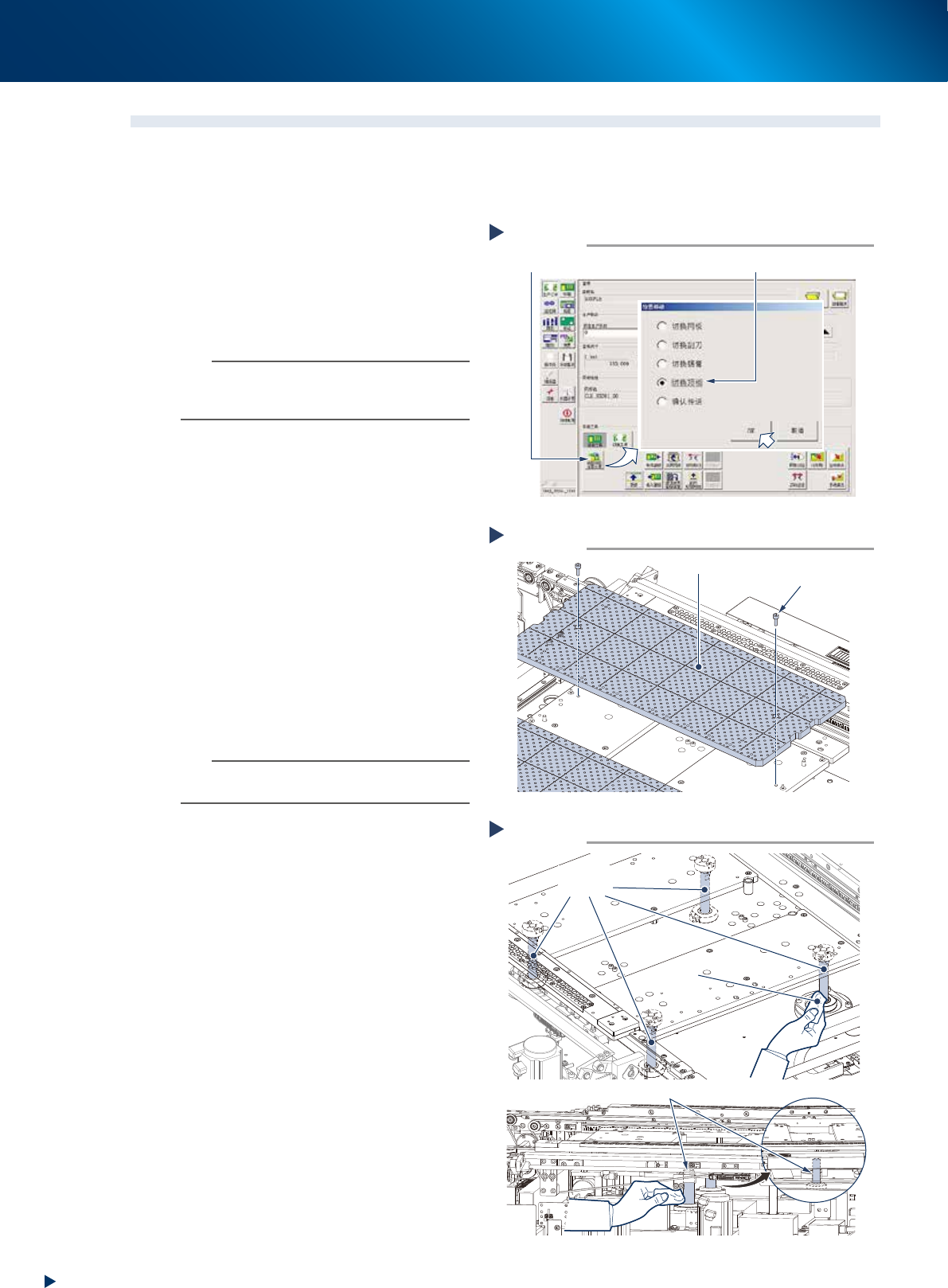

3.2 PU 轴
下面，介绍顶板 (PU) 轴的清洁与加油的方法。
3.2.1 PU 轴的清洁与加油
1
使顶板上升。
1. 读入任意的基板程序。
2. 按“生产设计”画面 -“切换工具”页面的 [ 调
整印刷作业位置 ] 按钮。
3. 选择“切换顶板”，并按 [OK] 按钮。
n
要点
选择“切换顶板”后的运行动作 ：
传送宽度自动调到最大之后，顶板上升。刮刀头和清洁装
置自动移动到印刷机里侧。
2
e
拆卸顶针等基板支撑治具。
1. 按急停按钮，打开安全机盖、下部机门和维
护保养用盖板。
2. 将矩阵式顶板上的所有顶针或平面支撑治具
拆下。
3
拆卸矩阵式顶板。
1. 用内六角扳手 (4mm) 拆下矩阵式顶板的固定
螺栓 ( 右图中的 4 处 )。
2. 拆卸矩阵式顶板 ( 前后各 1 块，共 2 块 )。
4
清洁 PU 轴的滚珠丝杆、导轴。
从工作台的侧面，用无尘擦拭纸擦去 PU 轴滚珠
丝杆 (4 处 )、导轴 (2 处 ) 的脏污润滑油与尘屑。
n
要点
仔细擦拭包括螺旋槽在内的滚珠丝杆全杆，并确认没有尘
屑残留。
5
给导轴加润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在导
轴的表面。
使顶板上升
Step 1
选择“切换顶板”
[调整印刷作业位置] 按钮
56303-KMJ-00
拆卸矩阵式顶板
Step 3
矩阵式顶板
固定螺栓
55319-KMJ-00
清洁PU轴
Step 4
无尘擦拭纸
后视图
PU轴的导轴
PU轴
滚珠丝杆
55322-KMJ-00
