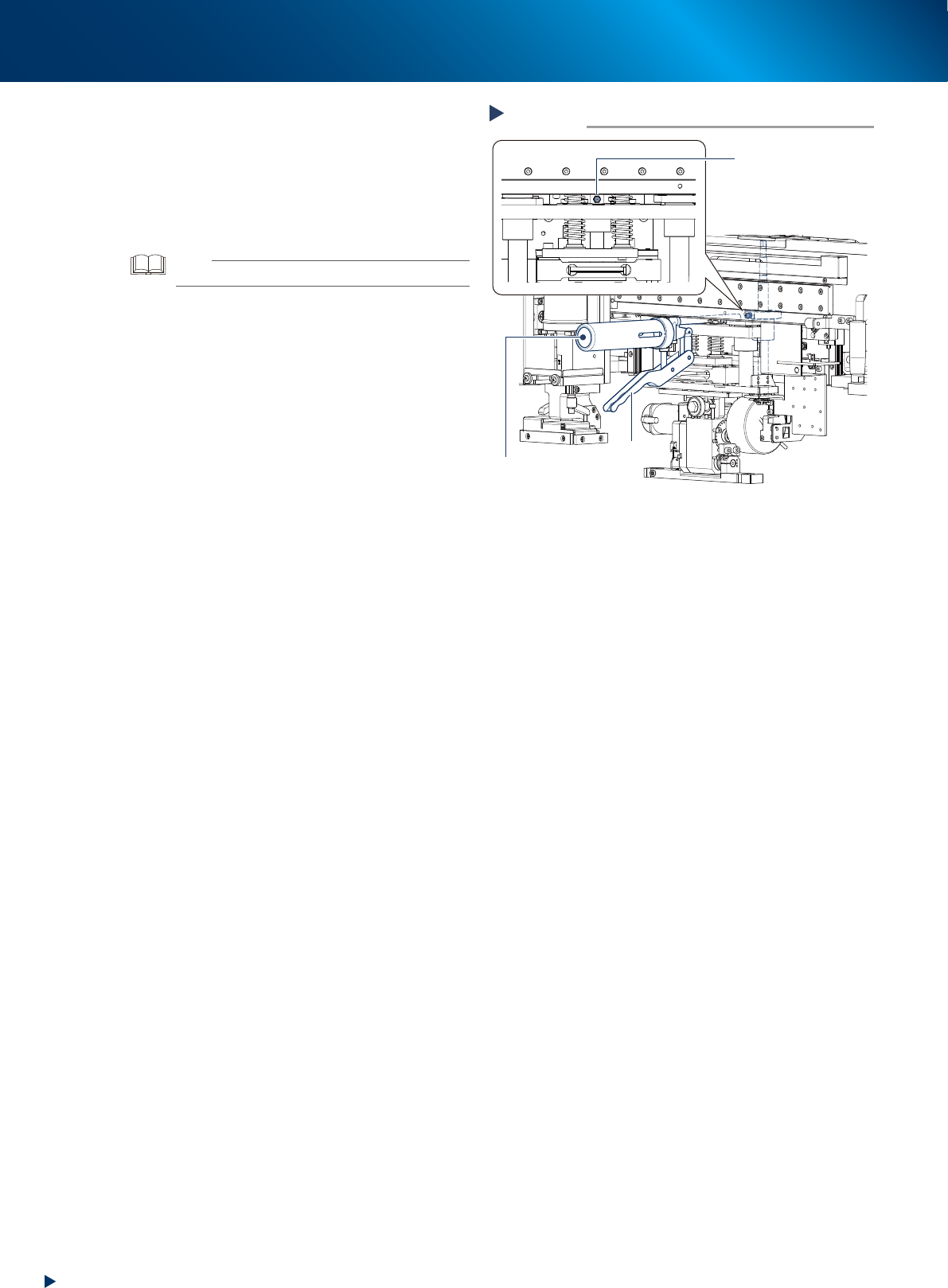

3. 每 3 个月需实施的项目 3-38 第 3 章 定期保养项目 9 给滚珠丝杆加润滑油。 1. 给润滑油枪的前端换上标准枪嘴。 2. 从滚珠丝杆的润滑油注油嘴 (1 处 ) 将指定的 润滑油 (NSL) 注入，直至注入的干净润滑油 从缝隙间溢出为止。 3. 用无尘擦拭纸擦去溢出的多余润滑油。 参考 将润滑油枪的把手朝下给滚珠丝杆加油。 给SZ轴的滚珠丝杆加油 Step 9 润滑油枪 (标准枪嘴) 把手 从正面看时 滚珠丝杆的 润滑油…
3. 每 3 个月需实施的项目
3-37
第 3 章 定期保养项目

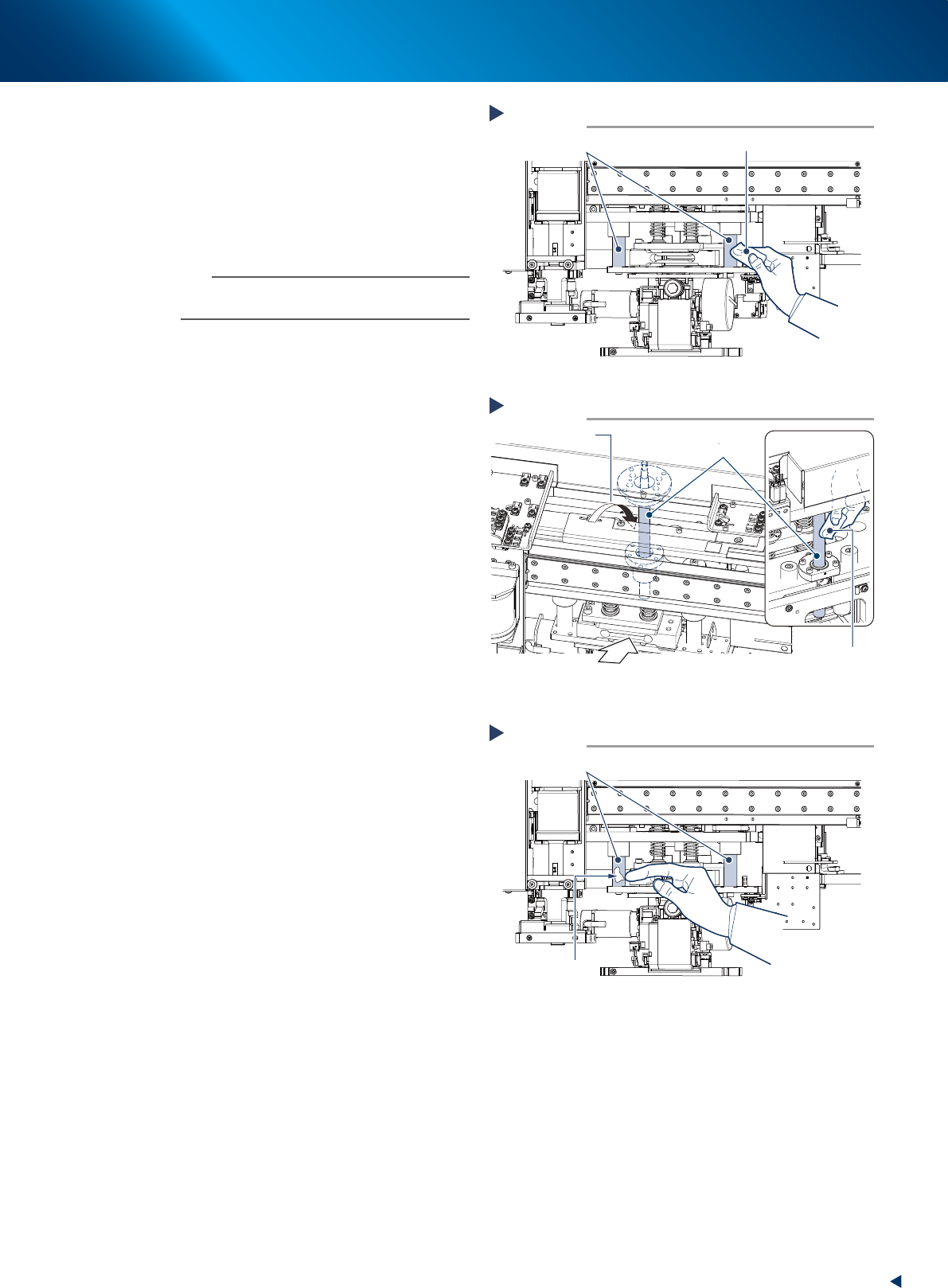

6
清洁 SZ 轴导轴。
用无尘擦拭纸擦去 SZ 轴导轴 (2 处 ) 的脏污润滑
油与尘屑。
7
清洁 SZ 轴的滚珠丝杆。
从右图中箭头所示之处将手伸入，用无尘擦拭纸
擦去 SZ 轴滚珠丝杆 (1 处 ) 的脏污润滑油与尘屑。
n
要点
仔细擦拭包括螺旋槽在内的滚珠丝杆全杆，并确认没有尘
屑残留。
8
给导轴涂抹润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在导
轴 (2 处 ) 的表面。
清洁SZ轴的导轴
Step 6
无尘擦拭纸
导轴
55349-KMJ-00
清洁SZ轴的滚珠丝杆
Step 7
无尘擦拭纸
从此处将手伸入
印刷机正面
从背面看时
滚珠丝杆
55350-KMJ-00
给SZ轴的导轴涂抹润滑油
Step 8
指定的润滑油
导轴
55351-KMJ-00
4. 每 6 个月需实施的项目
3-39
第 3 章 定期保养项目
4. 每 6 个月需实施的项目

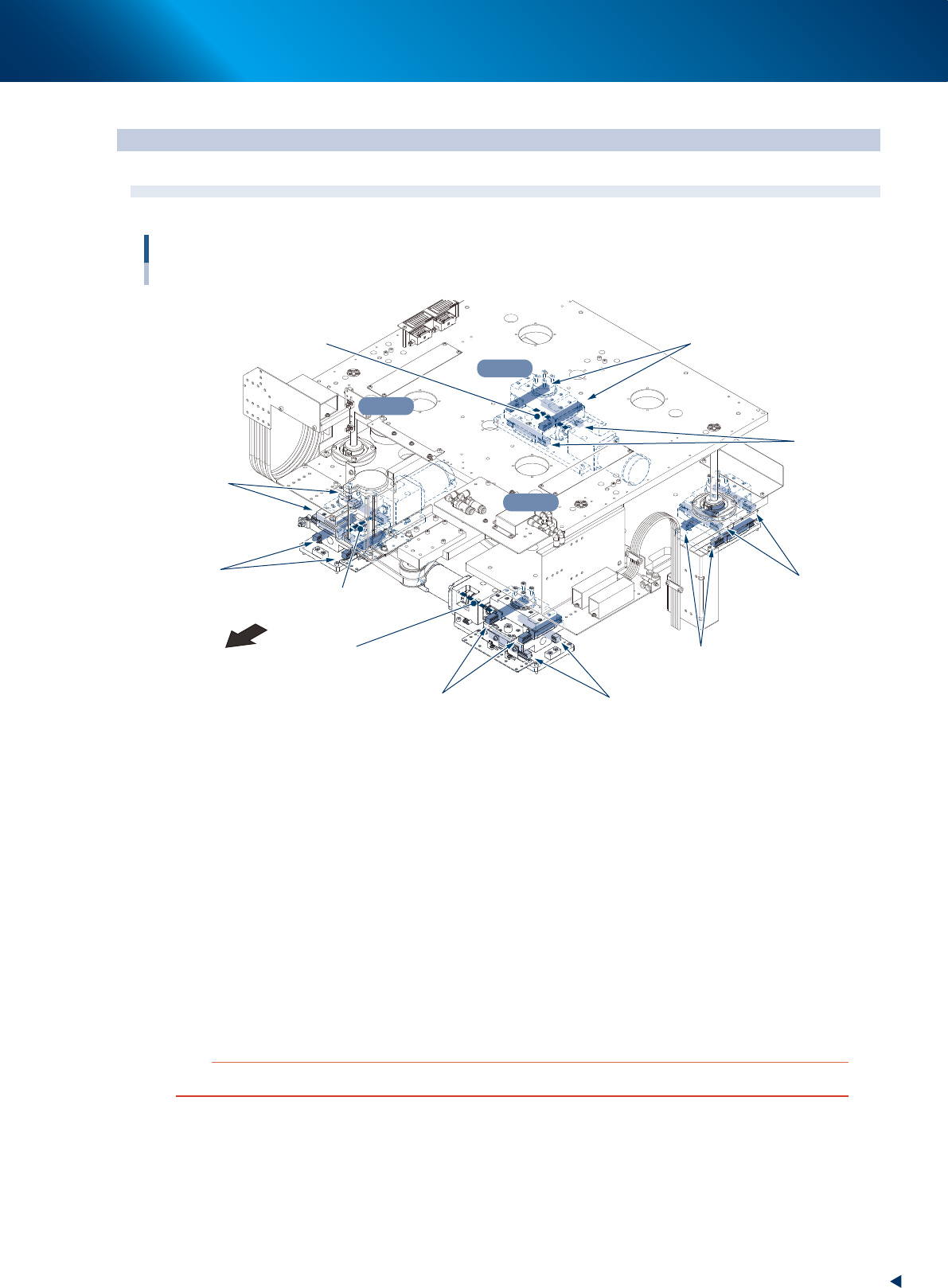

4.1 X 轴与 Y 轴
X轴与Y轴的位置
清洁与加油的部位
○ X1轴的
导轨
● X2轴的
导轨
○ X方向
导轨
○ Y轴的
滚珠丝杆
○ X1轴的
滚珠丝杆
● X2轴的
滚珠丝杆
● Y方向
导轨
印刷机正面
○ Y轴的
导轨
○ Y方向
导轨
● Y方向
导轨
○：从印刷机正面进行
●：从印刷机背面进行
● X方向
导轨
X1轴
X2轴
Y轴
55337-KMJ-00
4.1.1 X 轴、Y 轴的清洁与加油
下面，介绍对 YSP10 印刷机的 X 轴、Y 轴进行清洁与加油的方法。
1
e
拆卸印刷机背面的盖板。
为了保障作业安全，按急停按钮，将印刷机置于紧急停机状态。
标准机型时
用十字螺丝刀拆下印刷机背面盖板的 6 处螺钉，将背面盖板向上提起取下。
选配有网板自动更换单元时
1. 打开背面上部机盖。
2. 用十字螺丝刀拆下印刷机背面中央盖板的 4 处螺钉之后，取下背面中央盖板。
c
注意
请注意不要使盖板跌落，以免砸伤脚。
