2. 日常点检与清洁
2-8
第 2 章 日常保养项目
2.6.2 可拆卸型
如果粘附有锡膏等脏污，请按照下列步骤将防滴板拆下再清洁。
1
拆卸防滴板。
1. 将防滴板的固定旋钮按逆时针方向旋转拧
松。
2. 如右图所示，将防滴板从刮刀头上拆下。
参考
固定旋钮即使拧松也不会脱落。
2
清洁防滴板。
用浸有少量无水乙醇的无尘擦拭纸擦去防滴板
上粘附的锡膏等脏污。
3
安装防滴板。
1. 如右图所示，将防滴板装回刮刀头。
2. 将防滴板的固定旋钮按顺时针方向旋转拧
紧。

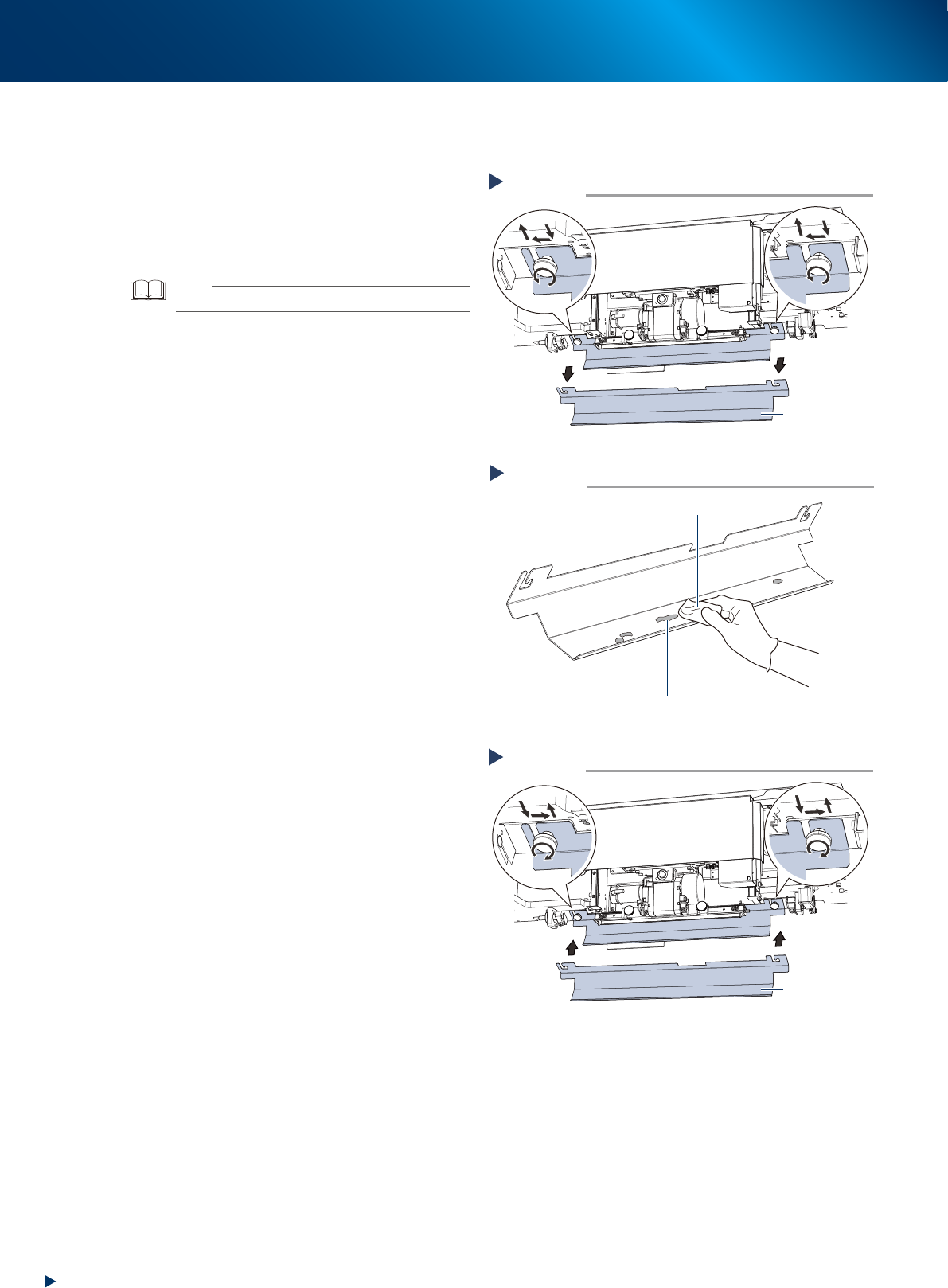

拆卸防滴板
防滴板
Step 1
55210-KMJ-00
清洁防滴板
Step 2
无尘擦拭纸 (少量无尘乙醇)
锡膏
55211-KMJ-00
防滴板的安装
防滴板
Step 3
55212-KMJ-00
第 3 章定期保养项目
目 录
1. 进行维护保养作业之前 3-1
2. 每月需实施的项目 3-2
2.1 矩阵式顶板的清洁 ...................................................................... 3-2
2.2 侧夹板的动作确认 ...................................................................... 3-3
2.3 基板压板的动作确认 .................................................................. 3-4
2.4 吸入式鼓风机 ............................................................................. 3-5
2.4.1 过滤器的清洁与更换 3-5
2.4.2 鼓风软管的目视检查 3-6
2.5 CX 轴、CY 轴与清洁装置 ........................................................... 3-7
2.5.1 CX 轴的清洁与加油 3-7
2.5.2 CY 轴与清洁装置的清洁与加油 3-13
2.6 网板托架 ................................................................................... 3-16
2.6.1 网板托板的点检与清洁 3-16
2.7 底座部、其它............................................................................ 3-17
2.7.1 冷却扇过滤网的点检与清洁 3-17
2.7.2 过滤杯的清洁与气、雾滤芯的更换 3-18
3. 每 3 个月需实施的项目 3-21
3.1 W 轴 .......................................................................................... 3-21
3.1.1 W 轴的清洁与加油 3-21
3.2 PU 轴 ........................................................................................ 3-24
3.2.1 PU 轴的清洁与加油 3-24
3.3 Z 轴 ........................................................................................... 3-26
3.3.1 Z 轴的清洁与加油 3-26
3.4 SY 轴 ........................................................................................ 3-29
3.4.1 SY 轴的清洁与加油 3-29
3.5 SZ 轴 ......................................................................................... 3-31
3.5.1 SZ 轴的清洁与加油 3-31
3.5.2 配备 PSC 时 SZ 轴的清洁与加油 3-35
4. 每 6 个月需实施的项目 3-39
4.1 X轴与Y轴 ............................................................................... 3-39
4.1.1 X 轴、Y 轴的清洁与加油 3-39
1. 进行维护保养作业之前
3-1
第 3 章 定期保养项目
1. 进行维护保养作业之前
本章介绍的维护保养 ( 加油等 ) 作业中有多项需要将身体伸入印刷机内进行作业的内容。
此时，请注意下列事项。
█
机盖、机门与盖板
下面，介绍在进行维护保养作业时需要打开的机盖、机门与盖板。
►
安全机盖
安全机盖在进行生产切换、维护保养时需要频繁打开、关闭。
在运行过程中若打开此安全机盖，将停止运行，进入紧急停机状态。
►
下部机门
运行过程中不使用下部机门。
进行维护保养作业时，若打开此机门，可以将身体伸入印刷机内便于进行维护保养。
在运行过程中若打开此机门，将停止运行，进入紧急停机状态。
►
维护保养用盖板
维护保养用盖板通常为关闭状态。
进行维护保养作业时，将此盖板向上打开，会便于进行维护保养。
此盖板为打开状态时，印刷机为紧急停机状态，无法开始运行。
►
正面里侧盖板
正面里侧盖板在下部机门内，通常为固定状态。
对吸入式鼓风机的过滤器进行清洁或更换时，需要拆卸此里侧盖板进行作业。
►
背面盖板
背面盖板通常由 6 颗螺钉所固定。需要从印刷机背面进行维护保养时，可以拆卸此背面盖板。
选配网板自动更换单元时，背面盖板分为 3 部分，即背面上部机盖、网板更换部安全盖和背面中央盖板。

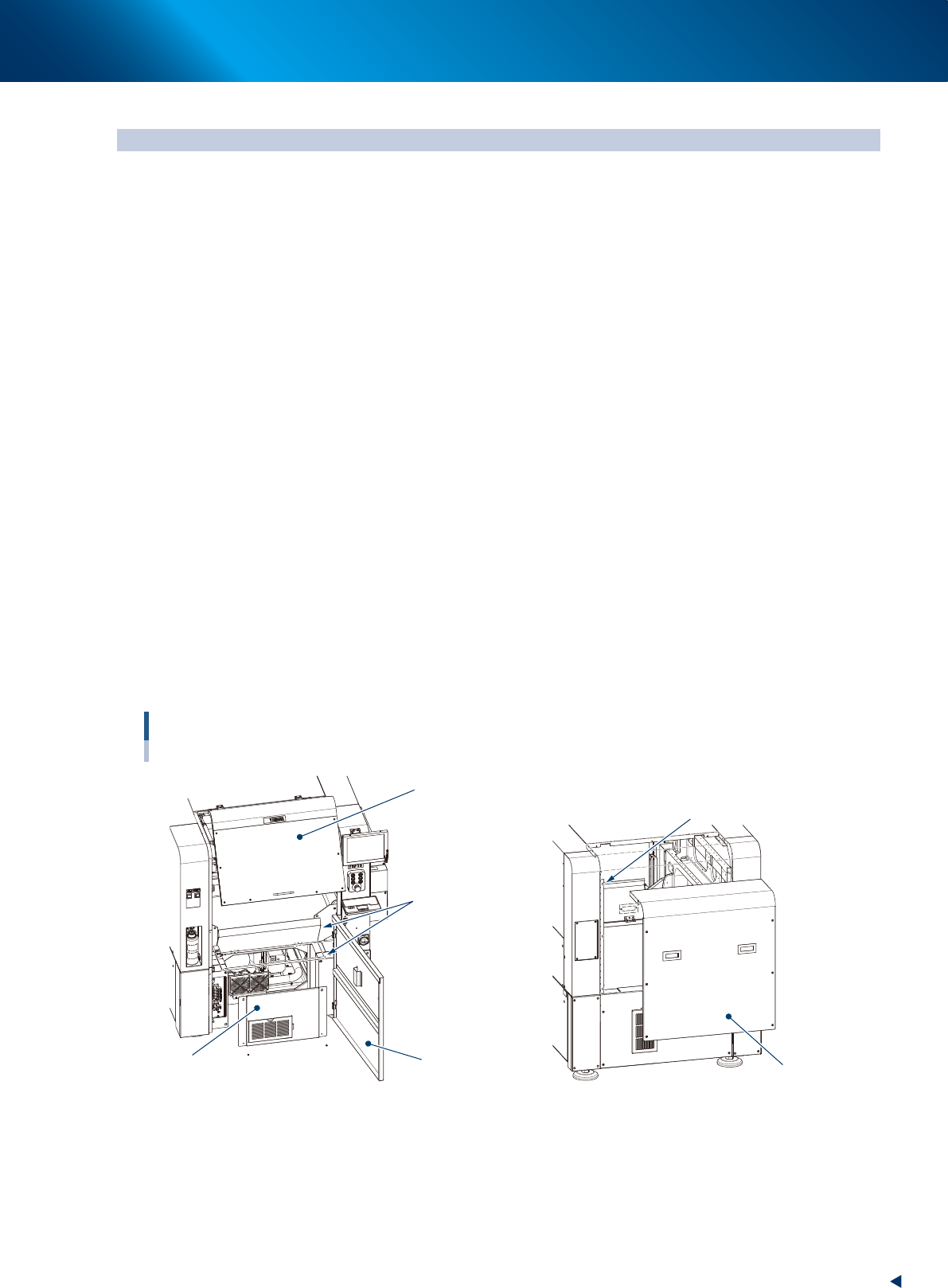

机盖、机门、盖板
进行维护保养时需要打开的部位
安全机盖
螺钉固定位置 (6处)
下部机门
背面盖板
维护保养用盖板
　运行时 ：关闭
　维护保养作业时：打开
正面里侧盖板
印刷机正面
印刷机背面
(以标准机型为例)
55300-KMJ-00
█
加润滑油时
•
使用润滑油枪加油时，请务必使用适合润滑油注油嘴尺寸使用的枪嘴。
•
请务必使用本书指定的润滑油 ( 文中有记载 )。
•
用润滑油枪加油时，需要加油直至加入的干净润滑油从缝隙中溢出为止。
