11-13 Machine Calibration H1F-Z2: 前面 Gantry 的 Head 2 的 Z 轴 H1F-Z3: 前面 Gantry 的 Head 3 的 Z 轴 H1F-Z4: 前面 Gantry 的 H ead 4 的 Z 轴 H1F-R1: 前面 Gantry 的 Head 1 的 R 轴 H1F-R2: 前面 Gantry 的 Head 2 的 R 轴 H1F-R3: 前面 Gantry 的 Head 3 的…
11-12
Samsung Component Placer SM451 Administrator
’
s Guide
11.3.1. 轴原点的测定
选择将要设定限度的驱动轴。可选择的驱动轴如下。

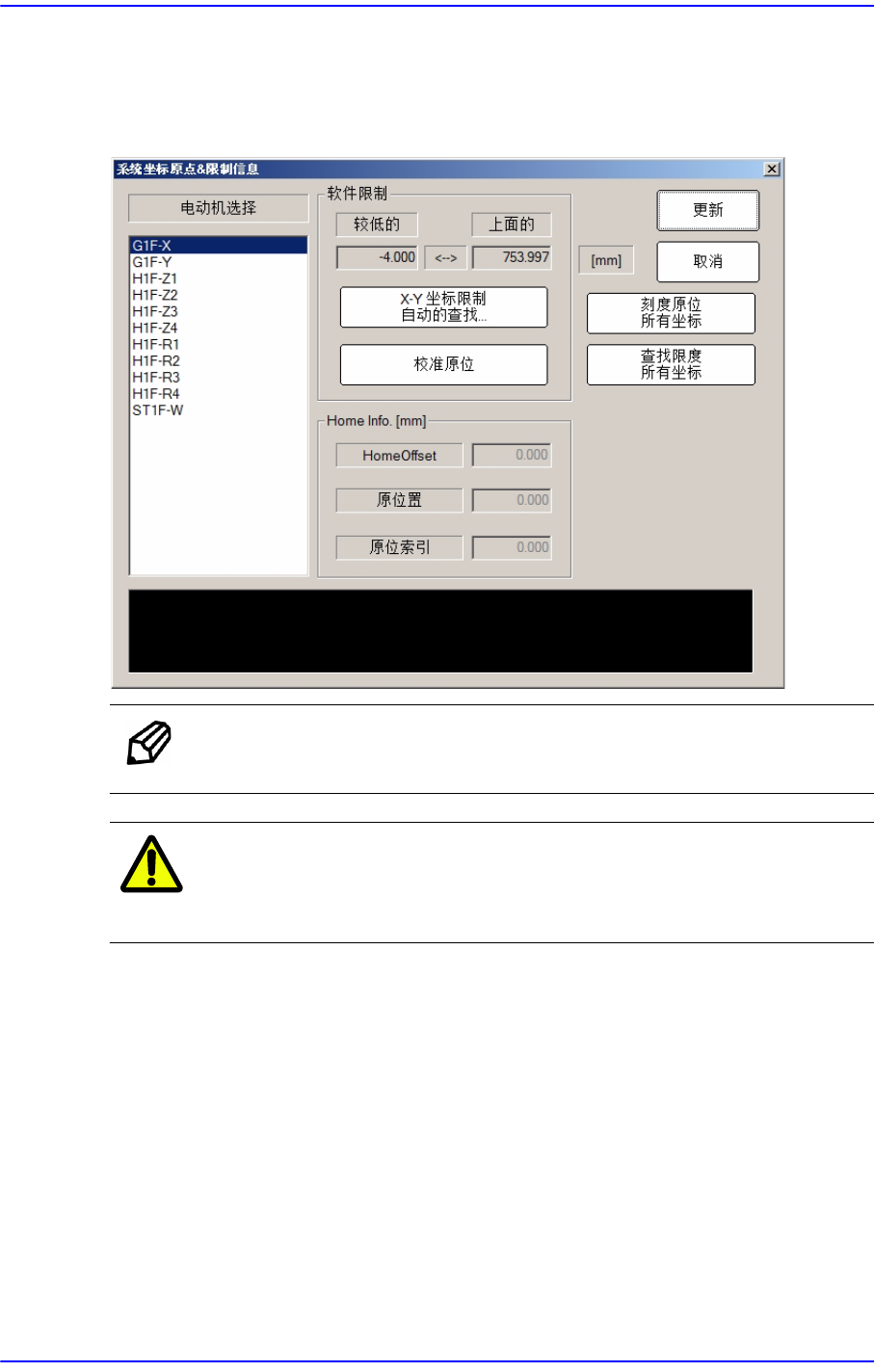

图
11.5
“系统坐标原点
&
限制信息”
对话框
备注 接入本菜单时，需要通过“服务工程师”权限登入。
注 意
作业前“READY”键必须处于被按住的状态。必须检查设备内部
或Conveyor上是否存在着可能引起干涉的物体。
进行校正作业的方法如下：
1. 单击<刻度原位所有坐标 >键。
2. 单击<查找限度所有坐标 >键。
3. 单击<更新>键。
<电动机选择> 目录框
选择将要设定限度的驱动轴。可选择的驱动轴如下。
G1F-X: 前面 Gantry的 X轴
G1F-Y: 前面 Gantry的 Y轴
H1F-Z1: 前面 Gantry的 Head 1的 Z轴
11-13
Machine Calibration
H1F-Z2: 前面 Gantry的 Head 2的 Z轴
H1F-Z3: 前面 Gantry的 Head 3的 Z轴
H1F-Z4:前面 Gantry的 Head 4的 Z轴
H1F-R1: 前面 Gantry的 Head 1的 R轴
H1F-R2: 前面 Gantry的 Head 2的 R轴
H1F-R3: 前面 Gantry的 Head 3的 R轴
H1F-R4: 前面 Gantry的 Head 4的 R轴
ST1F-W: 前面作业Conveyer的宽度调节马达
<软件限制> 领域
<头限制设定> 按钮
<电动机选择>目录框自动搜索所选HEAD马达的极限值并反应其值。

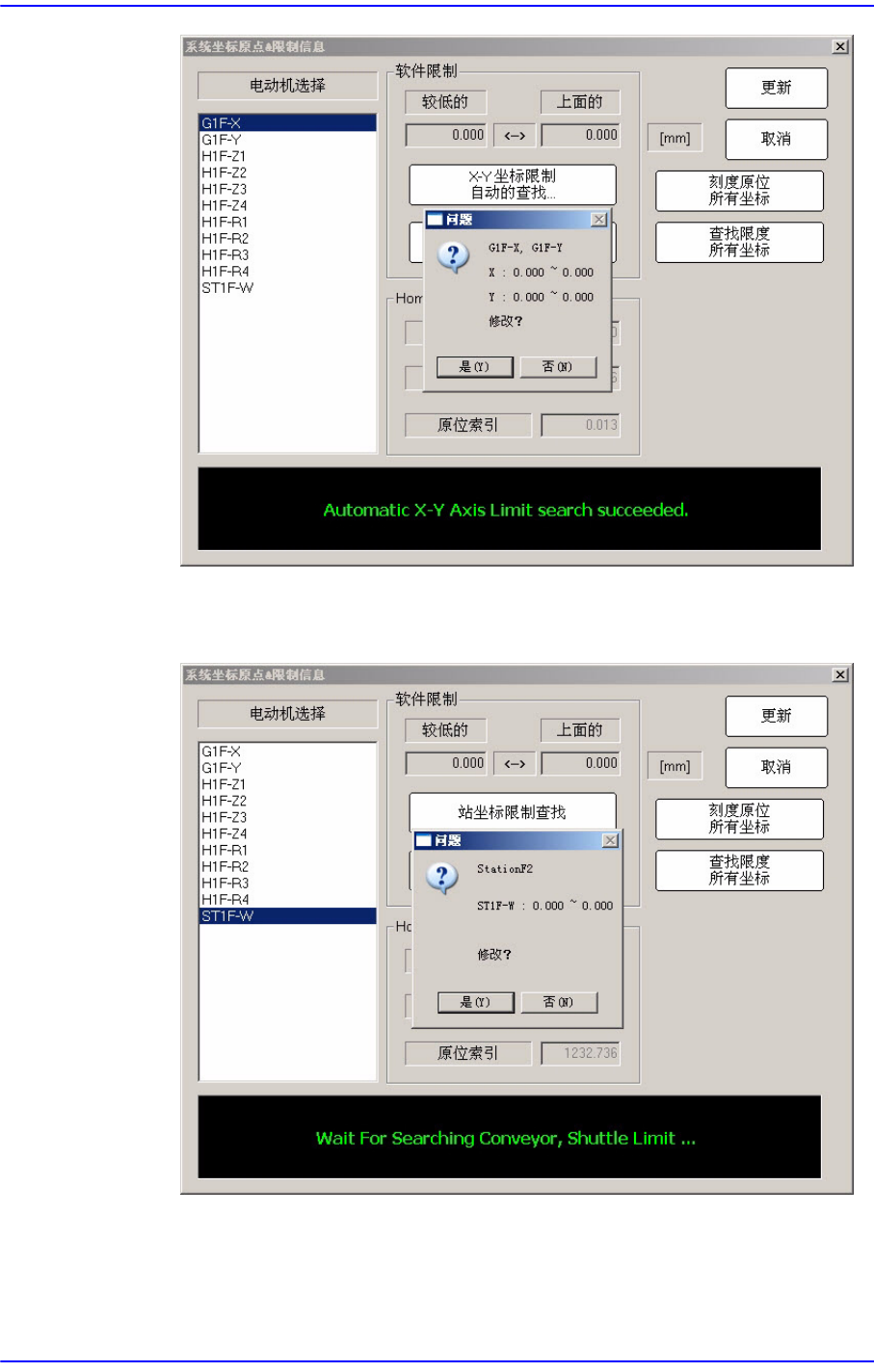

<X-Y 坐标限制自动的查找...> 按钮
自动查找XY轴的limit后，确认是否运用变更值。
11-14
Samsung Component Placer SM451 Administrator
’
s Guide
<站坐标限制查找> 按钮
自动查找和反应<电动机选择>目录框中选定的马达home位置。
<校准原位> 按钮
自动查找和反应<电动机选择>目录框中选定的马达home位置。
在目录框自动搜索所选马达HOME位置并反应其值。单击此按钮则显示“HOME
