11-36 Samsung Component Placer SM 451 Administrator ’ s Guide 11.3.7.2. Up Camera The rmal Origin Calibration 针对丝杆摩擦热引起 XY 坐标系热变形后出现 的 Fix Camera 位移， 利用 ANC 上的一 个基准标记点进行补偿。 在 Calibration Item 单击 <Up Camera Thermal>…
11-35
Machine Calibration

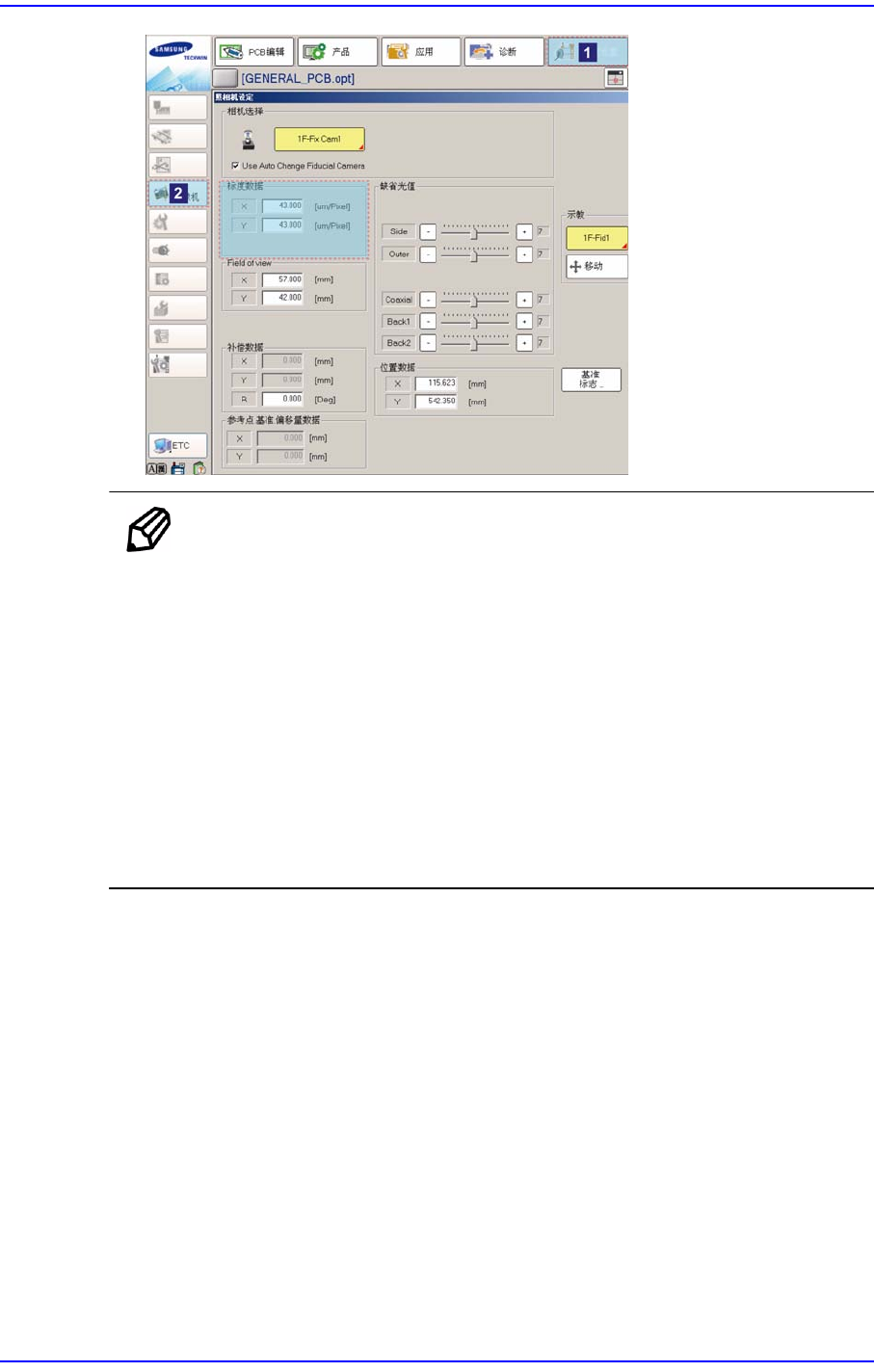

备注 Fix Camera 的校正基准值如下。
FOV 45 MEGA
ScaleX: 42.2~44.2 (μm/pixel)
ScaleY: 42.2~44.2 (μm/pixel)
R: -1.0 ° ~ 1.0 °
FOV 35 MEGA
ScaleX: 32.6~34.6 (μm/pixel)
ScaleY: 32.6~34.6 (μm/pixel)
R: -1.0 ° ~ 1.0 °
11-36
Samsung Component Placer SM451 Administrator
’
s Guide
11.3.7.2. Up Camera Thermal Origin Calibration
针对丝杆摩擦热引起XY坐标系热变形后出现的Fix Camera位移，利用ANC上的一
个基准标记点进行补偿。
在Calibration Item 单击<Up Camera Thermal>键就会出现下列对话窗口，在该对话
窗口单击<移动>键，使基准摄像机移动到ANC上的基准标记位置，准确地示教该
基准标记的中心。
图
11.10
“热量向导”对话框
1: Grid
领域
Gantry选择用箭头键
1F: 显示当前选定的Gantry。
单击箭头键后选择需要检查设定值的Gantry。单Gantry设备时处于非激活状态。
<移动 > 按钮
把当前选定的基准摄像机移到ANC 2号的1号基准标记位置。
<得到数据> 按钮
在选定基准摄像机的位置适用当前位置的坐标值。使基准摄像机的十字线中心
与基准标记的中心准确地维持一致后，单击该键后的登记坐标。
<能打开构台图> 复选框
11-37
Machine Calibration
决定是否执行“拱架热补偿”，如果示教了ANC 2号的1号基准标记则自动成为
圈选状态。
如果需要使Gantry列补正处于非激活状态，请解除复选框的圈选状态。
<绘制时间模式> 领域
请设置执行Mapping的周期。
自动: 以预先指定的周期自动执行Mapping。
手动: 在右侧编辑框中输入周期后，每周期手动执行Mapping。
<自动下一步> 复选框
选择此校验框后单击<开始>按钮会自动执行Gantry列补正过程。
<手动> 复选框
利用示教盒把基准摄像机移动到指定位置后，以手动方式进行Gantry热补偿。
