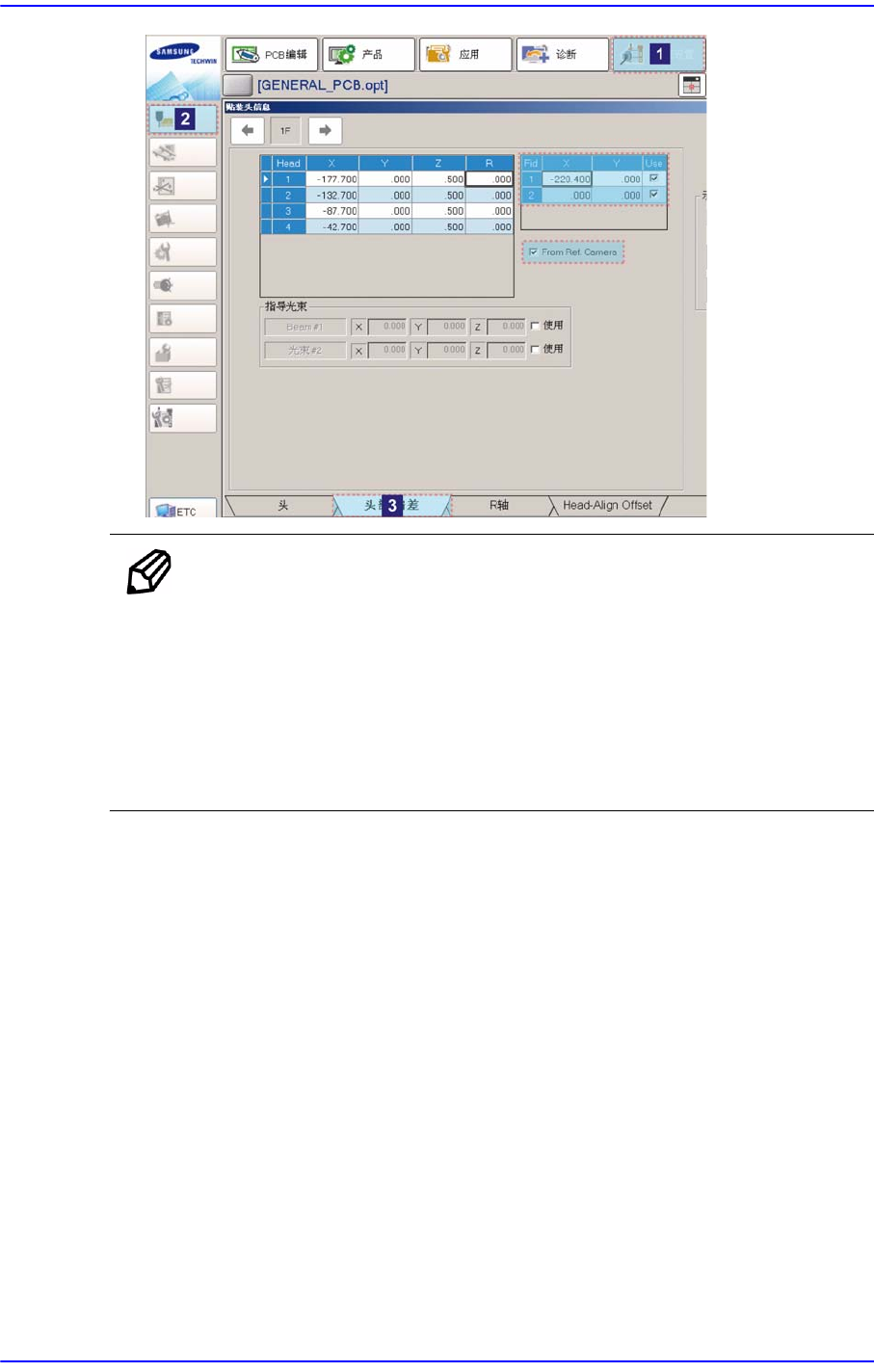

备注 Fiducial Camera Offset (FOV 12)的校正基准值如下。(<From
Ref.Camera>复选框的选择基准 - 参考上图)
Fiducial Camera 1 (Optional)
Offset X : -175.7 mm ~ -179.7 mm, Offset Y : -2.0 mm ~ 2.0 mm
Fiducial Camera 2 (Standard) - 参考摄像机
Offset X : 0 mm , Offset Y : 0 mm
11-41
Machine Calibration
11.3.7.4. Head Offset Calibration
测量Gantry的基准相机中心到各Head中心的距离(XY Offset)。
下面是 Head XY Offset的校正步骤。
1. 点击<准备吸嘴>按钮，在ANC1号23孔中插入 CNT20吸嘴。
2. 选择<自动下一步> 校验框后，点击<Head Offset>按钮，则对选择的Gantry自动
执行校正。
如果需要以手动方式进行，则圈选<没有实际运动（手动）>复选框后单击<Head
Offset>键，然后按照下列步骤进行。
按钮消息窗显示“首先，我们必须把所有吸嘴手动离开朝向。将Z轴调制低处，
点击[下一步]”消 息 。为手动除去所有贴装在磁头的吸嘴，拉下磁头的Z轴请点
击<下一步>按钮。
3. 那么, Head Assembly移动到设备指定的位置后，拉下所有 Z轴。此时，请手动除
去已帖装的所有吸嘴。
4. 显示“下一步，将标准工具粘贴在头部 1。单击[下一步]向下移动。移动后，手动
粘贴工具到首部。”消息。在磁头1号的吸嘴支架上手动安装CN400 吸嘴后请单
击<下一步>按钮。
5. “移动到中心位置[固定1]摄像。移动，点击[下一步]。”消息
。为了把贴片头移
到固定摄像机的中央，单击<下一步 >键。
6. 显示“准备标准。对于标准，点击[下一步]” 消息。此时,点击<亮度>按钮，在”
亮度控制”对话框中’SMVision’窗口显示的 Ficucial Mark明显为止调整照明亮
度后点击<下一步>按钮
7. 自动执行 Calibration后完成 Calibration则如下图显示结果值，请点击<下一步>
按钮。
11-42
Samsung Component Placer SM451 Administrator
’
s Guide
8. 显示“下一步，把调整吸嘴从头1上卸掉。 点击[下一步]下移头。移动后，用手
把调整吸嘴从头上卸下来。”消 息 。为了从1号贴片头的吸嘴夹具以手动方式清
除CNT20吸嘴后把 CNT20吸嘴插入贴片头 2号吸嘴夹具，单击 <下一步>键。
9. 请按照对磁头1的校正方法，同样地从Head 2~ 4执行校正。
10. 对所有磁头正常完成校正次序如下图显示结果值。要在设备中适用校正值请点
击<更新 >按钮。
结果可以在“头部 偏差"TAP对话框确认。
