11-29 Machine Calibration 3. 将出现下列提示 ： “ Move To Center Position of Camera. To Move, Click [Next]. ” 请 单击 < 下一步 > 使该贴片头移动 到固定摄像机的中心以便在固定摄 像机查看贴 片头的吸嘴夹持器。 4. 利用示教盒使吸嘴座形状成 '( )' ， R 轴方向旋转转 轴。 此 时， 机械连 动的磁头 …
11-28
Samsung Component Placer SM451 Administrator
’
s Guide
备注 正常的Z偏移值如下。
Head1~ Head4: -2.0 ~ 2.0 mm
若Z Offset值超出该范围，则说明磁头有严重的器具性问题，需
要确认home位置、主轴、LM和电动机的工作是否正常。

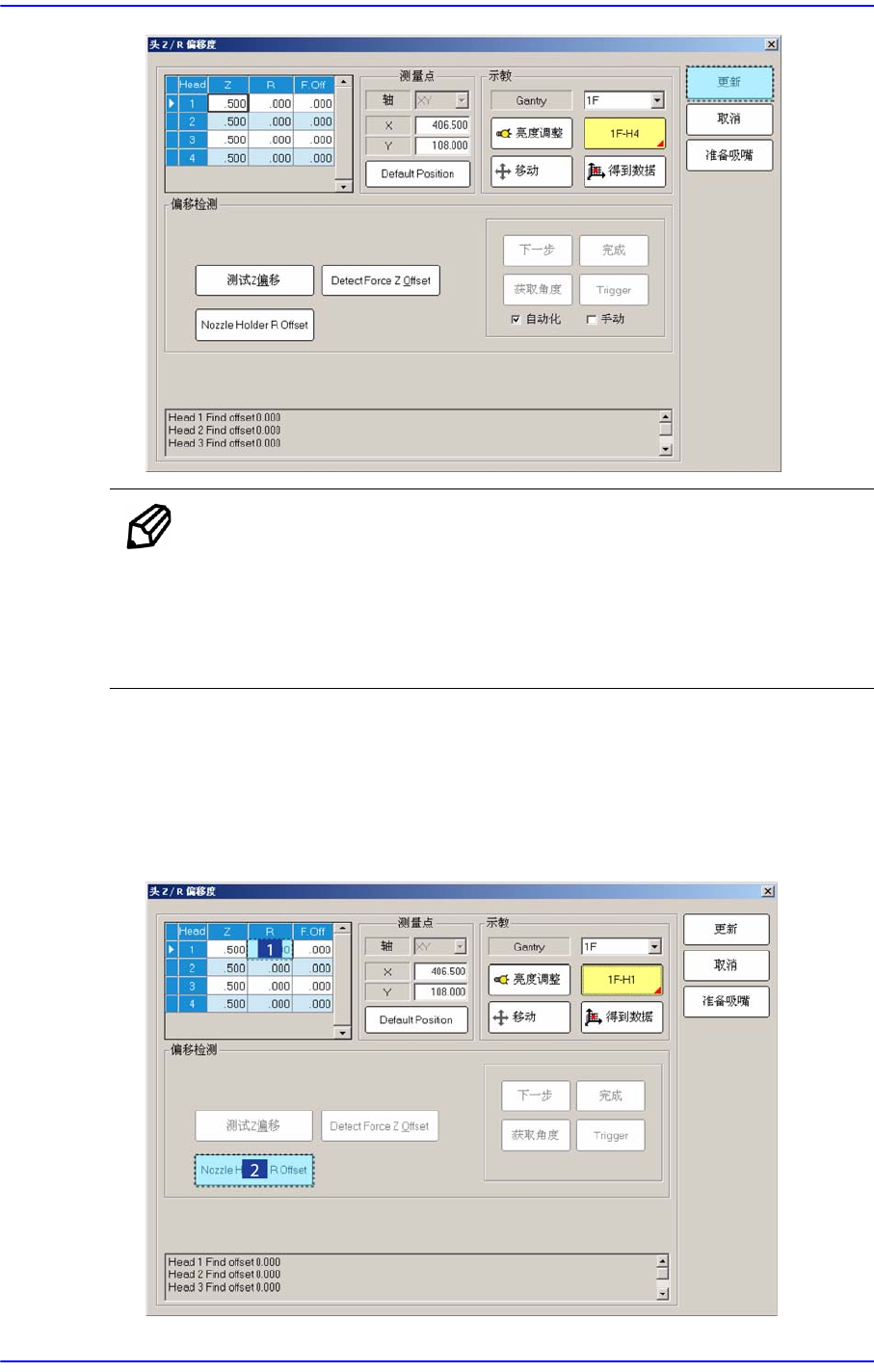

下面是针对R轴偏置的校正过程：
1. 需要在<Grid>领域执行校正的Head的R轴值输入“0”。
2. 在<Grid> 领域点击要执行校正Head的R轴，再点击 <Nozzle Holder R Offset>按
钮。 (在这里任意用 Head 1设定)
11-29
Machine Calibration
3. 将出现下列提示：“Move To Center Position of Camera. To Move, Click [Next].”请
单击<下一步>使该贴片头移动到固定摄像机的中心以便在固定摄像机查看贴
片头的吸嘴夹持器。
4. 利用示教盒使吸嘴座形状成'( )'，R轴方向旋转转轴。 此时，机械连动的磁头.吸
嘴座朝相同方向。
5. 此时输入所要适用的R轴<获取角度>值并进行升级。
6. 同样地测定Head 2 ~ Head 4。
7. 校正结果适用在设备时点击<更新>按钮。
11-30
Samsung Component Placer SM451 Administrator
’
s Guide
11.3.7. Head & Camera Calibration
执行照相机校正功能。执行校正的顺序及所需的工具为如下。
Up Camera Scale Calibration (CNT20 Nozzle)
Up Camera Thermal Origin Calibration
Fiducial Camera Offset Calibration (Calibration Glass)
Head Offset Calibration (CNT20 Nozzle)
R-Axis Offset Calibration (CNT20 Nozzle)
Light Mapping (LightFly Nozzle)
图
11.8 Head/ Camera/ Light Calibration
”
对话框
1:
消息窗
2: Calibration Item
<校正菜单> 领域
选择要Calibration的项目。 按特定项目的按钮则在消息窗依次显示必要的说明。
按照此说明操作，就能完成Calibration。
Gantry选择用箭头键
1F：显示当前选定的Gantry。
单击箭头键后选择需要检查设定值的Gantry。
