11-27 Machine Calibration 2. 在 <Grid> 领域 中选择执行校正的 Head Z 轴后， 选择 < 自动化 > 校验框， 之后点击 < 测试 Z 偏移 > 按钮。 ( 在这里 任意用 Head 1 设定 ) 3. 那么 HEAD 自动移动到 ANC 上 的指定位置。 然后设备发生空压从 HEAD1 到 HEAD4 依次自动下降轴执行校 正。 4. 完成校正后自动把结果反…
11-26
Samsung Component Placer SM451 Administrator
’
s Guide

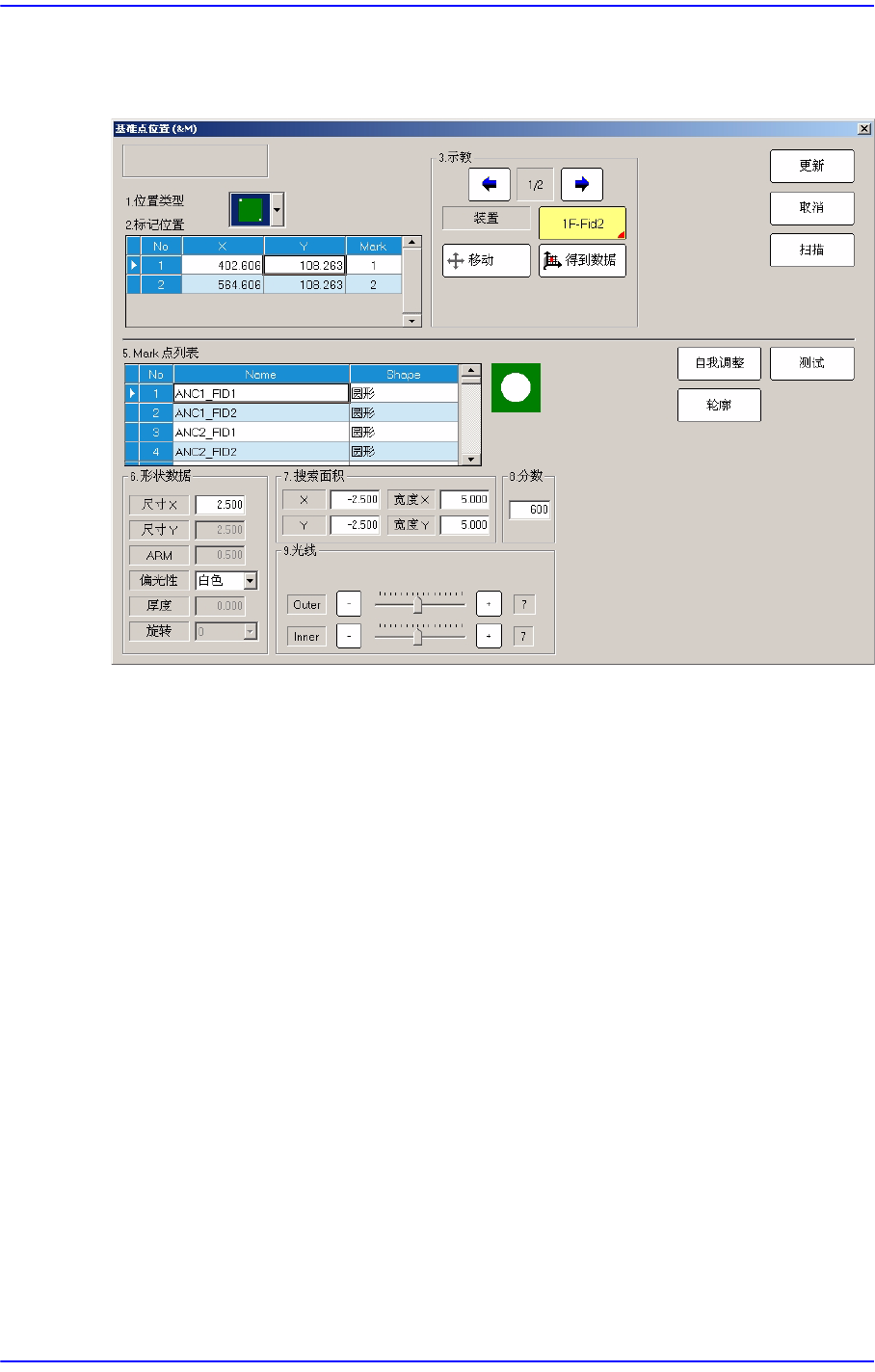

11.3.5. ANC位置的测定
对 ANC顶面的Fiducial Mark 2 点执行示教。补偿前面及后面ANC的相对坐标系。
详细内容请参考
“
2.3
基准符号
(Fiducial Mark)
设定”
。
11.3.6. Head Z/R偏置的纠正
PCB顶面到Z轴Home的距离是机械设置的。Z Offset 校正为以PCB顶面基准，利用
空压测量对此距离的Offset。
R Offset 校正为以吸嘴支撑架0度基准进行整列，测量对角度的Offset。
以下是执行 Z Offset 校正的过程，使用的吸嘴为校正用CN040吸嘴。

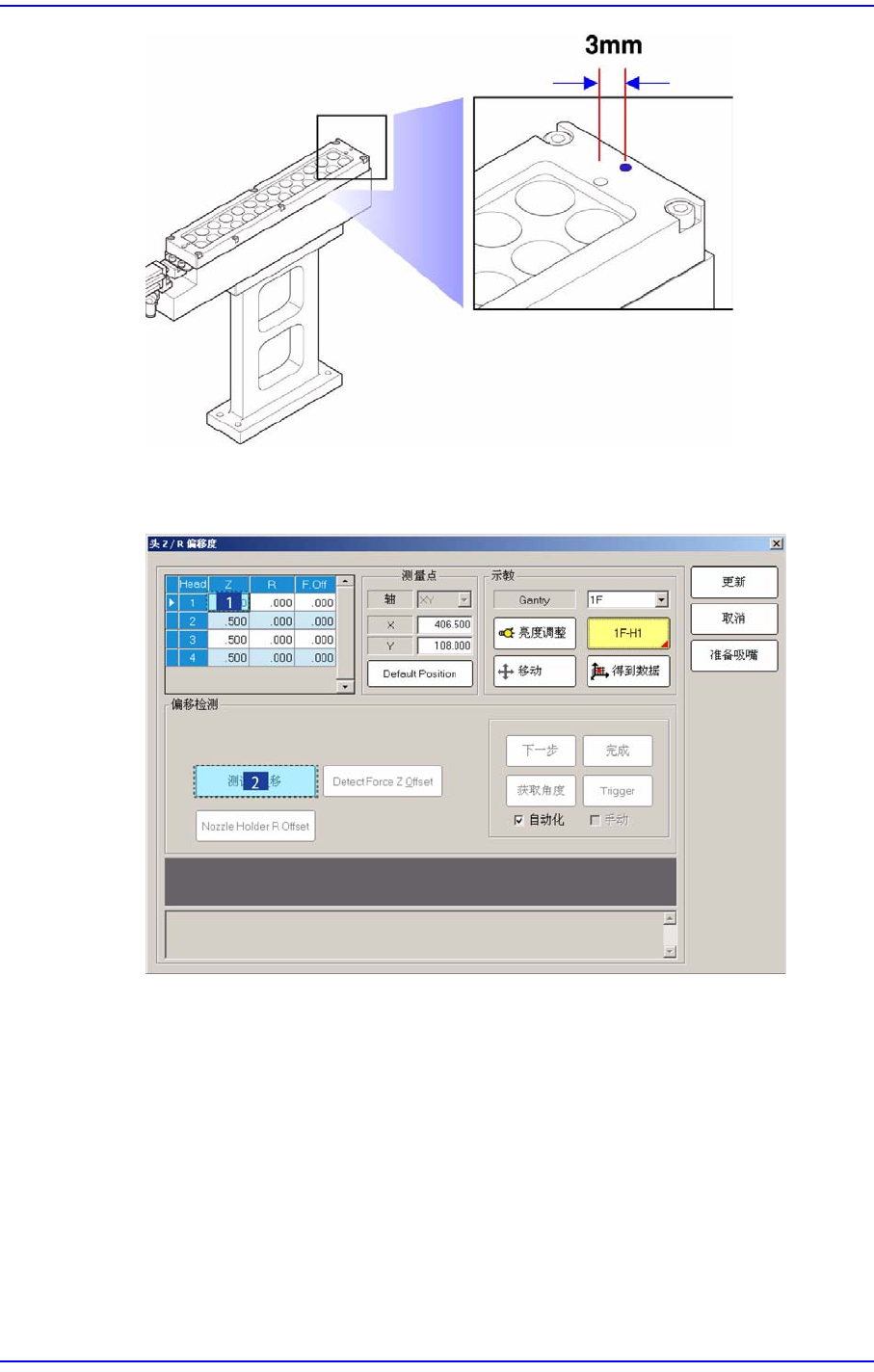

1. 点击<准备吸嘴>按钮，手动清除插入在所有Head吸嘴支撑架的吸嘴后把
CN040吸嘴插入到 ANC 1的4号孔中。
Z轴偏移的测量位置距离ANC 1的2号基准标志3mm，如果这里有杂质需要先行
除去。
11-27
Machine Calibration
2. 在<Grid>领域中选择执行校正的Head Z轴后，选择<自动化> 校验框，之后点击
<测试Z偏移>按钮。(在这里任意用 Head 1设定)
3. 那么HEAD自动移动到 ANC上的指定位置。然后设备发生空压从HEAD1到
HEAD4依次自动下降轴执行校正。
4. 完成校正后自动把结果反应在<Grid>领域的Z列。手动进行时,手动对各HEAD
依次插入CN040喷嘴，应在‘系统设置’菜单的‘空压’子菜单边确认HEAD的空
压状态下降轴执行校正。
5. 需要把校正结果反映到设备时，请单击<更新>键。
11-28
Samsung Component Placer SM451 Administrator
’
s Guide
备注 正常的Z偏移值如下。
Head1~ Head4: -2.0 ~ 2.0 mm
若Z Offset值超出该范围，则说明磁头有严重的器具性问题，需
要确认home位置、主轴、LM和电动机的工作是否正常。
下面是针对R轴偏置的校正过程：
1. 需要在<Grid>领域执行校正的Head的R轴值输入“0”。
2. 在<Grid> 领域点击要执行校正Head的R轴，再点击 <Nozzle Holder R Offset>按
钮。 (在这里任意用 Head 1设定)
