11-26 Samsung Component Placer SM 451 Administrator ’ s Guide 11.3.5. ANC 位置的测定 对 ANC 顶面的 Fiducial Mark 2 点执行示教。 补偿前面及 后面 ANC 的相对坐标系。 详细内容请参考 “ 2.3 基准符号 (Fiducial Mark) 设定” 。 11.3.6. Head Z/R 偏置的纠正 PCB 顶面到 Z 轴 Home 的距离是机…
11-25
Machine Calibration

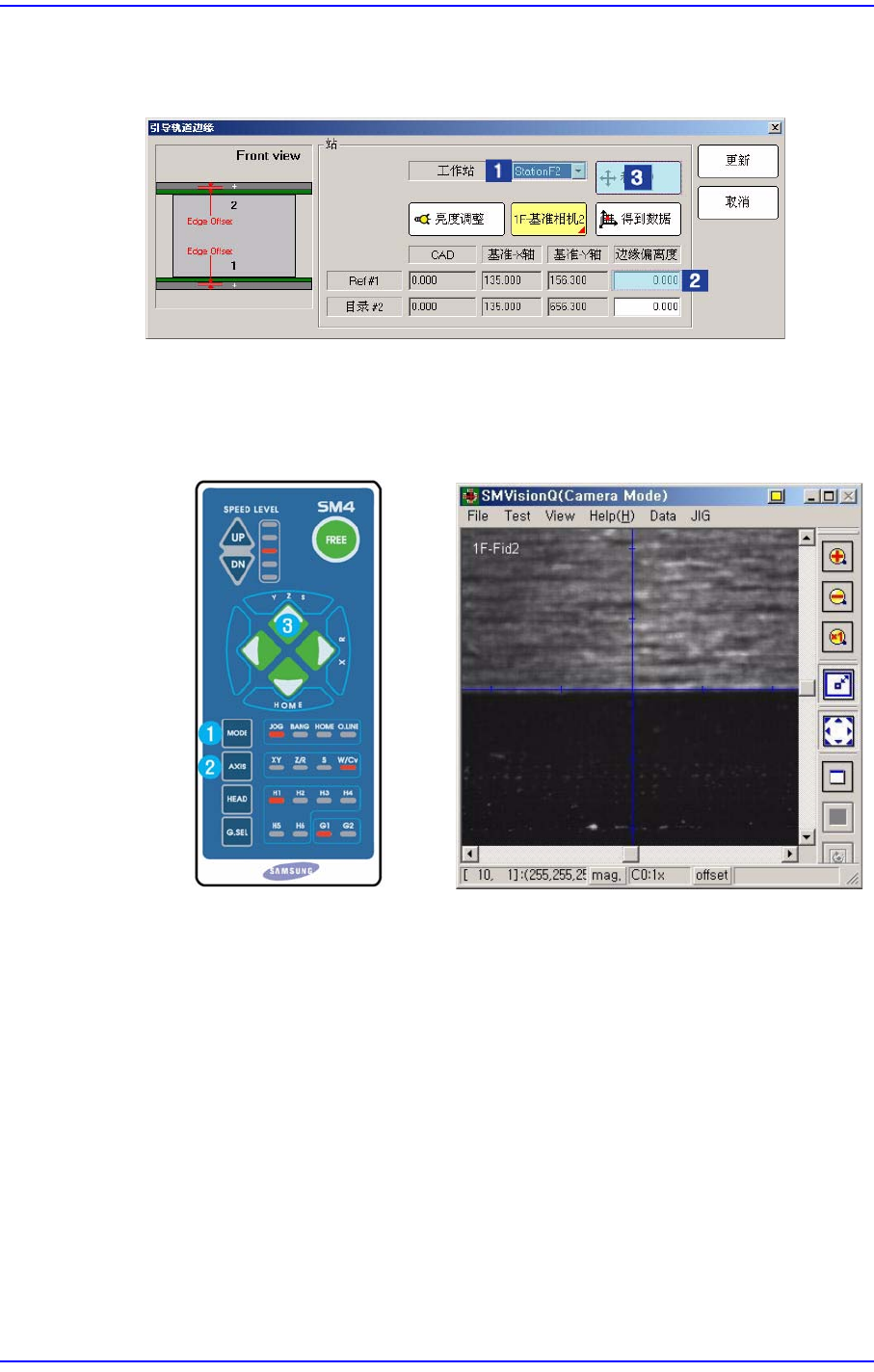

6. <工作站> 目录框中选择要校对的Station。
7. 用鼠标选择 参考点#1相应的<边缘偏离度>编辑框，单击<移动>按扭。
8. 那么，基准相机移动到该 Fiducial Mark位置。上升Backup Table，利 用 Teachbox
单击’AXIS’按扭选择XY，使Vision上的十字线和Transport Rail Frame一致，再
单击’MODE’按扭，选择Jog，按 住 Y(+)方向移动按扭漫漫移动。
9. 如一致，单击示教盒的 <得到数据>按扭。
10. 然后，用鼠标选择 参考点#2相应的<边缘偏离度>编辑框，单击<移动>按扭
11. 用 参考点#1的示教方法，同样地对 参考点#2执行示教。
12. 对所选Station的Fiducial Mark完成示教，则用同样的方法对其他Fiducial Mark
执行示教。
13. 参考
“
11.3.8.
板子位置设定”
后准确地对止挡件位置进行示教。
11-26
Samsung Component Placer SM451 Administrator
’
s Guide
11.3.5. ANC位置的测定
对 ANC顶面的Fiducial Mark 2 点执行示教。补偿前面及后面ANC的相对坐标系。
详细内容请参考
“
2.3
基准符号
(Fiducial Mark)
设定”
。
11.3.6. Head Z/R偏置的纠正
PCB顶面到Z轴Home的距离是机械设置的。Z Offset 校正为以PCB顶面基准，利用
空压测量对此距离的Offset。
R Offset 校正为以吸嘴支撑架0度基准进行整列，测量对角度的Offset。
以下是执行 Z Offset 校正的过程，使用的吸嘴为校正用CN040吸嘴。
1. 点击<准备吸嘴>按钮，手动清除插入在所有Head吸嘴支撑架的吸嘴后把
CN040吸嘴插入到 ANC 1的4号孔中。
Z轴偏移的测量位置距离ANC 1的2号基准标志3mm，如果这里有杂质需要先行
除去。
11-27
Machine Calibration
2. 在<Grid>领域中选择执行校正的Head Z轴后，选择<自动化> 校验框，之后点击
<测试Z偏移>按钮。(在这里任意用 Head 1设定)
3. 那么HEAD自动移动到 ANC上的指定位置。然后设备发生空压从HEAD1到
HEAD4依次自动下降轴执行校正。
4. 完成校正后自动把结果反应在<Grid>领域的Z列。手动进行时,手动对各HEAD
依次插入CN040喷嘴，应在‘系统设置’菜单的‘空压’子菜单边确认HEAD的空
压状态下降轴执行校正。
5. 需要把校正结果反映到设备时，请单击<更新>键。
