11-51

Machine Calibration

 <3. 工具箱> 领域

执行Test 或 Mapping的准备作业。

 <准备测试/绘图> 按钮

安装在Head的所有吸嘴，返还给对应ANC孔。之前ANC1号孔中配置校

正用LightFly吸嘴。

完成作业后 <绘图 > 领域的 <开始 >按钮和 <测试>按钮会被激活。

 <4. 查找区域> 领域

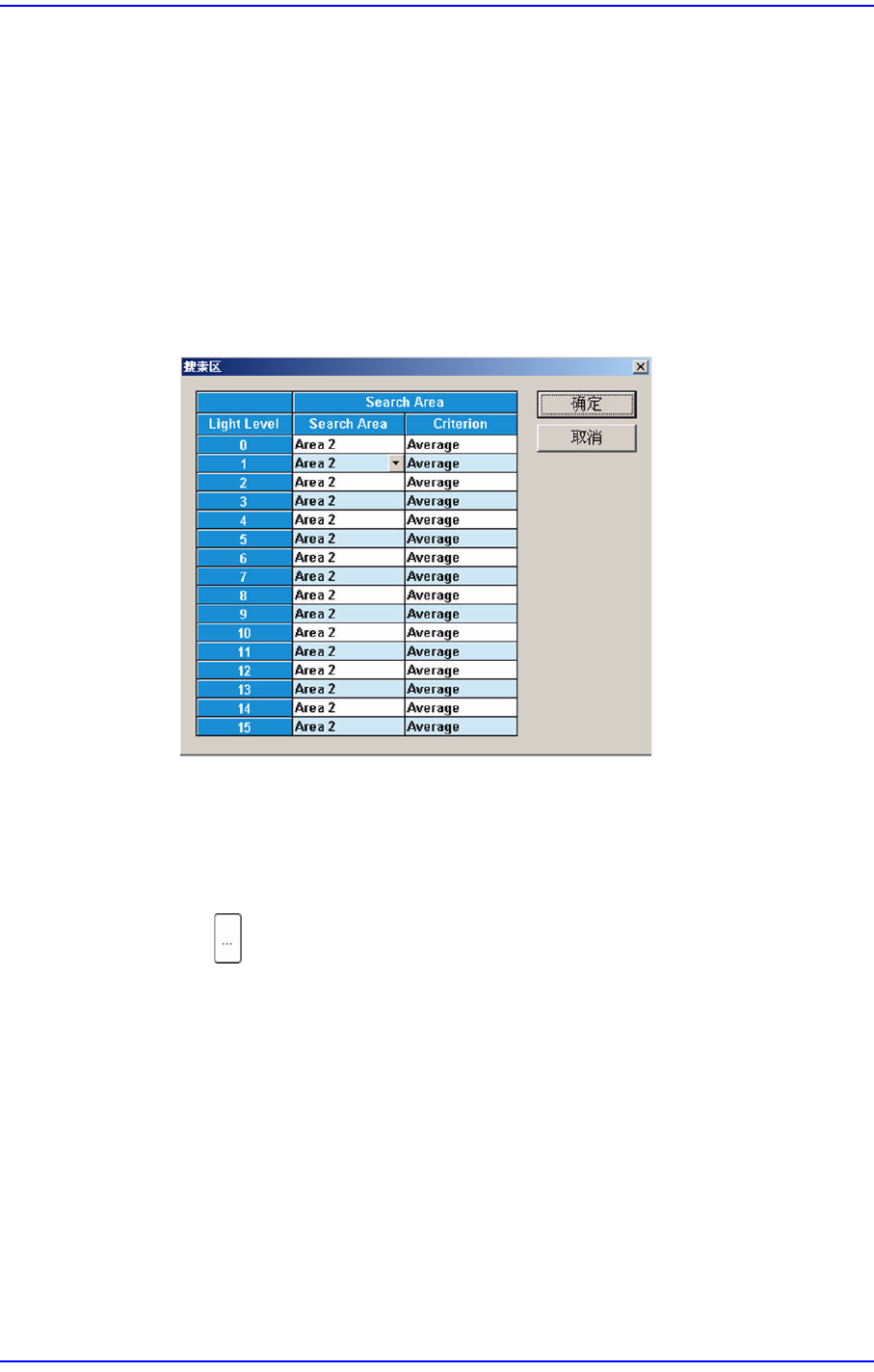

点击要进行Mapping照明的对应按钮会出现如下的对话框。

点击所要执行Mapping 的照明相应的按钮，对各相应照明16阶段照明标准

别设定检验领域(Area1~4), 再决定对检验领域各像素的照明亮度值设为平均

还是最大值。

 <绘图> 领域

 按钮

选择Mapping时使用的Map File。是自动生成的文件名，请不要更改。

 <开始> 按钮

开始Mapping

 <测试> 按钮

对Mapping结果执行Test。自动搜索不能满足基准值的照明Leve1并显示

在结果文件。

必须在选择<请绘图简结果> 校验框的状态下执行Mapping。

11-52

Samsung Component Placer SM451 Administrator

’

s Guide

 状态表示

表示当前进行状况。

Camera (Test 或 Mapping完成的 Camera数) / (选定的 Camera 总个数。)

(I: Inner Level, O: Outer Level, S: Side Level, B: Back Level)

 <关闭> 按钮

结束对话框。

 <更新 > 按钮

给设备传送变更事项后关闭对话框。

 <取消 > 按钮

忽略变更事项关闭对话框。

11-53

Machine Calibration

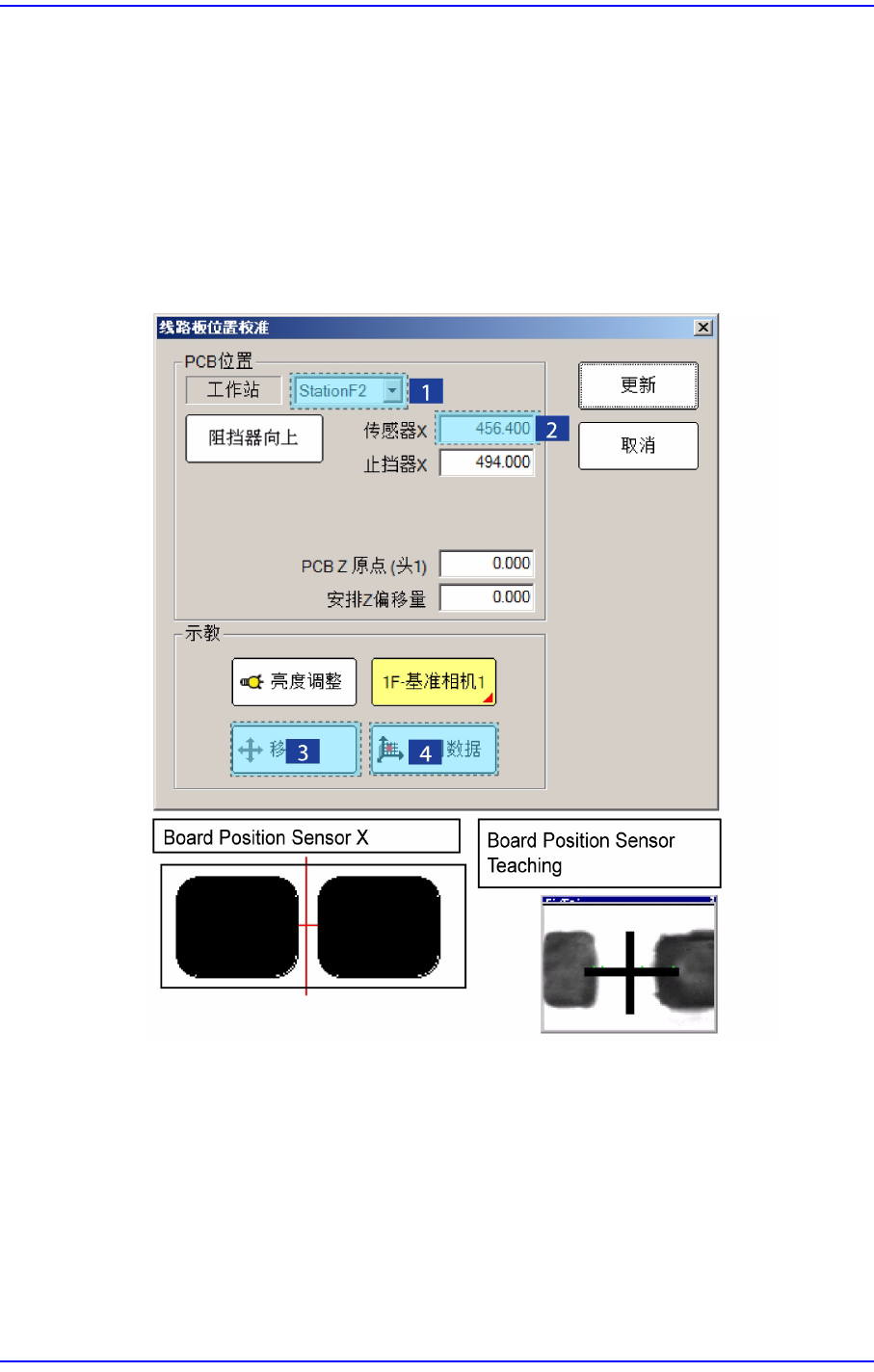

11.3.8. Board Positon Calibration

示教Conveyor贴装领域的 Stopper位置和Sensor的X位置。

以下是对Board Position进行Calibration的过程。

1. 用鼠标选择<传感器X> 编辑箱，单击 <移动>按扭，把示教相机移动到Sensor X

位置。

2. 请利用示教框示教准确的位置。然后单击<得到数据>按钮输入传感器X的准确

坐标值。

3. 用鼠标选择<止挡件X> 编辑箱后单击 <移动>按扭，把示教相机移动到Stopper

X位置。

4. <阻挡器向上>按钮，先Up Stopper后再利用示教框(Teaching Box)请准确示教

Stopper位置。

5. <得到数据> 按钮再利用示教框 Stopper X的板定位传感器 X坐标值。请准确示

教 StationF2, StationR2位置。

6. 请单击<阻挡器向上 >按钮下降制动器。
