11-23
Machine Calibration
如果找到了输送带的全部轴的 Home位置，则需要针对选定站的基准标记进行示
教。详细事项请参照
“
2.3
基准符号
(Fiducial Mark)
设定”
。
<边缘偏离度查找..>按钮
基准标记的示教作业完毕后，需要准确地量测基准标记与边之间的偏置。为了
测量Edge Offset首先要单击<全部回原位 >按钮确认Fiducial Mark的位置
图
11.7
“引导轨道边缘”
对话框
<边缘偏离度> 编辑框
是指Fiducial Mark中心到Rail末端(Edge)的距离，用鼠标选择此处，执行校
准。
<移动> 按钮
基准相机移动到现在选定的Station所选Fiducial Mark位置。
<得到数据> 按钮
选定的Fiducial Mark位置上应用当前位置的坐标值。
<亮度调整> 按钮
设置照明值。调整相应的滑条设置值。
11-24
Samsung Component Placer SM451 Administrator
’
s Guide
<更新> 按钮
储存所有修改值后关闭画面。

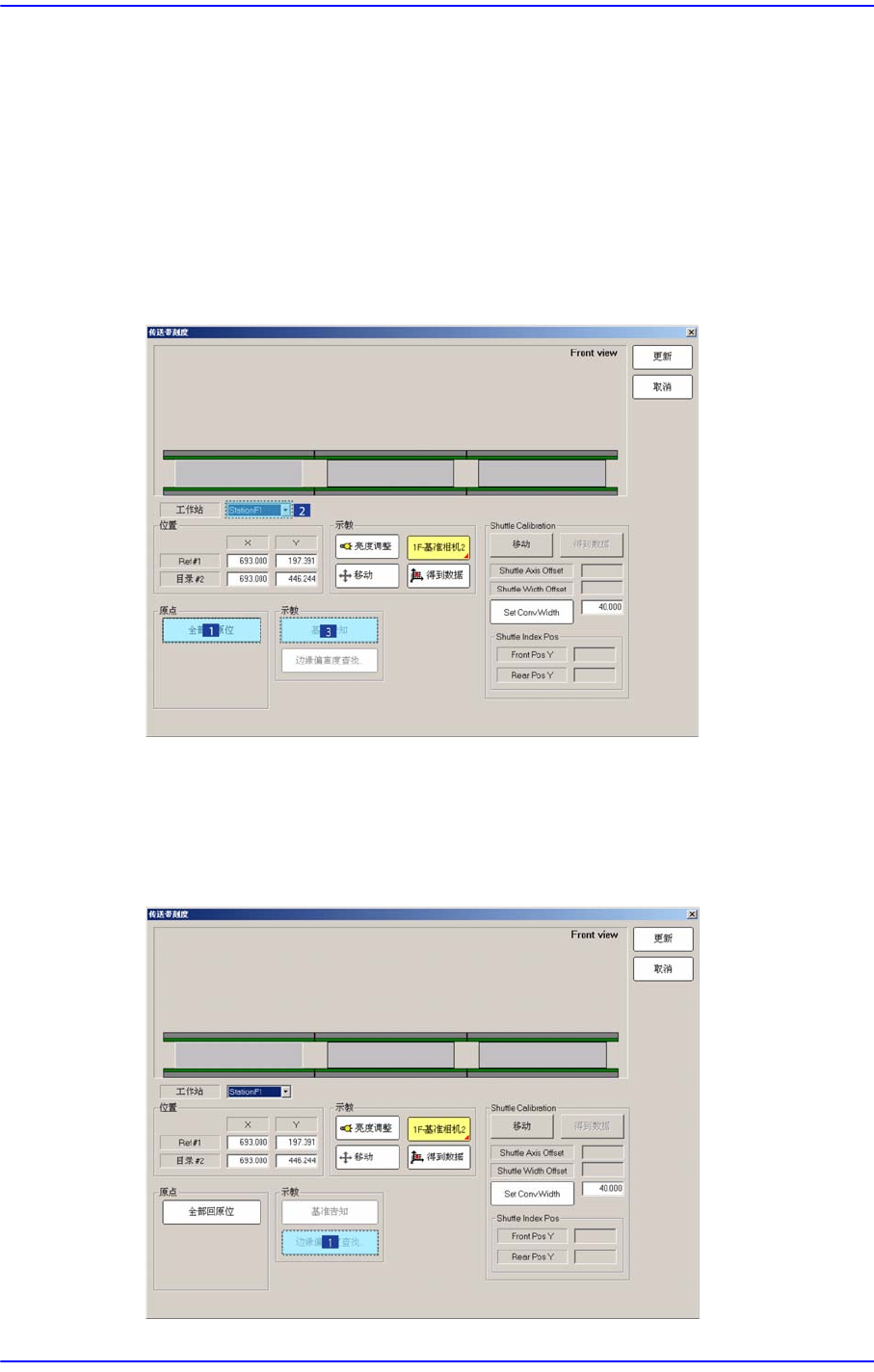

11.3.4.1. Procedure
执行Conveyor Calibration方法如下。
1. “传送带刻度” 对话框的 单击<全部回原位> 按钮。
2. <工作站> 组合框中选择要校正的Station。
3. 单击<基准告知>按钮，正确示教被选Station的各Fiducial Mark后，单击<自我
调整>按钮扫描正确的位置。
4. 单击<更新>按钮更新Fiducial Mark的位置信息。
5. 请单击<边缘偏离度查找..>按钮
11-25
Machine Calibration
6. <工作站> 目录框中选择要校对的Station。
7. 用鼠标选择 参考点#1相应的<边缘偏离度>编辑框，单击<移动>按扭。
8. 那么，基准相机移动到该 Fiducial Mark位置。上升Backup Table，利 用 Teachbox
单击’AXIS’按扭选择XY，使Vision上的十字线和Transport Rail Frame一致，再
单击’MODE’按扭，选择Jog，按 住 Y(+)方向移动按扭漫漫移动。
9. 如一致，单击示教盒的 <得到数据>按扭。
10. 然后，用鼠标选择 参考点#2相应的<边缘偏离度>编辑框，单击<移动>按扭
11. 用 参考点#1的示教方法，同样地对 参考点#2执行示教。
12. 对所选Station的Fiducial Mark完成示教，则用同样的方法对其他Fiducial Mark
执行示教。
13. 参考
“
11.3.8.
板子位置设定”
后准确地对止挡件位置进行示教。
