11-29

Machine Calibration

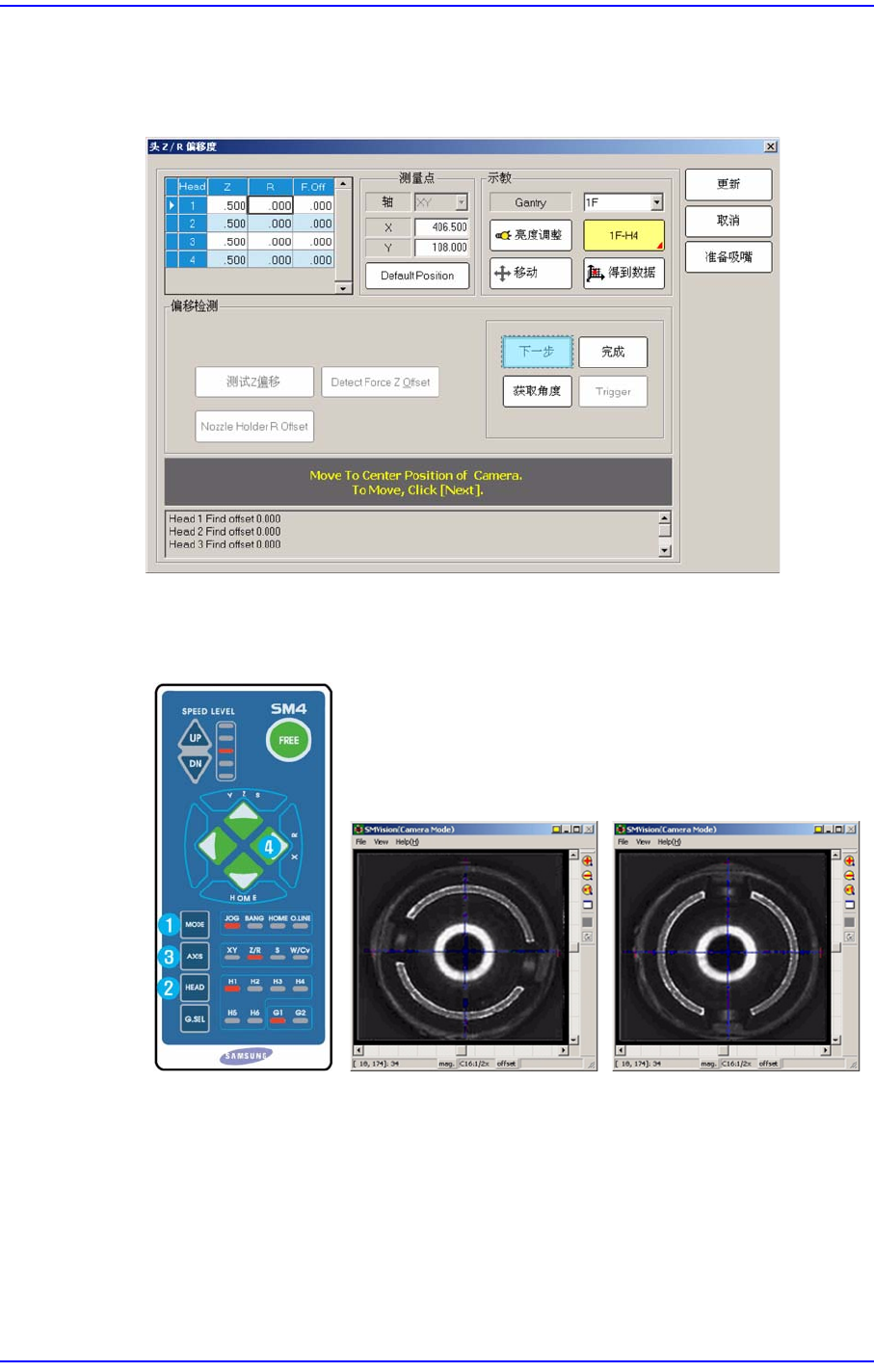

3. 将出现下列提示：“Move To Center Position of Camera. To Move, Click [Next].”请

单击<下一步>使该贴片头移动到固定摄像机的中心以便在固定摄像机查看贴

片头的吸嘴夹持器。

4. 利用示教盒使吸嘴座形状成'( )'，R轴方向旋转转轴。此时，机械连动的磁头.吸

嘴座朝相同方向。

5. 此时输入所要适用的R轴<获取角度>值并进行升级。

6. 同样地测定Head 2 ~ Head 4。

7. 校正结果适用在设备时点击<更新>按钮。

11-30

Samsung Component Placer SM451 Administrator

’

s Guide

11.3.7. Head & Camera Calibration

执行照相机校正功能。执行校正的顺序及所需的工具为如下。

 Up Camera Scale Calibration (CNT20 Nozzle)

 Up Camera Thermal Origin Calibration

 Fiducial Camera Offset Calibration (Calibration Glass)

 Head Offset Calibration (CNT20 Nozzle)

 R-Axis Offset Calibration (CNT20 Nozzle)

 Light Mapping (LightFly Nozzle)

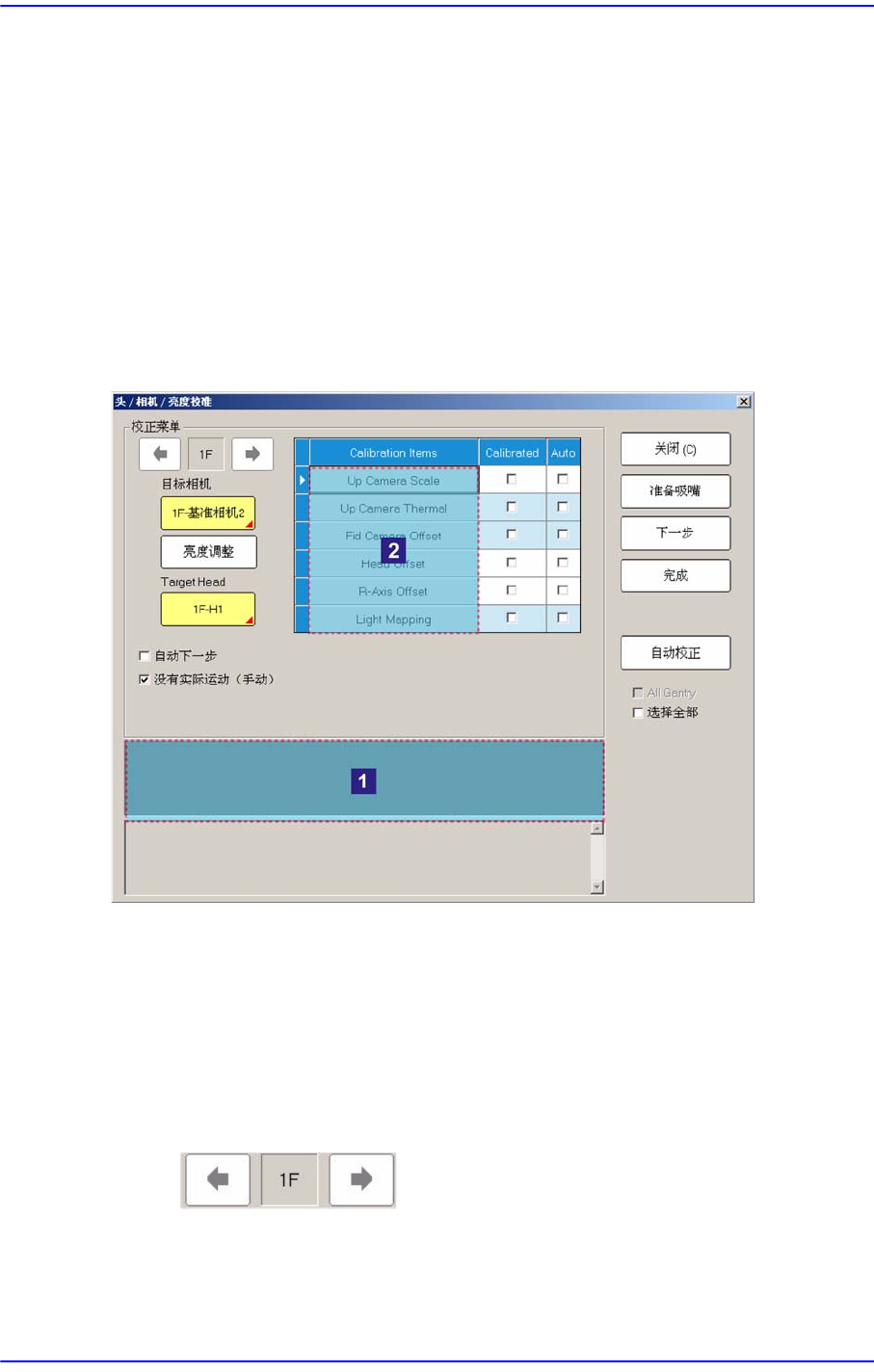

图

11.8 Head/ Camera/ Light Calibration

”

对话框

消息窗

2: Calibration Item

 <校正菜单> 领域

选择要Calibration的项目。按特定项目的按钮则在消息窗依次显示必要的说明。

按照此说明操作，就能完成Calibration。

 Gantry选择用箭头键

1F：显示当前选定的Gantry。

单击箭头键后选择需要检查设定值的Gantry。

11-31

Machine Calibration

 <目标相机>筛选控制

可以选择校正作业时所使用的摄像机。

 <亮度调整>键

设定选定摄像机的照明值。

 <Target Head>筛选控制

选择需要进行校正的贴片头。

 <自动下一步>复选框

不采取逐段校正方式而选择自动执行。

 <没有实际运动（手动）>复选框

采取逐段方式的校正作业。进入下一个阶段之前，需要单击对话窗口右侧的

<下一步>键。校正完毕后，单击<完成>键才能选择其它校正栏目。

 <Calibrated>复选框

该校正作业完毕后将处于圈选状态。设定为自动执行多个校正作业并单击<

自动校正>键后执行校正作业时，可以检查是否完成了该校正作业。

 <Auto>复选框

选择需要自动执行校正作业的 Calibration Item并单击<自动校正>键后，可

以按序自动校正选定栏目。选择需要自动校正的栏目。但，Fid Camera Offset

在最开始的阶段需要以手动方式进行校正。

 <自动校正>键

选择了需要自动校正的栏目后单击该键时，将针对选定栏目依次进行自动校

正作业。

 <All Gantry>复选框

如果需要对全部Gantry依次进行自动校正，请圈选该复选框。

 <选择全部>复选框

如果需要自动进行一切校正栏目，先权选该复选框后再圈选所有的

Calibration Item的<Auto>复选框。
