11-38 Samsung Component Placer SM 451 Administrator ’ s Guide 11.3.7.3. Fiducial Camera Offset Calibration 测量基准相机的中心到各 Gantry 的第一个 Head(Head 1) 间的 Offset 。 只有完成了此过程， 才能在以后校正中使用 Auto Nozzle Change 。 本过程仅在 Manual Mode 下 执行…
11-37
Machine Calibration
决定是否执行“拱架热补偿”，如果示教了ANC 2号的1号基准标记则自动成为
圈选状态。
如果需要使Gantry列补正处于非激活状态，请解除复选框的圈选状态。
<绘制时间模式> 领域
请设置执行Mapping的周期。
自动: 以预先指定的周期自动执行Mapping。
手动: 在右侧编辑框中输入周期后，每周期手动执行Mapping。
<自动下一步> 复选框
选择此校验框后单击<开始>按钮会自动执行Gantry列补正过程。
<手动> 复选框
利用示教盒把基准摄像机移动到指定位置后，以手动方式进行Gantry热补偿。
11-38
Samsung Component Placer SM451 Administrator
’
s Guide
11.3.7.3. Fiducial Camera Offset Calibration
测量基准相机的中心到各Gantry的第一个Head(Head 1)间的Offset。
只有完成了此过程，才能在以后校正中使用Auto Nozzle Change。本过程仅在
Manual Mode下执行。
为校正基准相机的 Offset必须先校正 Up Camera Scale Calibration。为执行校正必须
使用平板Calibration Glass。
下次 Fiducial Camera Offset的校正步骤。
1. 点击<Fid Camera Offset> 按钮则显示“将一个工具板向上摄像1。并且调整工具
中心。如果你完成了，点击[下一步]。”
以手动方式把Calibration Glass置于固定摄像机上后，单击<下一步 >按钮。
备注 Calibration Glass正确整列在 固定相机1中心才能执行校正。请参
照下图正确放置 Calibration Glass。
2. 显示“移动到中心位置[固定1]摄像。移动，点击[下一步]。” 。那么为了向 固定
相机1中心移动基准相机, 请点击<下一步>按钮。

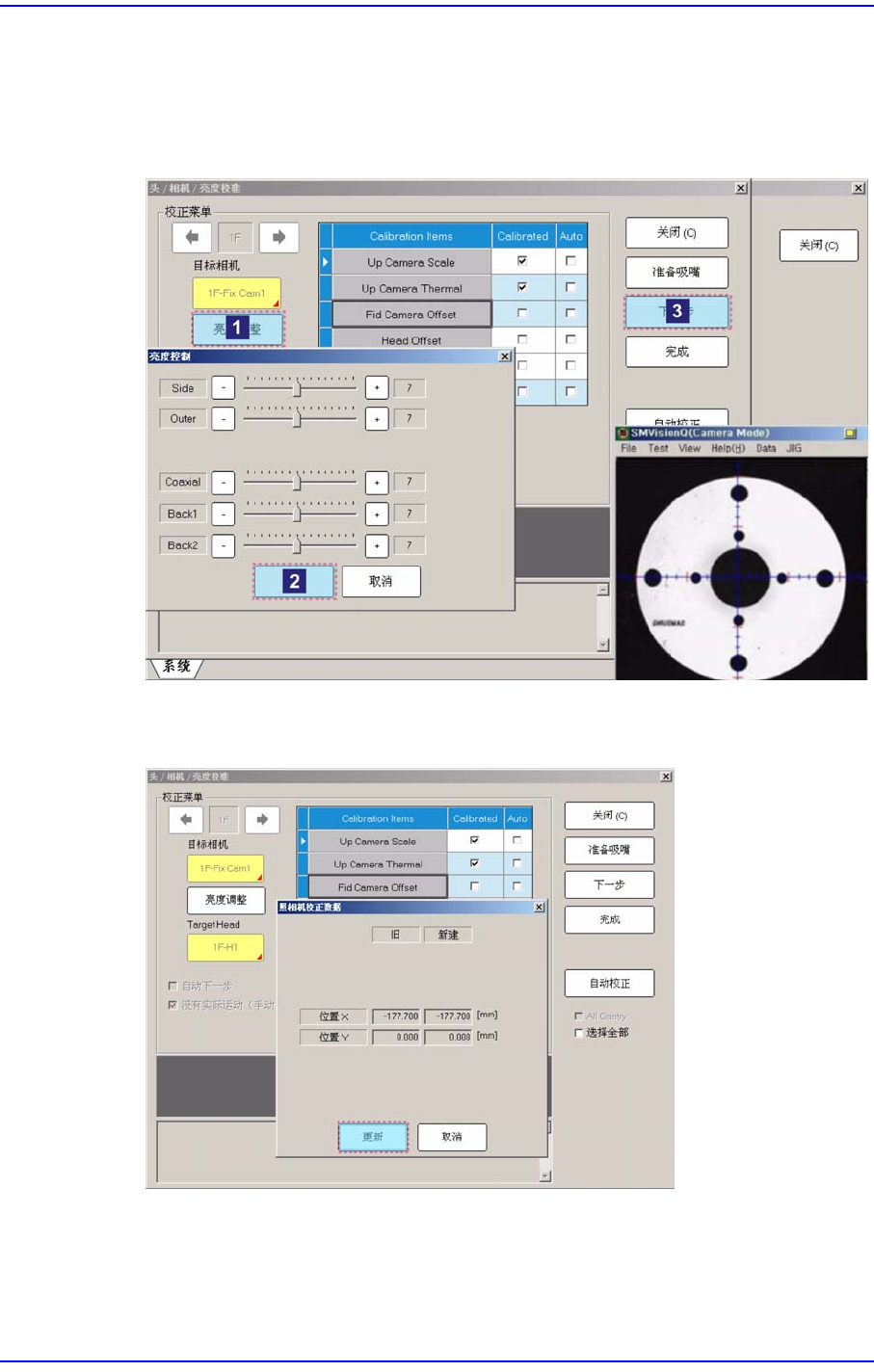

3. 显示“首先选择移动摄像机，并且调整亮度标准。然后，选择固定摄像机并且调
整亮度标准。点击[下一步]开始标度。”消息。那么先点击<亮度调整>按钮，在
11-39
Machine Calibration
”亮度控制”对话框中 ‘SMVision’ 窗口显示的平版Calibration Glass中心的白色
圆圈明显为止请调整照明亮度。
摄像机选择“1F-Fid Cam2”，为了在基准摄像机清晰地显示出Calibration Glass的
基准标记而调整照明亮度后单击 <下一步>键。
4. 自动执行校正后结束校正则如下图显示结果值。要适用其校正值请点击<更新>
按钮。
测定结果可以在“头部 偏差"对话框确认。
