11-19
Machine Calibration
2. 如果基准标志的中心不一致，则需要对基准标志的中心准确地进行示教。
3. 请对Fiducial Camera1和2各自示教基准标。需要示教Fiducial Camera1和2同
时能够识别基准标的位置。

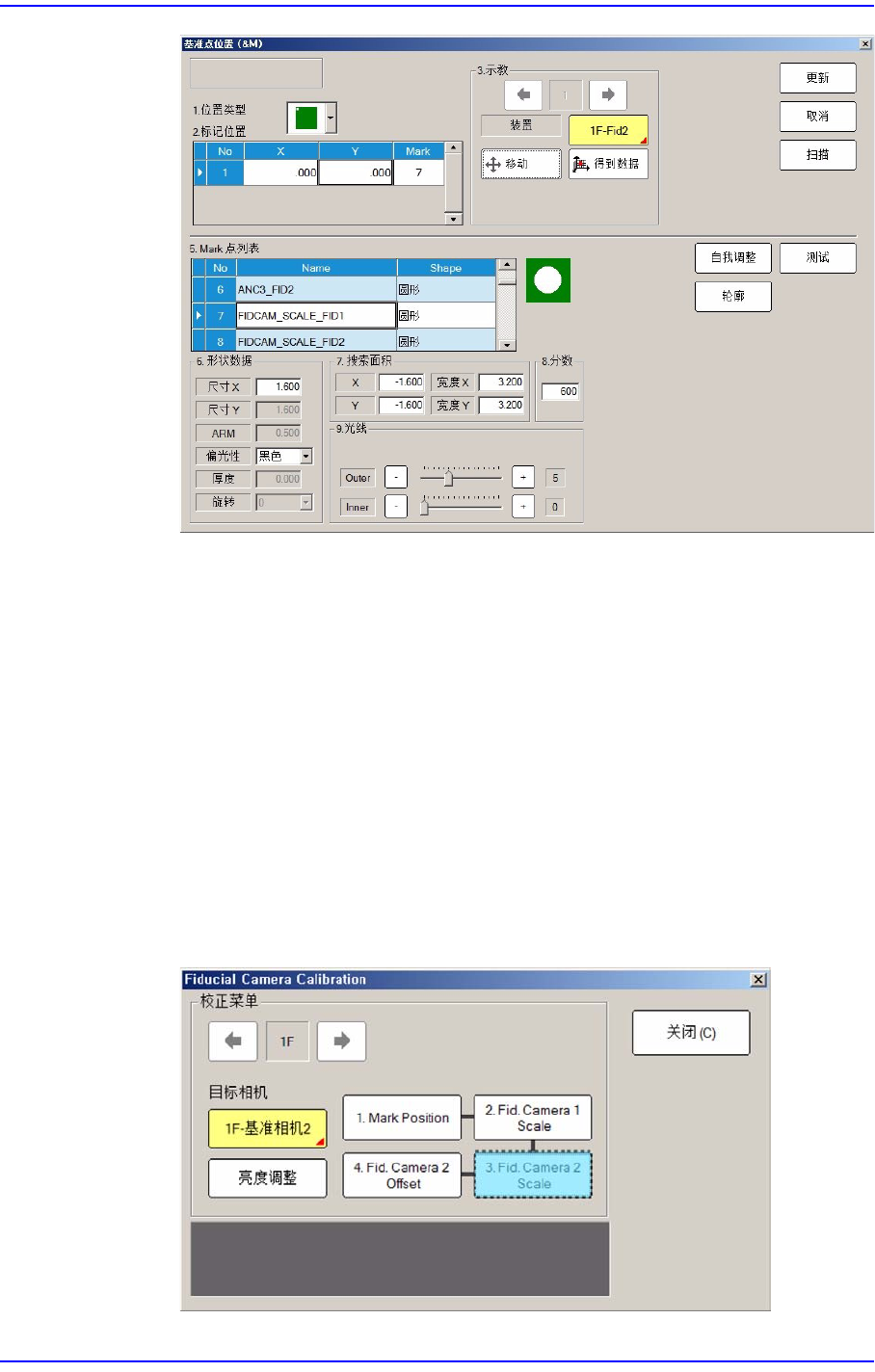

4. 位置识别成功后显示如下的画面。正确示教Fiducial Mark的位置后，单击 <
更新>按钮会适用变更值。
<3. Fid. Camera 2 Scale> 按钮
校正Fiducial Camera。为校正基准相机的Scale(um/pixel)和 Rotation(deg)没有预
先需要执行的校正。
下面是 Fiducial Camera(Fiducial Camera)的校正步骤。(整PCB移送方向从左到
右时)
1. 请单击 <3.Fid. Camera 2 Scale>按钮。
11-20
Samsung Component Placer SM451 Administrator
’
s Guide

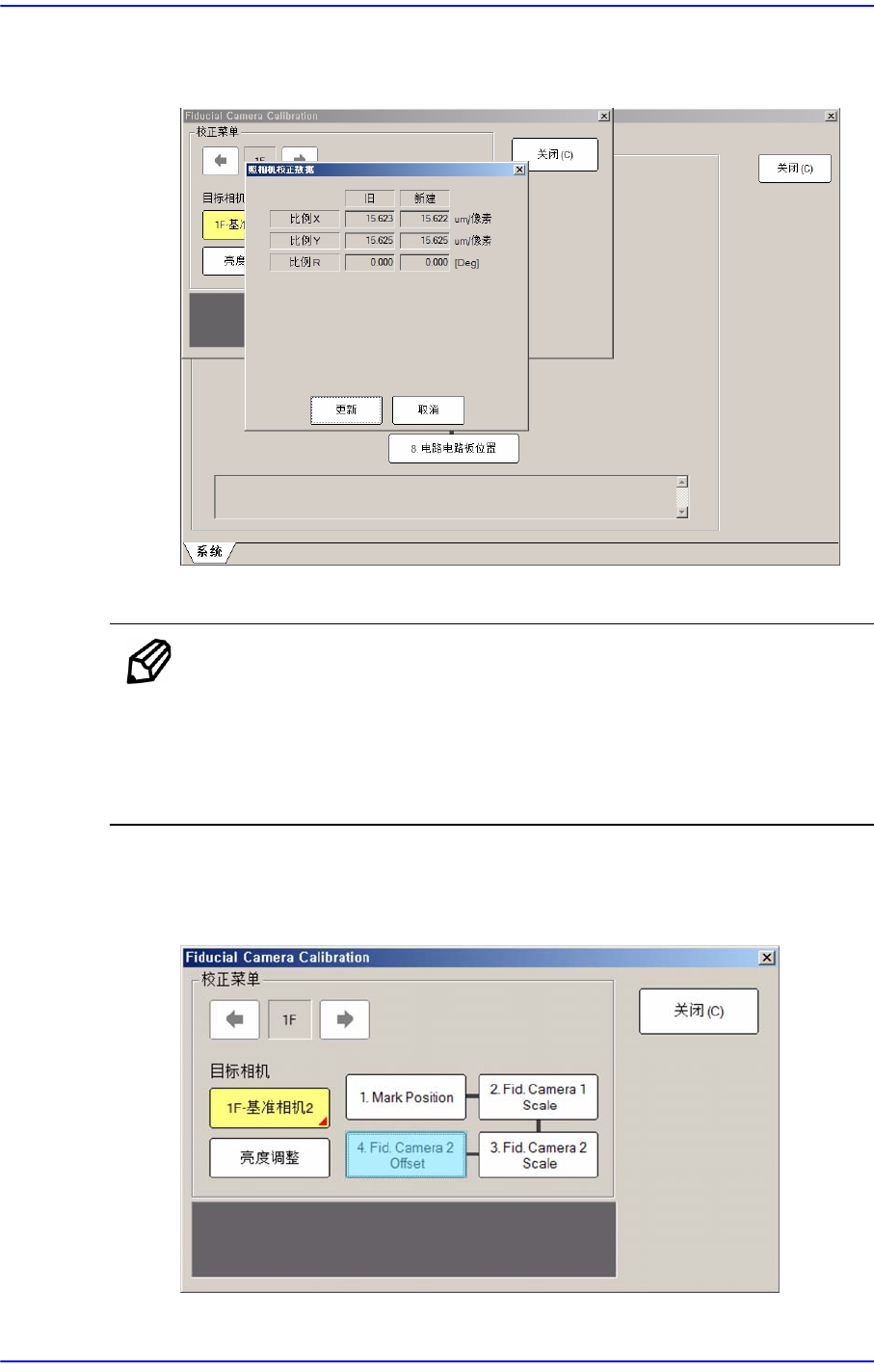

2. 把Fiducial Camera移动到相应位置后自动执行校正。完成校正则如下图显示
结果值。 要适用新的校正值请单击<更新>按钮。
3.单击<2.Fid. Camera 1 Scale>键后，使用同一方式进行校正作业。
备注
基准相机的校正基准值如下
Fiducial Camera (FOV 12)
ScaleX: 23.0 ~ 27.0(μm/pixel)
ScaleY: 23.0 ~ 27.0 (μm/pixel)
以下是校正Fiducial Camera1和Fiducial Camera2间距离的过程。
1. 请单击<4.Fid. Camera 2 Offset> 按钮。
11-21
Machine Calibration

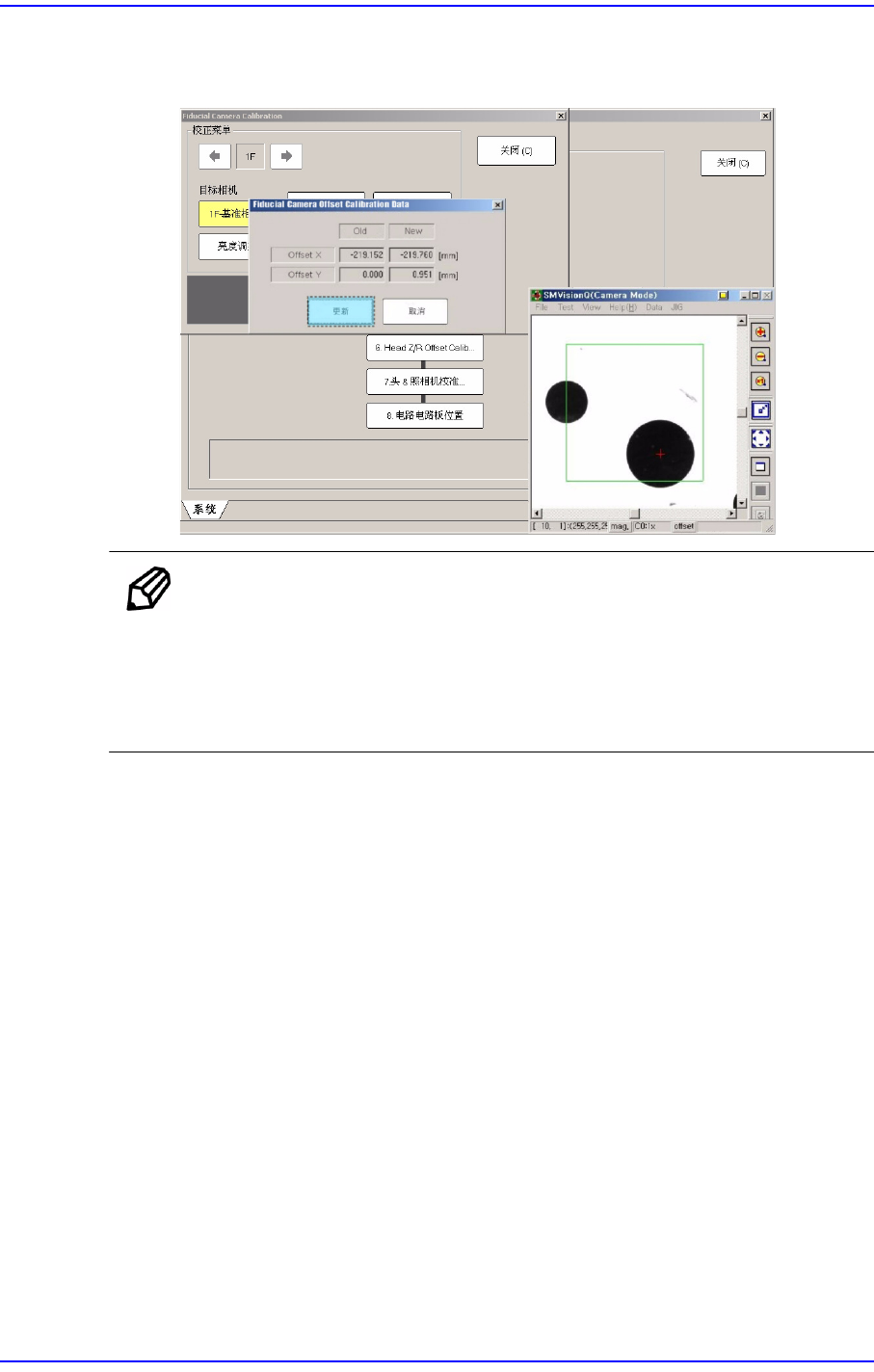

2. 那么，Fiducial Camera移动到相应位置后自动执行校正。完成校正则如下入
显示结果值。要适用新校正值请单击<更新>按钮。
备注 基准相机偏置的校正基准值如下。
Fiducial Camera (FOV 12)
Offset X: -20.0 ~ 24.0 (mm)
Offset Y: -2.0 ~ 2.0 (mm)
