11-43 Machine Calibration 备注 以 Head 1 为基准 的 XY Of fset 基准值如下 ： ( 如果没有圈选 <From Ref. Camera> 复选框 - 参考上图 ) Head1 - X: -0.15 mm ~ 0.15 mm, Y : -0.08 ~ 0.08 mm Head2 - X: 44.85 mm ~ 45.15 mm, Y : -0.08 ~ 0.08 mm H…
11-42
Samsung Component Placer SM451 Administrator
’
s Guide

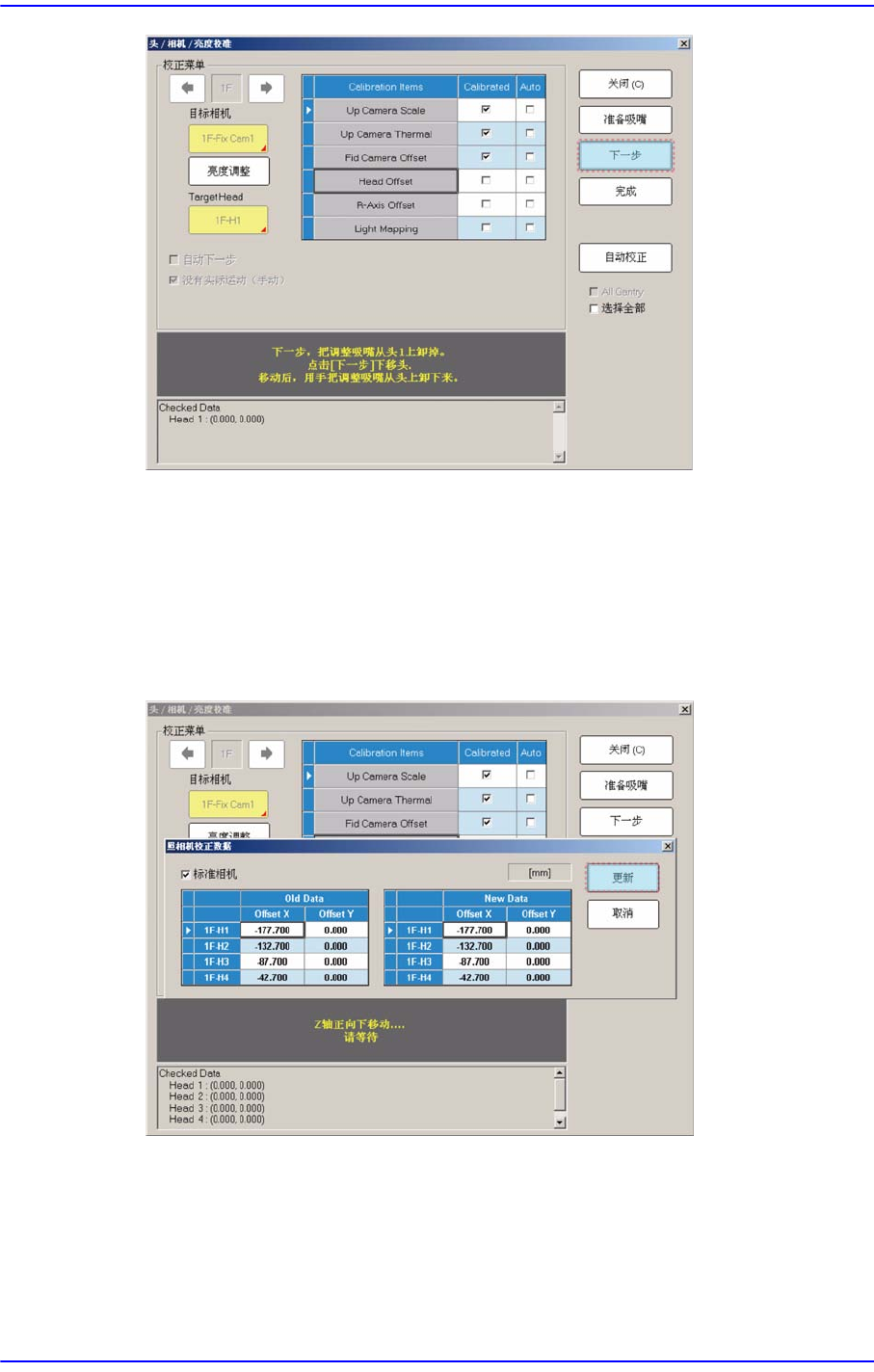

8. 显示“下一步，把调整吸嘴从头1上卸掉。 点击[下一步]下移头。移动后，用手
把调整吸嘴从头上卸下来。”消 息 。为了从1号贴片头的吸嘴夹具以手动方式清
除CNT20吸嘴后把 CNT20吸嘴插入贴片头 2号吸嘴夹具，单击 <下一步>键。
9. 请按照对磁头1的校正方法，同样地从Head 2~ 4执行校正。
10. 对所有磁头正常完成校正次序如下图显示结果值。要在设备中适用校正值请点
击<更新 >按钮。

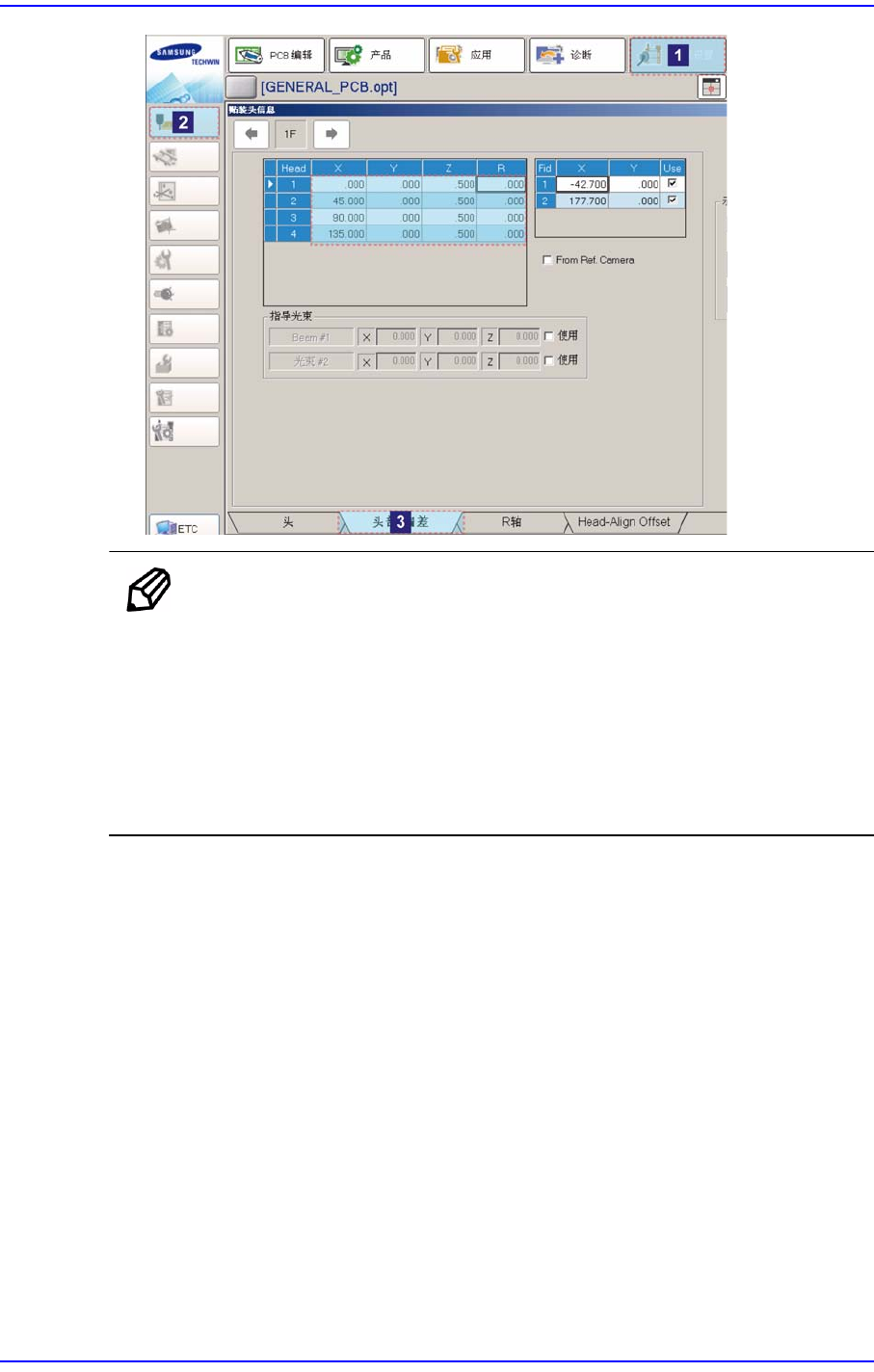

结果可以在“头部 偏差"TAP对话框确认。
11-43
Machine Calibration
备注
以Head 1为基准的XY Offset基准值如下：
(如果没有圈选<From Ref. Camera>复选框 - 参考上图)
Head1 - X: -0.15 mm ~ 0.15 mm, Y: -0.08 ~ 0.08 mm
Head2 - X: 44.85 mm ~ 45.15 mm, Y: -0.08 ~ 0.08 mm
Head3 - X: 89.85 mm ~ 90.15 mm, Y: -0.08 ~ 0.08 mm
Head4 - X: 134.85 mm ~ 135.15 mm, Y: -0.08 ~ 0.08 mm
11-44
Samsung Component Placer SM451 Administrator
’
s Guide
11.3.7.5. R-Axis Offset Calibration
R轴的识别角度和贴装角度不相同时，因为通过Vision不能完全补正R轴的误差，因
此下降贴装精度。
因此R轴的 Motion用数据的方式补正近似值，为了最小化此误差执行R-Axis Offset
校正。
校正作业之前首先要确认校正 Tool是否在ANC的校正 Tool处。
下面是 R-Axis Offset 的校正步骤。
1. 点击<准备吸嘴>按钮，在ANC1号23孔中插入 CNT20吸嘴。
2. 圈选<自动下一步>复选框后再单击 <R-Axis Offset>键，将自动校正选定Gantry
并显示其结果。
如果需要以手动方式进行，则圈选<没有实际运动（手动）>复选框后单击 <R-
Axis Offset>键，然后按照下列步骤进行。
则在消息窗显示“首先，我们必须把所有吸嘴手动离开朝向。将Z轴调制低处，
单击[下一步]”消息。为手动除去所有贴装在磁头的吸嘴，拉下磁头的Z轴请单
击<下一步 >按钮。
3. Head 移动到设备原点位置后，拉下所有Z轴。此时，请手动除去所有已贴装的吸
嘴。
4. 显示“下一步，将标准工具粘贴在头部1。点 击 [下一步]向下移动。移动后，手动
粘贴工具到首部。”消息。在磁头1号的吸嘴支架上手动安装 CNT20 吸嘴后，请
点击<下一
步>按钮。
5. “移动到中心位置[固定1]摄像。移动，点击[下一步]。”消息。为了把贴片头移
到固定摄像机的中央，单击<下一步>键。
6. 然后在消息窗显示“准备标准对于标准，点击[下一步]” 消息。此时 点击 <亮度
调整>按钮，在”亮度控制”对话框中’SMVision’窗口 显示的Calibration Tool上
的 Fiducoal Mark明显为止调整照明亮度后点击<下一步> 按钮。
