11-31
Machine Calibration
<目标相机>筛选控制
可以选择校正作业时所使用的摄像机。
<亮度调整>键
设定选定摄像机的照明值。
<Target Head>筛选控制
选择需要进行校正的贴片头。
<自动下一步>复选框
不采取逐段校正方式而选择自动执行。
<没有实际运动（手动）>复选框
采取逐段方式的校正作业。进入下一个阶段之前，需要单击对话窗口右侧的
<下一步>键。校正完毕后，单击<完成>键才能选择其它校正栏目。
<Calibrated>复选框
该校正作业完毕后将处于圈选状态。设定为自动执行多个校正作业并单击<
自动校正>键后执行校正作业时，可以检查是否完成了该校正作业。
<Auto>复选框
选择需要自动执行校正作业的 Calibration Item并单击<自动校正>键后，可
以按序自动校正选定栏目。选择需要自动校正的栏目。但，Fid Camera Offset
在最开始的阶段需要以手动方式进行校正。
<自动校正>键
选择了需要自动校正的栏目后单击该键时，将针对选定栏目依次进行自动校
正作业。
<All Gantry>复选框
如果需要对全部Gantry依次进行自动校正，请圈选该复选框。
<选择全部>复选框
如果需要自动进行一切校正栏目，先权选该复选框后再圈选所有的
Calibration Item的<Auto>复选框。
11-32
Samsung Component Placer SM451 Administrator
’
s Guide
11.3.7.1. Up Camera Scale Calibration
测量固定摄像机的倍率。不必为了进行该校正作业而先进行其它校正作业，进行该
作业时需要使用CNT20吸嘴。

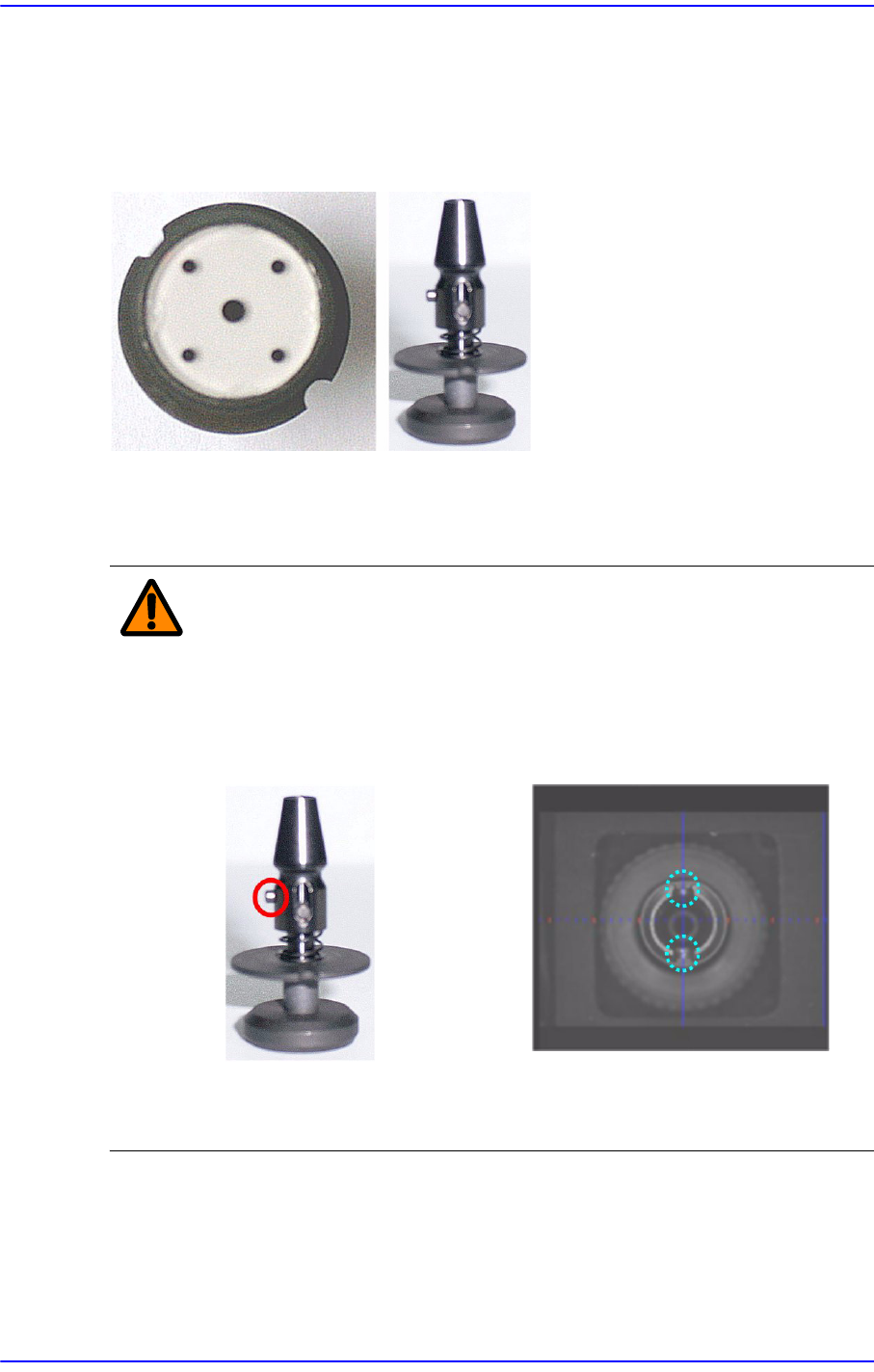

图
11.9 CNT20 Nozzle
下面是 Head XY Offset的校正步骤。
1. 点击<准备吸嘴>按钮，在ANC1号23孔中插入 CNT20吸嘴。
注 意 CNT20吸嘴 贴装时注意事项
应该考虑 CNT20吸嘴的方向设定 Pin 和 Nozzle Holder的方向
设定起始位置 贴装 CNT20吸嘴。如果不考虑该事项 进行贴装可
能会发生错误。
2. 圈选<自动下一步>复选框后单击<Up Camera Scale>键，将自动对固定摄像机
进行校正后显示其结果值。
如果需要以手动方式进行，则圈选<没有实际运动（手动）>复选框后单击 <Up
Camera Scale> 键，然后按照下列步骤进行。
<CNT20吸嘴的方向设定Pin >
<Nozzle Holder的方向设定home（起
始位置）>
11-33
Machine Calibration
按钮消息窗显示“首先，我们必须把所有吸嘴手动离开朝向。将Z轴调制低处，
点击[下一步]”消 息 。为手动除去所有贴装在磁头的吸嘴，拉下磁头的Z轴请点
击<下一步>按钮。
3. 那么, Head Assembly移动到设备指定的位置后，拉下所有 Z轴。此时，请手动除
去已帖装的所有吸嘴。
4. 显示“下一步，将标准工具粘贴在头部 1。点击[下一步]向下移动。移动后，手动
粘贴工具到首部。”消息。在磁头1号的吸嘴支架上手动安装 CNT20 吸嘴后请点
击<下一步>按钮。
5. “移动到中心位置[固定1]摄像。移动，点击[下一步]。”消息。为了把贴片头移
到固定摄像机的中央，单击<下一步 >键。

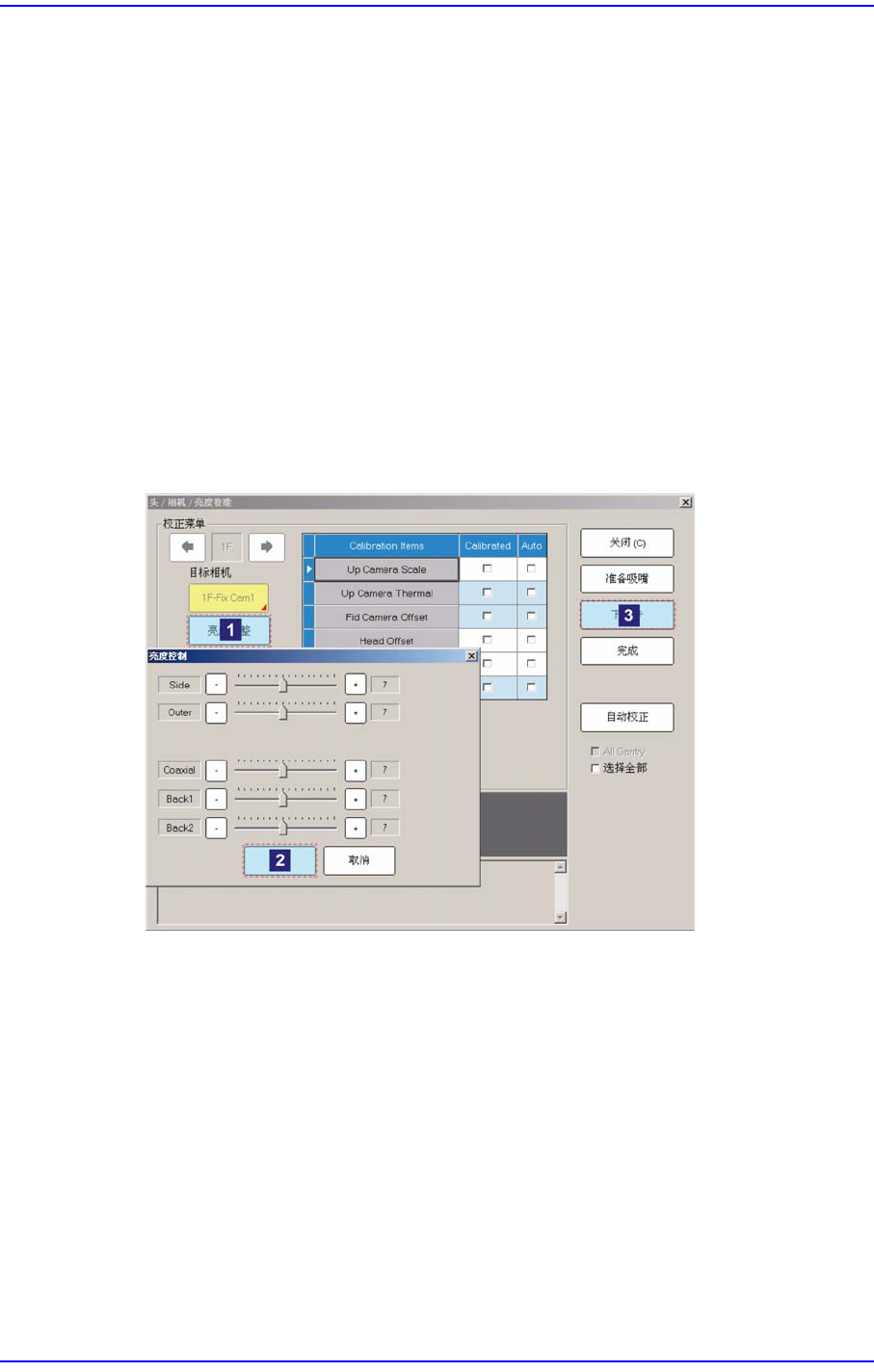

6. 显示“准备标准。对于标准，点击[下一步]” 消息。此时,点击<亮度>按钮，在“
亮度控制”对话框中’SMVision’窗口显示的 Ficucial Mark明显为止调整照明亮
度后点击<下一步>按钮。
7. Head从-360到360以5度
为单位进行旋转的同时用Fix-Camera识别校正CNT20
Nozzle底面的Fiducial Mark 2点。
8. 完成校正则如下图显示结果值。请点击<下一步>按钮。
