11-14 Samsung Component Placer SM 451 Administrator ’ s Guide  < 站坐标限制查找 > 按钮自动查找和反应 < 电动机选择 > 目录框中选定的马达 home 位置。  < 校准原位 > 按钮自动查找和反应 < 电动机选择 > 目录框中选定的马达 ho me 位置。在目录框自动搜索所选马达 HOME 位置并反应其…

11-13

Machine Calibration

H1F-Z2: 前面 Gantry的 Head 2的 Z轴

H1F-Z3: 前面 Gantry的 Head 3的 Z轴

H1F-Z4:前面 Gantry的 Head 4的 Z轴

H1F-R1: 前面 Gantry的 Head 1的 R轴

H1F-R2: 前面 Gantry的 Head 2的 R轴

H1F-R3: 前面 Gantry的 Head 3的 R轴

H1F-R4: 前面 Gantry的 Head 4的 R轴

ST1F-W: 前面作业Conveyer的宽度调节马达

 <软件限制> 领域

 <头限制设定> 按钮

<电动机选择>目录框自动搜索所选HEAD马达的极限值并反应其值。

 <X-Y 坐标限制自动的查找...> 按钮

自动查找XY轴的limit后，确认是否运用变更值。

11-14

Samsung Component Placer SM451 Administrator

’

s Guide

 <站坐标限制查找> 按钮

自动查找和反应<电动机选择>目录框中选定的马达home位置。

 <校准原位> 按钮

自动查找和反应<电动机选择>目录框中选定的马达home位置。

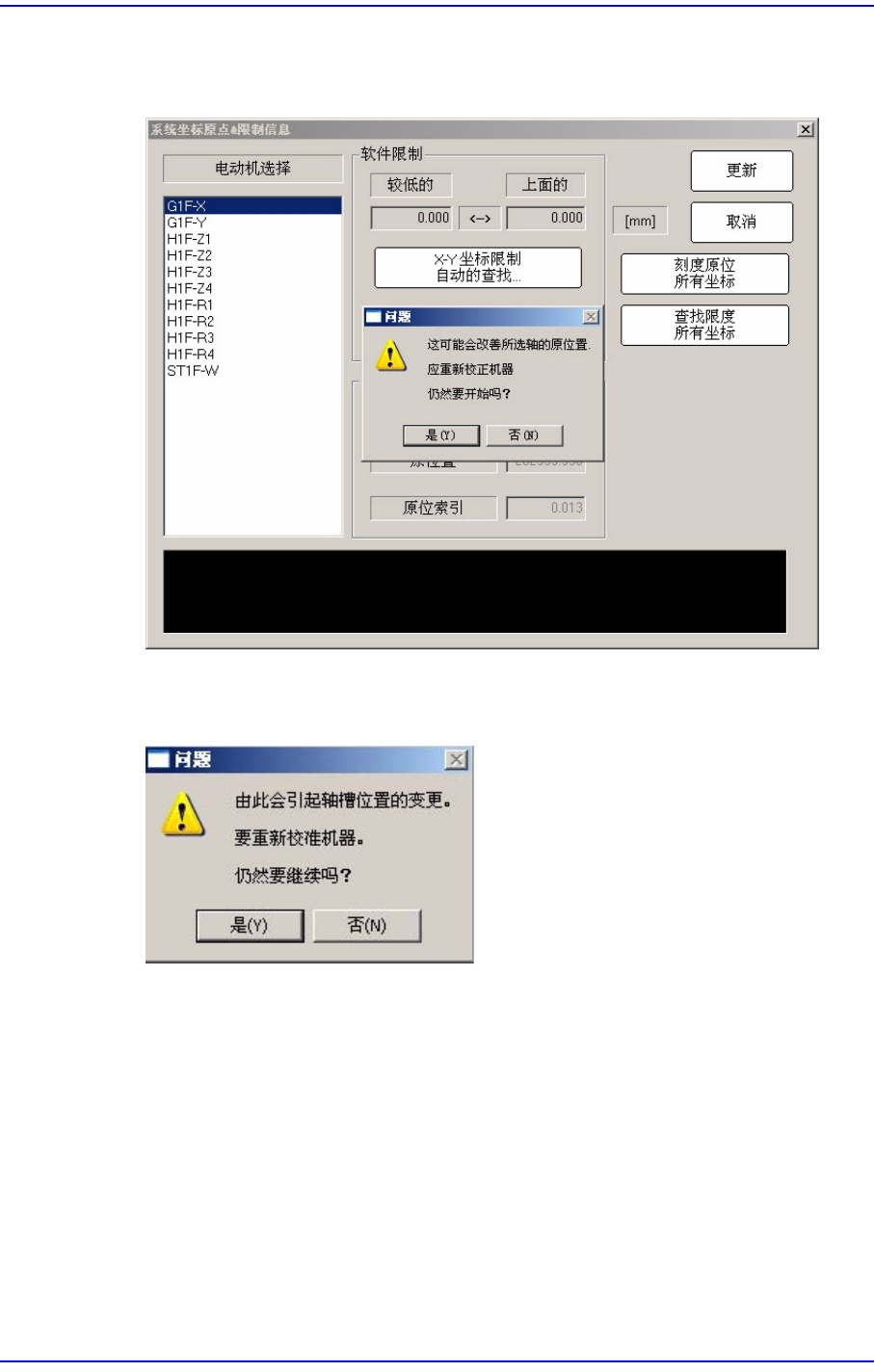

在目录框自动搜索所选马达HOME位置并反应其值。单击此按钮则显示“HOME

11-15

Machine Calibration

位置可能会变更”警告信息窗。如果要重新搜索所选马达HOME位置请单击

<Y>按钮。

 <刻度原位所有坐标> 按钮

自动查找所有轴home位置并反应。

Head Homing → Gantry Homing → Skew Offset → Conveyor

 <查找限度所有坐标> 按钮

对所有轴搜索极限。单击此按钮则按如下顺序执行作业。

Head Z → Gantry Limit → Conveyor

 <Home Info.>领域

显示所选马达的HOME位置和HOME INDEX。

 <更新> 按钮

执行校正后单击此按钮适用其变更值。
