NPM-W 2 EJM7DJ-MB-02M-00 概要 ユニット別定期点検箇所 4 ＜装着ヘッド＞ ( オプション ) 2-1-6 -7 メンテナンス 編 2-1-6 前側・後側 ■装着ヘッド ■ノズルチェンジャー
NPM-W2 EJM7DJ-MB-02M-00
2-1-6-6
NPM-W2 EJM7DJ-MB-02M-00
概要
ユニット別定期点検箇所 4
＜装着ヘッド＞(オプション)
2-1-6-7
メンテナンス
編
2-1-6
前側・後側
■装着ヘッド
■ノズルチェンジャー

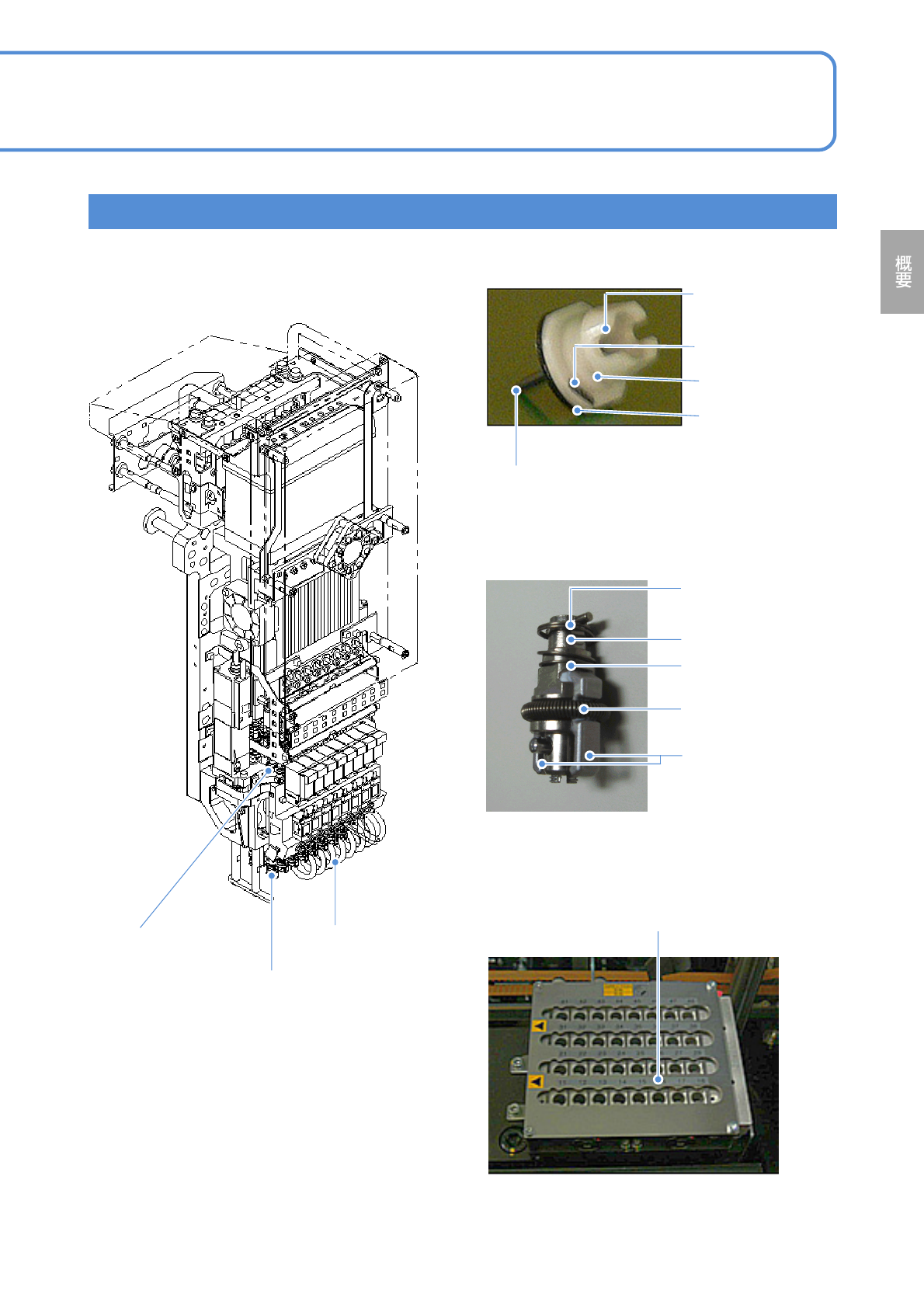

NPM-W2 EJM7DJ-MB-02M-00
2-1-6-8
ノズル反射板接触面
軽量16ノズルヘッド
■軽量16ノズルヘッド ■ノズル
内外周部
ノズルクッション用
スプリング
クランプ爪
■ノズルホルダー
■ノズルチェンジャー
※12ノズルヘッド用と共通です。
クランプ爪押さえ用
スプリング
ノズルホルダー摺動面
真空エア経路
θ軸ベルト
スプラインシャフト摺動面
ノズルフランジ上面
(2Dコード部)
ノズルテーパー面
ノズル先端部
ノズル内部
ノズル反射板
