NPM-W 2 EJM7DJ-MB-05M-00 ノズルホルダーの清掃 2 ( 3ノズルヘッド ( オプション )) 5-2 -3 ノズルフィルターを取り外す ノズルホルダー 7 mm スパナ ( 回転どめ ) 六角レンチ ノズルフィルター ノズルフィルター 六角レンチ : 下から見て、反時計 方向に回転させる ノズルホルダーを清掃する ノズルホルダーのテーパー面を清掃する ノズルホルダー テーパー面 無水アルコール に浸した綿棒 ●油…

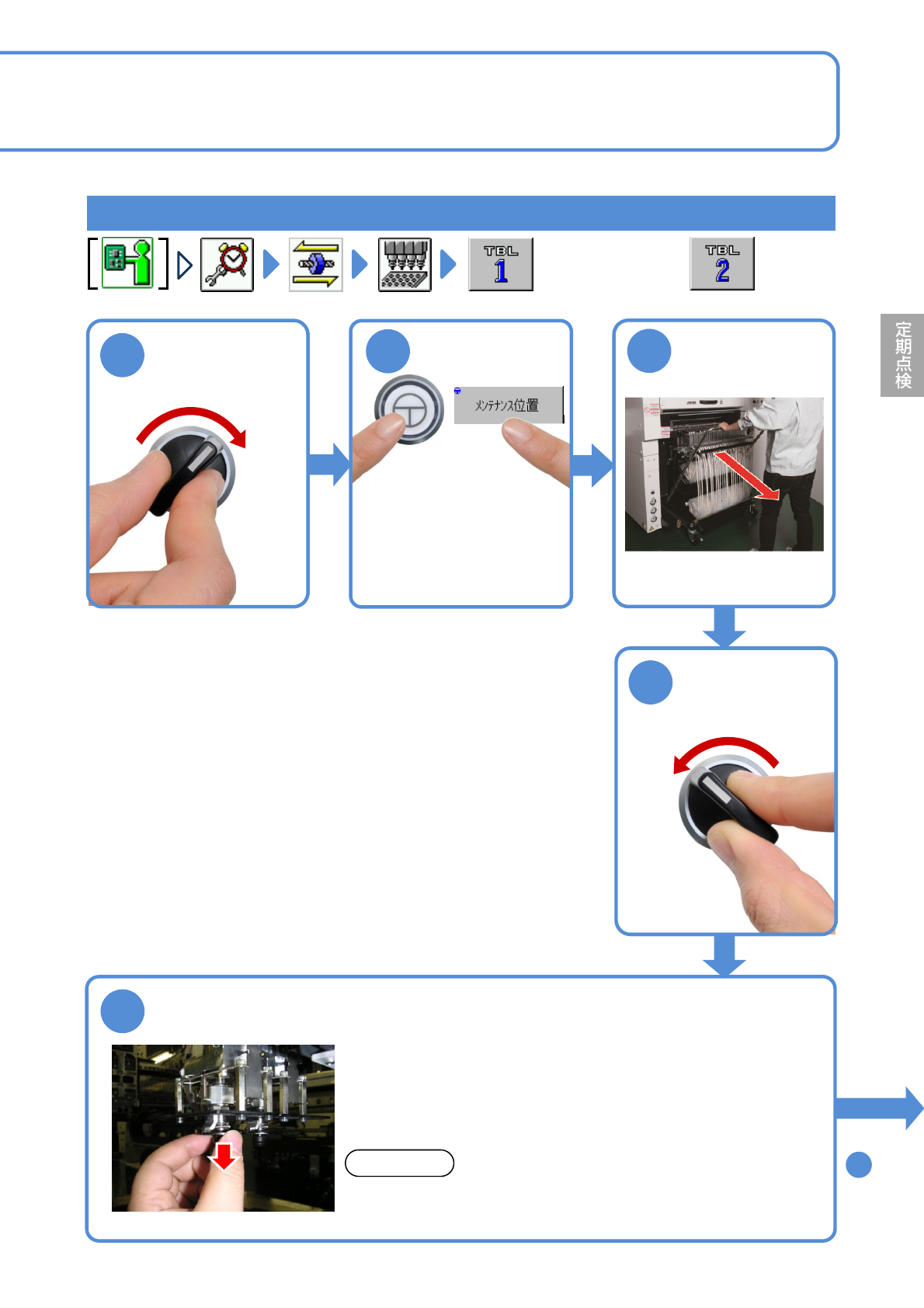

NPM-W2 EJM7DJ-MB-05M-00
5-2-2
ノズルを取り外す
●後側のときは、
1
4
0
時
間
メ
ン
テ
ナ
ン
ス
ノズルを取り外す
●まっすぐに外してください。斜めに外すとクランプ爪が破損する
原因になります。
お願い
手順
へ
6
2
●前側装着ヘッドのY軸は、
前側に移動する。
●後側装着ヘッドのY軸は、
交換台車仕様のときは後
側、トレイフィーダー仕
様のときは前側に移動す
る。
5
●前側交換台車仕様、後側トレイフィーダー仕様のときは、前側で
作業する。
●後側交換台車仕様様のときは、後側で作業する。
●ヘッドを作業しやすい位置に移動させる。
●ノズル反射板の縁をつかんで、引き下げる。
SERVO
ON
1
OFF
SERVO
4
3
交換台車を取り外
す(→P.3-2)
NPM-W2 EJM7DJ-MB-05M-00
ノズルホルダーの清掃 2
(3ノズルヘッド(オプション))
5-2-3
ノズルフィルターを取り外す
ノズルホルダー
7 mmスパナ
(回転どめ)
六角レンチ
ノズルフィルター
ノズルフィルター
六角レンチ:
下から見て、反時計
方向に回転させる
ノズルホルダーを清掃する
ノズルホルダーのテーパー面を清掃する
ノズルホルダー
テーパー面
無水アルコール
に浸した綿棒
●油溝部以外に付着したグリースは、
綿棒などで取り除く。
油溝にグリースを補充する
クランプ爪
油溝 (1か所)
●使用グリース: バリエルタIEL/V
メンテナンス編
5-2
8
6
7
NPM-W2 EJM7DJ-MB-05M-00
5-2-4
1
4
0
時
間
メ
ン
テ
ナ
ン
ス
9
エアガンでほこり
などを吹き飛ばす
10
ノズルフィルターを取り付ける
7 mmスパナ
(回転どめ)
●小さなフィルターなので、落とさ
ないように注意する。
●落ちても設備内に入らないよう
に、事前に布などを広げておく。
●ほこりなどが取れないときは、
フィルターを交換する。
フィルター品番:N610009394AB
ノズルホルダー
六角レンチ
ノズルフィルター
ノズルフィルター
六角レンチ:下から
見て時計方向に回す。
手順
へ
11
ノズル
フィルター
エアガン
(先端部)
●六角レンチを入れる側
の反対側から吹く。小
さなフィルターなの
で、吹き飛ばさないよ
うに注意する。
