NPM-W 2 EJM7DJ-MB-12M-00 使用工具：不要 所要時間： 1 分 ●クッション ( 拭き取りステーション ) が破損した場合や汚 れがひどい場合には、下記の手順 にしたがって、 クッション ( 拭き取りステーション ) を交換してください。 12-5 -1 クッション (拭き取りステーション) の交換 ( 塗布ヘッド ( オプション )) メンテナンス 編 12- 5 3 OFF SERVO 1 2 4 クッション(…
NPM-W2 EJM7DJ-MB-12M-00

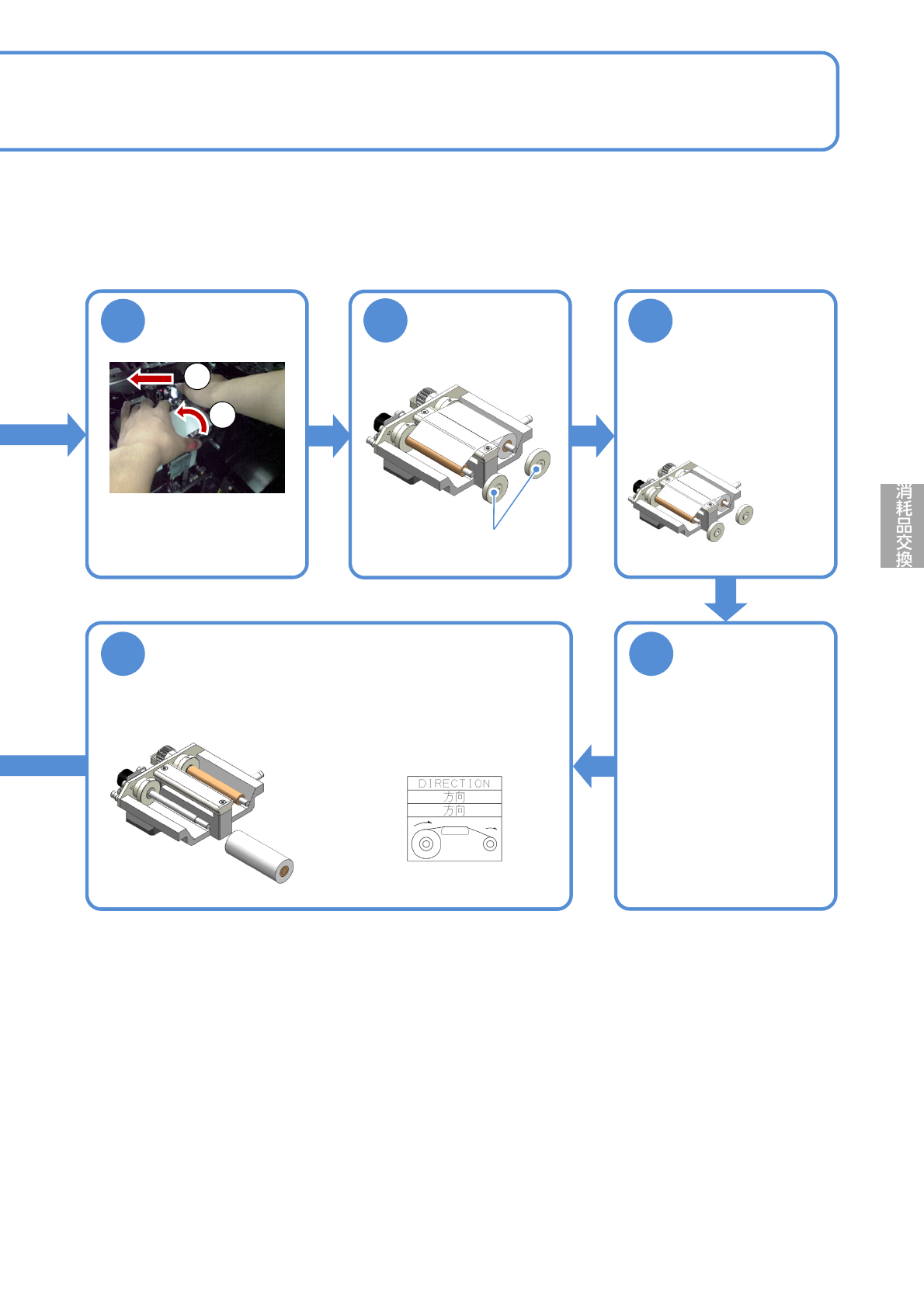

4
捨て打ちユニット
を取り外す
5
ストッパー(2か所)
を外す
6
ストッパー
古いテープを取り
外す
巻き取り側
送り側
●送り側の紙巻は新しい
テープをセットする際に
使用しますので捨てない
で下さい。
8
送り側に新しいテープをセットする
7
古いテープについ
ていた送り側の紙
巻を巻き取り側に
セットする
●捨て打ちテープ：
N210112529AA
●捨て打ちテープの回転方向
に注意して下さい。
巻き取り側
送り側
12-4-2
1
2
①取り付けレバーを左へ倒す。
②捨て打ちユニットを取り外す。
NPM-W2 EJM7DJ-MB-12M-00
使用工具：不要 所要時間：1 分
●クッション(拭き取りステーション)が破損した場合や汚れがひどい場合には、下記の手順にしたがって、
クッション(拭き取りステーション)を交換してください。
12-5-1
クッション(拭き取りステーション)の交換
(塗布ヘッド(オプション))
メンテナンス
編
12-5
3
OFF
SERVO
1
2
4
クッション(拭き
取りステーショ
ン)を取り外す
5
古いクッション
(拭き取りステー
ション)と新しい
拭き取りステージ
を交換する
6
クッション(拭き
取りステーショ
ン)をもとの位置
に戻す
●クッション(拭き取りス
テーション)が正しく置か
れているか確認してくだ
さい。台の縁に乗り上げ
た状態で置くと、運転時
にノズルを破損する可能
性があります。
●クッション(拭き取りス
テーション)：
N610116409AA
7
SERVO
ON
8
X軸を奥へ押す
NPM-W2 EJM7DJ-MB-12M-00
12-5-2
