第 1 部 基本编 第 1 章 设备概要 1-57 2) 用命令按钮选择 在画面左侧出现命令按钮时,可按下该按钮来执行命令。 选择命令按钮的方法有以下两种。 ：用鼠标选择。 ：在触摸面板(选购件)上选择。 ■ 以下以“桌面”的命令按钮为例进行说明。 “桌面”的命令有下列按钮。 图 1 -3-3-6 桌面画面的命令按钮图 按下各命令按钮后,便可切换、或显示相应的应用程序画面。 命令按钮有8种菜单命令,共2页。 各页间可用 及 按钮…
第 1 部 基本编 第 1 章 设备概要
1-56
(2) 使用快捷键
按菜单上显示的下划线字母(如[文件]中的“F
”)便可选择并执行该项。
先用[Alt]键激活菜单栏,再按下[C]键,则显示[数据]下拉菜单。再按下[P]键,就可执
行[贴片数据]。
图 1-3-3-4 用快捷键来选择菜单
此外,在下拉菜单内,如果项目右侧显示有组合键,即使不激活菜单栏亦可直接执行。
菜单未激活时,可按[Ctrl+O]键执行 [打开...(O
)]
图 1-3-3-5 用快捷键可直接执行的项目例
第 1 部 基本编 第 1 章 设备概要
1-57
2) 用命令按钮选择
在画面左侧出现命令按钮时,可按下该按钮来执行命令。
选择命令按钮的方法有以下两种。
：用鼠标选择。
：在触摸面板(选购件)上选择。
■ 以下以“桌面”的命令按钮为例进行说明。
“桌面”的命令有下列按钮。
图 1-3-3-6 桌面画面的命令按钮图
按下各命令按钮后,便可切换、或显示相应的应用程序画面。
命令按钮有8种菜单命令,共2页。
各页间可用 及 按钮来切换。
具体内容请参见 1-4 章“菜单与命令按钮”。
第 1 部 基本编 第 1 章 设备概要
1-58
1-3-3-2 对话框与控制选项
选择命令后,如果执行该命令时需要其他附加信息,则会显示对话框。
对话框中有若干个控制选项,操作这些选项可输入附加信息。
要更改输入对象时,按[Tab]键可依次移动控制选项。如按[Shift]＋[Tab]可进行反向选择。
以下就各控制选项的使用方法进行说明。
1) 按键式按钮
按下按键式按钮后,可立刻执行与按钮内容相关的动作。
2) 复选框
“勾选”（选中）或“不勾选”（不选中），根据需要决定，可多项选择。
□ 内为 ; 的项目为有效状态(ON状态)。
将光标移至目标项,按空格键或点击鼠标左键进行切换。

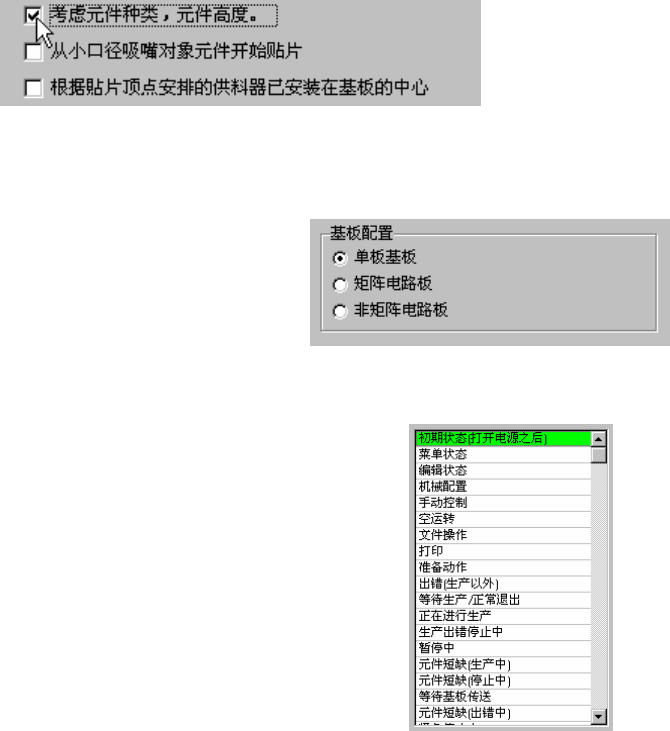

图 1-3-3-7 复选框示例
3) 单选(Radio Button)按钮
从多个项目中选择其中一项时,使用单选按钮。
中间显示有黑点~的项目为当前选中的项目。
<用键盘选择的方法：>
1.按[Tab]键移动目标。
2.再按[↑]、[↓]键选择。
4) 一览表框
从一览表框中所显示的项目中选择目标项。
一览表框被激活时,选中的项目将呈反色显示。
当项目太多而无法同时显示时,在一览框右侧会出
现滚动条。通过该滚动条来换页,当目标项呈反色显
示时,按下[Enter]键选择该项。
图 1-3-3-8 单选按钮例
图 1-3-3-9 一览表框示例
